Πώς μπορεί ένας δίσκος ηλιακού καλωδίου να μειώσει τις βλάβες των φωτοβολταϊκών καλωδίων και να μειώσει το κόστος συντήρησης;

Περίληψη

Τα προβλήματα καλωδίων είναι ένα από τα πιο συνηθισμένα «μικρά προβλήματα» που αθόρυβα γίνονται ακριβά στα ηλιακά έργα: φθορά μόνωσης από αιχμηρές άκρες, γήρανση UV, εισροή νερού, τρωκτικά, χαλαρή δρομολόγηση που αποτυγχάνει στους ελέγχους και ακατάστατες μετασκευές που μετατρέπουν μια απλή κλήση σέρβις σε ώρες επί τόπου. Ένα καλοσχεδιασμένοΔίσκος ηλιακού καλωδίουΤο σύστημα επιλύει αυτά τα σημεία πόνου προστατεύοντας τους αγωγούς, οργανώνοντας διαδρομές, βελτιώνοντας την απαγωγή θερμότητας και καθιστώντας προβλέψιμες την επιθεώρηση και τη συντήρηση. Αυτός ο οδηγός εξηγεί πού ξεκινούν συνήθως οι αστοχίες, πώς να επιλέξετε τον κατάλληλο τύπο και υλικό δίσκου για το περιβάλλον σας, πώς να διαστασιολογήσετε και να στηρίξετε σωστά τους δίσκους και τι να ελέγξετε πριν από την παράδοση—ώστε η φωτοβολταϊκή σας εγκατάσταση να λειτουργεί πιο καθαρά, ασφαλέστερα και με λιγότερες εκπλήξεις.

Πίνακας περιεχομένων

• Ποια προβλήματα αντιμετωπίζει συνήθως η ηλιακή καλωδίωση σε πραγματικές τοποθεσίες;
• Γιατί ένα σύστημα ηλιακού δίσκου καλωδίων αλλάζει το παιχνίδι;
• Ποιος τύπος δίσκου ταιριάζει με τη διάταξη και το προφίλ κινδύνου;
• Τι υλικό πρέπει να επιλέξετε για το περιβάλλον σας;
• Πώς μετράτε και δρομολογείτε σωστά έναν δίσκο ηλιακού καλωδίου;
• Ποιες λεπτομέρειες εγκατάστασης αποτρέπουν την επανάκληση αργότερα;
• Τι πρέπει να επαληθεύσετε πριν θέσετε σε λειτουργία;
• FAQ
• Επόμενο Βήμα

Περίγραμμα

• Συνήθεις πυροδοτήσεις βλάβης καλωδίων σε φωτοβολταϊκά πεδία και στέγες
• Πώς αΔίσκος ηλιακού καλωδίουβελτιώνει την προστασία, την οργάνωση και τη δυνατότητα συντήρησης

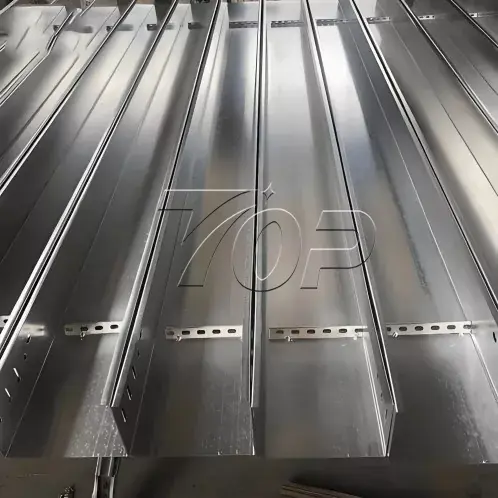

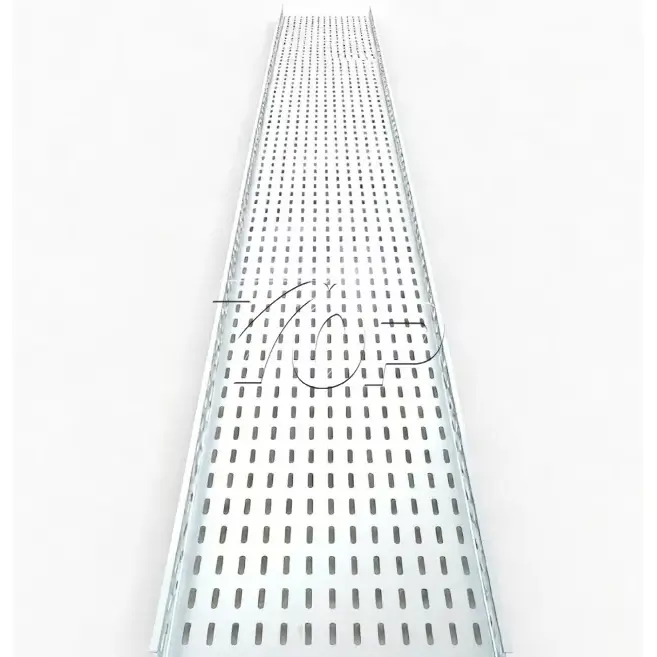

• Επιλογή τύπου δίσκου: σκάλα, διάτρητη, συρμάτινο πλέγμα, συμπαγής πάτος (με θήκες πρακτικής χρήσης)
• Επιλογή υλικού για διάβρωση, υπεριώδη ακτινοβολία, παράκτιο αλάτι και βιομηχανικούς ρύπους
• Μέγεθος δίσκου, γέμισμα, ακτίνα κάμψης, διαχωρισμός και θερμικές εκτιμήσεις
• Λίστα ελέγχου εγκατάστασης και έλεγχοι θέσης σε λειτουργία
• Συχνές ερωτήσεις για αγοραστές, EPC και ομάδες O&M

Ποια προβλήματα αντιμετωπίζει συνήθως η ηλιακή καλωδίωση σε πραγματικές τοποθεσίες;

Οι περισσότεροι ιδιοκτήτες φωτοβολταϊκών δεν επιδιώκουν να «υποδομήσουν» τη διαχείριση καλωδίων - τα καλώδια απλώς πολλαπλασιάζονται σε κλίμακα συστημάτων. Οι πονοκέφαλοι συνήθως εμφανίζονται αργότερα, όταν οι ομάδες O&M κληρονομούν δρομολόγηση που ήταν γρήγορη στην εγκατάσταση αλλά δύσκολο να διατηρηθεί. Εδώ είναι τα μοτίβα αποτυχίας που εμφανίζονται ξανά και ξανά:

• Τρίψιμο μόνωσης και ζημιά στα άκρα: Τα καλώδια που τοποθετούνται σε τραχιές επιφάνειες, μεταλλικές άκρες ή κακώς φινιρισμένα κοψίματα φθείρονται αργά.
• Κύκλος UV και θερμοκρασίας: Η έκθεση στον ήλιο και η καθημερινή θερμική διαστολή μπορούν να επιταχύνουν τη γήρανση και να χαλαρώσουν τις κακώς υποστηριζόμενες διαδρομές.
• Είσοδος και συγκέντρωση νερού: Τα χαμηλά σημεία και οι χαλαρωμένοι αγωγοί μπορούν να παγιδεύσουν την υγρασία. στέγες και εξωτερικά καλωδιακά μονοπάτια βλέπουν συχνά βροχή που προκαλείται από τον άνεμο.
• Τρωκτικά και πουλιά: Οι εκτεθειμένοι βρόχοι καλωδίων και η δρομολόγηση «εύκολης πρόσβασης» προσκαλούν το μάσημα και τη φωλιά.
• Μη ελεγχόμενες δέσμες καλωδίων: Τα σφιχτά, ανομοιόμορφα πακέτα μπορεί να υπερθερμανθούν, να περιπλέξουν την αντιμετώπιση προβλημάτων και να δημιουργήσουν ακατάστατα πρόσθετα για μεταγενέστερες επεκτάσεις.
• Θέματα επιθεώρησης και συμμόρφωσης: Η ασυνεπής απόσταση υποστήριξης, η κακή συνέχεια γείωσης/συγκόλλησης και ο ασαφής διαχωρισμός μεταξύ της καλωδίωσης ισχύος και ελέγχου μπορεί να αποτύχουν τους ελέγχους του χώρου.
• Αργή κλήσεις σέρβις: Όταν τα καλώδια δεν έχουν ετικέτα ή δεν είναι οργανωμένα, μια απλή αντικατάσταση μετατρέπεται σε άσκηση εντοπισμού.

A Δίσκος ηλιακού καλωδίουδεν είναι απλώς "μέταλλο για τη συγκράτηση των καλωδίων" - είναι ένας τρόπος για να τυποποιήσετε τις διαδρομές καλωδίων, ώστε το σύστημά σας να παραμένει ευανάγνωστο και ασφαλές για χρόνια.

Γιατί ένα σύστημα ηλιακού δίσκου καλωδίων αλλάζει το παιχνίδι;

Οι δίσκοι καλωδίων επιλέγονται συχνά για ταχύτητα κατά την εγκατάσταση, αλλά η μεγαλύτερη αξία τους είναι η μακροπρόθεσμη σταθερότητα. Όταν ένα σύστημα δίσκων επιλεγεί και εγκατασταθεί σωστά, σας βοηθά με τέσσερις πρακτικούς τρόπους:

• Προστασία: Οι δίσκοι κρατούν τα καλώδια μακριά από αιχμηρές άκρες, μειώνουν τα ανοίγματα ελεύθερης ανάρτησης και επιτρέπουν καλύμματα ή προφυλακτήρες όπου η έκθεση είναι υψηλή.
• Παραγγελία: Η καθαρή δρομολόγηση μειώνει τα μπερδέματα, αποτρέπει τις τυχαίες διασταυρώσεις και καθιστά εύκολη την επισήμανση και την ομαδοποίηση.
• Διαχείριση θερμότητας: Οι δομές ανοιχτών δίσκων (όπως η σκάλα και το πλέγμα) μπορούν να διαχέουν τη θερμότητα καλύτερα από έναν σφιχτά συσκευασμένο αγωγό σε πολλά σενάρια.
• Εξυπηρέτηση: Η προσθήκη κυκλωμάτων, η αντικατάσταση διαδρομών ή η απομόνωση σφαλμάτων γίνεται πιο γρήγορη επειδή η διαδρομή είναι καθορισμένη και προσβάσιμη.

Για μεγάλες στέγες, χώρους στάθμευσης και συστοιχίες εδάφους, αΔίσκος ηλιακού καλωδίουδημιουργεί επίσης επαναλαμβανόμενη εργασία—που σημαίνει ότι κάθε σειρά, μπλοκ ή ζώνη μετατροπέα μπορεί να ακολουθεί το ίδιο πρότυπο. Αυτή η συνέπεια είναι που μειώνει τις εκπλήξεις κατά την επιθεώρηση και μειώνει το χρόνο διακοπής λειτουργίας κατά τις επισκευές.

Ποιος τύπος δίσκου ταιριάζει με τη διάταξη και το προφίλ κινδύνου;

Δεν συμπεριφέρονται όλοι οι δίσκοι το ίδιο. Η "καλύτερη" επιλογή εξαρτάται από το περιβάλλον σας (παράκτιο, βιομηχανικό, ταράτσα), τον αριθμό των καλωδίων και πόσο συχνά αναμένετε αλλαγές ή επεκτάσεις.

Ένας απλός κανόνας: επιλέξτε το δίσκο που κάνει τη διαδρομή του καλωδίου σαςαναμενόμενος. Εάν αναμένετε συχνές τροποποιήσεις, επιλέξτε έναν τύπο στον οποίο είναι εύκολο να προσπελάσετε και να επεκτείνετε. Εάν η έκθεση και η φυσική ζημιά είναι οι μεγαλύτεροι κίνδυνοι σας, δώστε προτεραιότητα στην προστασία και τα συμβατά καλύμματα.

Τι υλικό πρέπει να επιλέξετε για το περιβάλλον σας;

Η επιλογή υλικού είναι εκεί όπου πολλά έργα «φαινόταν ωραία κατά την παράδοση» τιμωρούνται αργότερα. Η διάβρωση δεν ζητά άδεια - ειδικά σε παράκτιες τοποθεσίες, χημικά πάρκα ή στέγες με επιθετική απορροή. Ακολουθεί ένας πρακτικός οδηγός επιλογής:

Εάν ο ιστότοπός σας έχει πολλά μικρο-περιβάλλοντα (για παράδειγμα: ανοιχτός παράκτιος αέρας και προστατευμένοι εσωτερικοί διάδρομοι), μπορείτε να καθορίσετε διαφορετικά υλικά ανά ζώνη αντί να κάνετε υπερβολικές δαπάνες παντού. Εδώ ένας έμπειρος προμηθευτής μπορεί να βοηθήσει στη χαρτογράφηση του κινδύνου έκθεσης και να προτείνει έναν ισορροπημένο λογαριασμό υλικών.

Πολλές ομάδες έργου συνεργάζονται μεXiamen Topfencesolar Co., Ltd. όταν θέλουν σταθερά εξαρτήματα δίσκου, ταιριαστά αξεσουάρ και κλιμακούμενη παροχή για διατάξεις φωτοβολταϊκών—ειδικά όταν η τυποποιημένη δρομολόγηση και η αξιόπιστη συμβατότητα υλικού έχουν σημασία όσο και ο ίδιος ο δίσκος.

Πώς μετράτε και δρομολογείτε σωστά έναν δίσκο ηλιακού καλωδίου;

A Δίσκος ηλιακού καλωδίουτο σύστημα λειτουργεί καλύτερα όταν έχει σχεδιαστεί σαν ραχοκοκαλιά υποδομής, όχι σαν εκ των υστέρων σκέψη. Ακολουθούν τα βασικά στοιχεία μεγέθους και δρομολόγησης που αποτρέπουν μελλοντικά σημεία συμφόρησης:

• Σχέδιο για ανάπτυξη: Αφήστε ρεαλιστικό χώρο για πρόσθετες στοιχειοσειρές, γραμμές παρακολούθησης ή μελλοντικές αναβαθμίσεις μετατροπέα. Οι μεγάλοι δίσκοι κοστίζουν λιγότερο από την επανεπεξεργασία.
• Σεβαστείτε την ακτίνα κάμψης: Διατηρήστε τις μεταβάσεις ομαλές και χρησιμοποιήστε τα κατάλληλα εξαρτήματα για τους αγκώνες και τα μπλουζάκια—μόνωση πίεσης στις σφιχτές στροφές και δυσκολεύουν το τράβηγμα.
• Διαχωρίστε αυτό που πρέπει να χωριστεί: Διατηρήστε την τροφοδοσία και την ευαίσθητη καλωδίωση επικοινωνίας/ελέγχου κατάλληλα διαχωρισμένα όπου απαιτείται από τους κανόνες του έργου και τις ανάγκες εξοπλισμού.
• Γέμισμα καλωδίου ελέγχου: Οι υπεργεμισμένοι δίσκοι γίνονται ζεστοί, ακατάστατοι και σχεδόν αδύνατο να αντιμετωπιστούν. Διατηρήστε σταθερή ομαδοποίηση και απόσταση.
• Υποστήριξη απόστασης: Τα σωστά διαστήματα στήριξης αποτρέπουν τη χαλάρωση, τις παγίδες νερού και τη φθορά από κραδασμούς. Τυποποιήστε την απόσταση ανά τύπο δίσκου και φορτίο.
• Νοοτροπία αποχέτευσης σε εξωτερικούς χώρους: Αποφύγετε τα «χαμηλά σημεία» και σχεδιάστε την έξοδο του νερού. Σε εκτεθειμένες ζώνες, τα καλύμματα θα πρέπει να επιλέγονται λαμβάνοντας υπόψη τη συμπεριφορά του καιρού.

Εάν το σημείο πόνου σας είναι επαναλαμβανόμενα σφάλματα μόνωσης ή μυστηριώδεις διακοπτόμενοι συναγερμοί, κοιτάξτε προσεκτικά: (1) μεγάλα μη υποστηριζόμενα ανοίγματα, (2) αιχμηρές μεταβάσεις και (3) συνωστισμένα σημεία τσοκ δέσμης κοντά σε κουτιά συνδυασμού και εισόδους μετατροπέα. Μια πιο καθαρή διαδρομή δίσκου διορθώνει και τα τρία.

Ποιες λεπτομέρειες εγκατάστασης αποτρέπουν την επανάκληση αργότερα;

Ακόμη και ο σωστός δίσκος μπορεί να έχει χαμηλή απόδοση εάν παραλείψετε μικρές λεπτομέρειες. Οι καλύτεροι εγκαταστάτες αντιμετωπίζουν την εργασία του δίσκου καλωδίων σαν την τελική εργασία—γιατί αυτό καθορίζει εάν το σύστημα παραμένει «αθόρυβο» για χρόνια. Χρησιμοποιήστε αυτήν τη λίστα ελέγχου:

• Ξεφλουδίστε και προστατέψτε τις κομμένες άκρεςγια την αποφυγή σταδιακής τριβής.
• Χρησιμοποιήστε συμβατά εξαρτήματα και συνδέσμουςέτσι οι αρμοί παραμένουν ευθυγραμμισμένοι και σταθεροί κατά τη διάρκεια του θερμικού κύκλου.
• Δέσμευση και συνέχεια: βεβαιωθείτε ότι η ηλεκτρική συγκόλληση είναι σταθερή στα τμήματα του δίσκου, ειδικά στους αρμούς διαστολής και στις μεταβάσεις.
• Χαρίστε λογικά: επισημάνετε ζώνες δίσκου ετικετών, μονοπάτια και κύρια σημεία διακλάδωσης, ώστε η αντιμετώπιση προβλημάτων να μην γίνεται ντετέκτιβ.
• Ασφαλίστε και δρομολογήστε ήρεμα: αποφύγετε τα υπερβολικά σφιχτά δέματα που δαγκώνουν στη μόνωση. κρατήστε τα καλωδιακά μονοπάτια τακτοποιημένα και ευανάγνωστα.
• Προστατέψτε τις ευάλωτες περιοχές: προσθέστε καλύμματα/προφυλάξεις σε διαδρόμους, άκρες οροφής, περιμέτρους επιρρεπείς σε τρωκτικά και εισόδους εξοπλισμού.

Αν θέλετε λιγότερες ώρες O&M, αυτό είναι το βασικό σημείο: κάντε τη διαδρομή του δίσκου ευανάγνωστη με μια ματιά. Ένα τακτοποιημένοΔίσκος ηλιακού καλωδίουΟ διάδρομος μειώνει το ανθρώπινο λάθος που προκαλεί «δευτερεύουσες» βλάβες κατά τη συντήρηση.

Τι πρέπει να επαληθεύσετε πριν θέσετε σε λειτουργία;

Η θέση σε λειτουργία δεν αφορά μόνο τις ηλεκτρικές δοκιμές - είναι επίσης για την επαλήθευση ότι το φυσικό σύστημα δεν θα υποβαθμιστεί γρήγορα. Πριν από την παράδοση, επιβεβαιώστε:

• Τα αξεσουάρ ταιριάζουν με το σύστημα δίσκων(εξαρτήματα, καλύμματα, μειωτήρες, σφιγκτήρες) χωρίς αυτοσχέδιες αντικαταστάσεις.
• Χωρίς αιχμηρά σημεία επαφήςόπου τα καλώδια αγγίζουν μεταλλικές άκρες ή υλικό.
• Συνεπής υποστήριξη και ευθυγράμμιση—δεν υπάρχουν εμφανή τμήματα χαλάρωσης, συστροφής ή «αιωρούμενων».
• Σαφείς μεταβάσεις σε περιβλήματαμε κατάλληλη προστασία εισόδου, ανακούφιση από καταπόνηση και τακτοποιημένη διαχείριση καλωδίων.
• Τεκμηρίωση ζώνηςώστε οι μελλοντικές ομάδες να ξέρουν τι τρέχει πού χωρίς εικασίες.

Αυτοί οι έλεγχοι είναι απλοί, αλλά αποτρέπουν το πιο ακριβό είδος προβλήματος: αυτό που εμφανίζεται μόνο μετά από μήνες καιρικών συνθηκών και κύκλων φόρτωσης.

FAQ

Ε: Τι κάνει ένα Solar Cable Tray καλύτερο από το να τρέχετε τα πάντα στον αγωγό;

ΕΝΑ:Ο αγωγός μπορεί να είναι εξαιρετικός για συγκεκριμένες ανάγκες προστασίας, αλλά τα μεγάλα φωτοβολταϊκά συστήματα συχνά επωφελούνται από διαδρομές δίσκων που είναι πιο εύκολο να επιθεωρηθούν, να επεκταθούν και να συντηρηθούν. Οι δίσκοι διατηρούν τις διαδρομές ορατές και οργανωμένες, γεγονός που μειώνει τον χρόνο αντιμετώπισης προβλημάτων και αποτρέπει τις ακατάστατες μετασκευές.

Ε: Ποιος τύπος δίσκου είναι συνήθως καλύτερος για υπαίθριες ηλιακές εγκαταστάσεις;

ΕΝΑ:Οι δίσκοι σκάλας είναι συνηθισμένοι για μεγάλους εξωτερικούς διαδρόμους επειδή είναι ισχυροί και αεριζόμενοι. Οι διάτρητοι δίσκοι κοιλοτήτων επιλέγονται συχνά όταν θέλετε πιο συνεχή υποστήριξη για μικρότερα καλώδια. Το "καλύτερο" εξαρτάται από την έκθεση, τον αριθμό καλωδίων και τις ανάγκες προστασίας.

Ε: Πώς μπορώ να αποφύγω προβλήματα διάβρωσης σε παράκτια έργα;

ΕΝΑ:Επιλέξτε υλικά και φινιρίσματα κατάλληλα για την έκθεση σε αλάτι (συχνά ανοξείδωτο χάλυβα στις πιο σκληρές ζώνες ή προσεκτικά καθορισμένα συστήματα αλουμινίου/γαλβανιζέ με κατάλληλη συμβατότητα υλικού). Αποφύγετε επίσης αταίριαστα μέταλλα που μπορούν να επιταχύνουν τη γαλβανική διάβρωση.

Ε: Μπορεί ένας δίσκος ηλιακών καλωδίων να βοηθήσει με ζημιές από τρωκτικά;

ΕΝΑ:Ναι—εξαλείφοντας τους χαλαρούς βρόχους καλωδίων και ενεργοποιώντας καλύμματα ή φυλασσόμενη δρομολόγηση σε ευάλωτες περιοχές. Ο φυσικός έλεγχος της οδού είναι ένας από τους πιο αποτελεσματικούς τρόπους μείωσης της πρόσβασης τρωκτικών.

Ε: Ποια είναι τα πιο συνηθισμένα λάθη εγκατάστασης που προκαλούν μελλοντικές αστοχίες καλωδίων;

ΕΝΑ:Αιχμηρές άκρες στα κοψίματα, ασυνεπής απόσταση στήριξης, υπερβολικό γέμισμα καλωδίων κοντά στις εισόδους εξοπλισμού και κακή συγκόλληση/συνέχεια στις αρθρώσεις. Αυτά τα προβλήματα τείνουν να εμφανίζονται αργότερα ως διακοπτόμενα σφάλματα ή ορατή φθορά της μόνωσης.

Ε: Είναι ακριβό να "υπερμεγέθους" ένα σύστημα δίσκων για μελλοντική επέκταση;

ΕΝΑ:Συνήθως είναι φθηνότερο από την εκ νέου δρομολόγηση αργότερα. Ένα μέτριο περιθώριο ανάπτυξης μπορεί να αποτρέψει ανατρεπτικές μετασκευές, εργασία εκ νέου επεξεργασίας και απροσδόκητο χρόνο διακοπής λειτουργίας όταν συμβαίνουν επεκτάσεις ή αναβαθμίσεις παρακολούθησης.

Επόμενο Βήμα

Εάν η τρέχουσα τοποθεσία σας Φ/Β αντιμετωπίζει ακατάστατη δρομολόγηση, αργή αντιμετώπιση προβλημάτων ή επαναλαμβανόμενα προβλήματα μόνωσης, η αναβάθμιση της διαδρομής είναι συχνά η ταχύτερη διαδρομή για πιο ήρεμες λειτουργίες. Ένα σωστά επιλεγμένοΔίσκος ηλιακού καλωδίουτο σύστημα μπορεί να μειώσει τις βλάβες, να επιταχύνει τη συντήρηση και να διατηρήσει τις επεκτάσεις καθαρές αντί για χαοτικές.

Θέλετε μια διαμόρφωση δίσκου που να ταιριάζει με το περιβάλλον, τη διάταξη και τον όγκο του καλωδίου σας χωρίς υπεραγορές; Απευθυνθείτε σεXiamen Topfencesolar Co., Ltd.—Μοιραστείτε τις συνθήκες του ιστότοπού σας και το βασικό σχέδιο δρομολόγησης και θα σας βοηθήσουμε να επιλέξετε πρακτικούς τύπους δίσκων, υλικά και αξεσουάρ που κάνουν την εγκατάσταση και τη συντήρηση πιο ομαλή. Έτοιμοι να μετακινηθείτε;Επικοινωνήστε μαζί μαςγια να συζητήσετε το έργο σας και να λάβετε μια προσαρμοσμένη σύσταση.
