Κατασκευαστής και προμηθευτής ράγες τοποθέτησης ηλιακών πάνελ

Μάρκα Xiamen TopfencesolarΡάγες τοποθέτησης ηλιακών πάνελΤα ηλιακά συστήματα οροφής είναι υψηλής στάθμης υλικό αλουμινίου βελτιστοποιημένο για τοποθέτηση ηλιακών συλλεκτών.

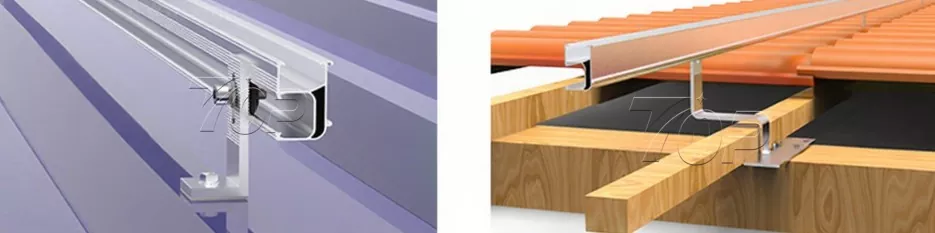

Ηλιακές ράγες τύπου οροφής:

Το αλουμίνιο 6005-T5/T6 είναι χαρακτηριστικά υψηλής αντοχής, εξαιρετικής αντοχής στη διάβρωση και εξαιρετικά μικρού βάρους, το καταλληλότερο υλικό για ράφι ταράτσας

Σιδηροτροχιά σειράς TF-RL B46 | Μήκος 4000mm, 4200mm, 4500mm, 4800mm κ.λπ.

Κανονικό μέγεθος: 27,3 * 48,3* 4500 mm

Επιφανειακή επεξεργασία: ≥10μm

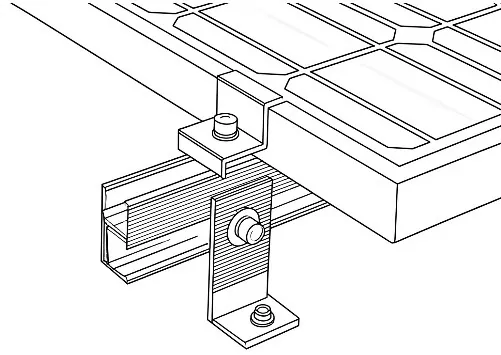

Τα κιτ τοποθέτησης σιδηροτροχιών

Λεπτομέρειες σχεδίασης δομής: Πάρτε για παράδειγμα το TF-RL-B46 που είναι ένα από τα πιο δημοφιλή μοντέλα.

Διαστάσεις δομής:

Παράμετροι Γεωμετρίας Τομής Κατασκευής
(1) Σιδηρόδρομος:	Β46		Υλικό:		AL6005-T6
σs= 250	N/mm2		E= 70000		N/mm2
Παράμετροι Γεωμετρίας Ενότητας
A(mm2)		197.0		IP(mm4)		64335.0
Ix(mm4)		43678.0		Iy(mm4)		20657.0
Zxup (mm3)		1804.0		Zyleft (mm3)		1703.0
Zydown (mm3)		2004.0		Zyright (mm3)		1306.0

Βάρος /Μέτρο = Πυκνότητα ρ(kg/m³) × Περιοχή τομής A(m2) × g(N/kg)

=2710 x 0,00019696 x 9,8

=5,23 N/m

Ανάλυση χημικής σύνθεσης ράγας αλουμινίου B46:

(Μέθοδος δοκιμής: GB/T3190-2008,OES)

Χημικά Στοιχεία του AL6005-T6
Στοιχείο	Ο κανονισμός του 6005	Antai Aluminium Products (AT6006 -T6)	Σύναψη
Σι	0,6-0,9	0.62	Πέρασμα
Fe	≤0,35	0.13	Πέρασμα
Cu	≤0,10	<0,001	Πέρασμα
Mn	≤0,10	0.003	Πέρασμα
Mg	0,40-0,60	0.56	Πέρασμα
Cr	≤0,35	0.001	Πέρασμα
Zn	≤0,10	0.01	Πέρασμα
Ti	≤0,10	0.014	Πέρασμα
Ο Αλ	περιθώριο	περιθώριο	Πέρασμα

Δοκιμή εφελκυσμού:

Μέθοδος δοκιμής: JIS Z 2241-2011

Μηχανικές ιδιότητες του AL6005-T6

Δοκιμαστικό στοιχείο	Τύπος δείγματος	Αντοχή σε εφελκυσμό (Rm) (Mpa）	Ισχύς απόδειξης (R0 .2) (Mpa)	Επιμήκυνση μετά από κάταγμα (A50mm)(%)
Αποτέλεσμα	Νο. 13Β	295	263	10

Αξεσουάρ κιτ στήριξης δομής ράγας:


Δύο κλωστές μπουλονιών	Γάντζοι στέγης	Κιτ ποδιών L	Ενδιάμεσος σφιγκτήρας 1

Τελικός σφιγκτήρας 1	Ενδιάμεσος σφιγκτήρας 2	Ακραίος σφιγκτήρας 2	Αγώγιμο φύλλο

Περισσότερες εφαρμογές ράγες

View as

Στήριγμα ράγας τοποθέτησης ηλιακού πάνελ αλουμινίου

Στηρίγματα ράγας στήριξης ηλιακών πάνελ αλουμινίου κατασκευασμένα από την Xiamen Topfencesolar από την Κίνα χρησιμοποιώντας άγκιστρα οροφής τοποθετημένα στη δοκό για να υποστηρίζουν ράγες B45. Υποδοχές ράγας που συνδέουν κομμάτια σιδηροτροχιών σε μία μακριές ράγες σειρές ανά σειρές για τη διάταξη των ηλιακών συλλεκτών σε οριζόντιο ή κατακόρυφο προσανατολισμό. Οι επιδόσεις υψηλής αξιοπιστίας του χαιρετίζονται θερμά από τις αγορές της Ευρώπης, της Ασίας και της Αμερικής.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:Αλουμίνιο
Λειτουργία προϊόντος:Ράγες για τοποθέτηση ηλιακού πάνελ
Διάρκεια ζωής:≥25 ετών

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Ράγα στήριξης οροφής ηλιακού ραφιού

Ως αξιόπιστος προμηθευτής ηλιακών δομών στήριξης, η Xiamen Topfencesolar Co.,Ltd είναι αφοσιωμένη στο σχεδιασμό και την κατασκευή σιδηροτροχιών τοποθέτησης ηλιακής σχάρας υψηλής απόδοσης για να καλύψει διάφορες απαιτήσεις της αγοράς, από στέγες κατοικιών έως εμπορικές φωτοβολταϊκές εγκαταστάσεις. Σχεδιάζουμε προϊόντα που προσφέρουν τόσο τεχνική απόδοση όσο και οικονομική αποδοτικότητα.

Επωνυμία:Topfencesolar

Υλικό προϊόντος:AL6005-T5/ AL6063-T6

Λειτουργία προϊόντος:Τοποθέτηση στην ταράτσα

Διάρκεια ζωής:Πάνω από 20 χρόνια

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Ράγες ηλιακών πάνελ

Οι ράγες ηλιακών πάνελ παρέχουν τη σταθερή υποστήριξη για το σύστημα τοποθέτησης ηλιακής οροφής και μπορούν να προσαρμόσουν διάφορες περιστάσεις. Η Xiamen Topfencesolar είναι επαγγελματίας κατασκευαστής που προσφέρουμε προσαρμοσμένες υπηρεσίες ράγες ηλιακών πάνελ για να βοηθήσουμε τους πελάτες με τα ηλιακά έργα τους. Τα δείγματα είναι διαθέσιμα για διαφορετικό μέγεθος και ποσότητα.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:Αλουμίνιο Al6005-T5 / T6
Λειτουργία προϊόντος:Μεταλλική ηλιακή οροφή
Διάρκεια ζωής:20 χρόνια

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Μίνι ράγα για τοποθέτηση ηλιακού πάνελ μεταλλικής οροφής

Ως επαγγελματίας κατασκευαστής και προμηθευτής στην Κίνα, το ανθεκτικό και ελαφρύ χαρακτηριστικό του Mini Rail for Metal Roof Solar Panel Mounting που παράγεται από την Xiamen Topfencesolar θα μπορούσε να μειώσει 20-30% χαμηλότερο κόστος για την τοποθέτηση ηλιακών πάνελ σας. Η ανοδίωση επιφάνειας αλουμινίου επεξεργάζεται ≥ 10μm, απαιτεί μεγάλες προσπάθειες αντοχής στην υπεριώδη ακτινοβολία και αντοχή στη διάβρωση, με συντήρηση για πάνω από 25 χρόνια. Αυτή η λύση ράγας είναι ευπρόσδεκτη και χρησιμοποιείται σε οικιακούς, εμπορικούς και βιομηχανικούς τομείς ηλιακού συστήματος.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:Al6005-T5
Λειτουργία προϊόντος:Για φόρτωση ηλιακού πάνελ σε στέγη ή έδαφος
Διάρκεια ζωής:≥25 ετών

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Βάση σχάρας οροφής ηλιακού πάνελ

Η Topfencesolar μολύβδους παραγωγής ηλιακών πάνελ σχάρα οροφής, εργοστάσιο με έδρα την Κίνα. Η ράγα είναι οι βασικοί βραχίονες εγκατάστασης ενός φωτοβολταϊκού συστήματος. Με την τοποθέτηση σε ράγες, θα μπορούσε να στερεώσει με ασφάλεια τα ηλιακά πάνελ σε διάφορες στέγες. Όπως στέγες από σκυρόδεμα, μέταλλο και κεραμοσκεπές. Οι ράγες μικρού βάρους είναι κατασκευασμένες από κράμα αλουμινίου, έχουν εξαιρετική αντοχή στη διάβρωση, επιπλέον, είναι εύκολο να τοποθετηθούν.

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Ράγες στήριξης ηλιακών πάνελ αλουμινίου

Οι ράγες στήριξης ηλιακών πάνελ αλουμινίου είναι ένα από τα σημαντικά μέρη για μια ολόκληρη κατασκευή ηλιακής στερέωσης. Είναι κατασκευασμένα από υλικά αλουμινίου 6005-T5 με ανοδίωση επιφανειακής επεξεργασίας, ανθεκτικά για περισσότερα από 25 χρόνια.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:Αλουμίνιο 6005-T5, 6063-T6
Λειτουργία προϊόντος:Ηλιακή στήριξη τοποθέτησης
Διάρκεια ζωής:≥ 20 ετών

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Ως αξιόπιστος κατασκευαστής και προμηθευτής Ράγες τοποθέτησης ηλιακών πάνελ στην Κίνα, έχουμε το εργοστάσιό μας. Για να λάβετε τον τιμοκατάλογο των προσαρμοσμένων προϊόντων, επικοινωνήστε μαζί μας.
