Προμηθευτής στηριγμάτων οροφής ηλιακών πάνελ υψηλής ποιότητας και αντοχής

Η Topfencesolar πρωτοστατεί στην Ε&Α και στον σχεδιασμό συστημάτων στηριγμάτων οροφής ηλιακών πάνελ. Προσφέρουμε επαγγελματικά ηλιακές λύσεις μίας στάσης. Τα συστήματά μας περιλαμβάνουνΤοποθέτηση ηλιακού πάνελ επίπεδης οροφής, Μεταλλικό σύστημα τοποθέτησης οροφής, Επίγειο ηλιακό σύστημα στήριξης, ηλιακό σύστημα στάθμευσης αυτοκινήτων, ηλιακό σύστημα οροφής BIPV και ηλιακό σύστημα αγροβολταϊκών.

Κατασκευή ηλιακού σταθμού ηλεκτροπαραγωγής απευθείας στην ταράτσα υφιστάμενων κτιρίων και δεν χρειάζεται να καταληφθεί επιπλέον γη. Είναι μια δημοφιλής λύση μετασχηματισμού αστικής ενέργειας στις μέρες μας. Το ηλιακό σύστημα στέγης συνδυάζει καλά τις ηλιακές κατασκευές και η οροφή είναι μια πλήρης και ολοκληρωμένη κατασκευή.

Τι είδους στέγες θα μπορούσαν να τοποθετηθούν με ηλιακούς συλλέκτες;

Κατηγορία στέγης:

Κεραμοσκεπή	Μεταλλική στέγη	Ασφαλτική στέγη	Στέγη από σκυρόδεμα

Μεταλλικές στέγες όπως οροφή μόνιμης ραφής, κυματοειδές πλάκα κ.λπ.

Κεκλιμένο πλακάκι με ξύλινο δοκάρι

Κεκλιμένη ή επίπεδη ασφαλτική στέγη

Στέγη από σκυρόδεμα τύπου τσιμέντου

Περισσότερες κατηγορίες…

1. Για μεταλλική στέγη, μετρήστε το μέγεθος της οροφής. το σύστημα έχει σχεδιαστεί με βάση τις υπάρχουσες λεπτομέρειες μεγέθους στέγης όπως παρακάτω.

2. Η ομάδα μηχανικών Topfencesolar θα ταιριάξει ανάλογα με την καλύτερη λύση για τις στέγες.

ένα. Η μεταλλική οροφή επιλέγει σφιγκτήρες οροφής με βελτιστοποιημένο σύστημα ράγες H, εύκολη και γρήγορη εγκατάσταση.

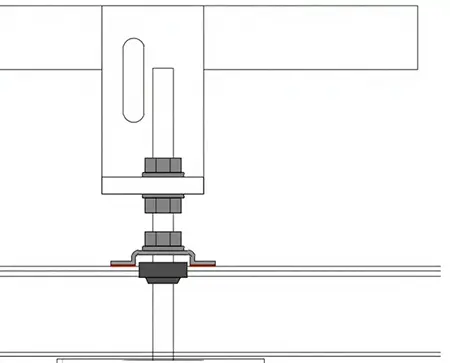

σι. Πόδια L με σύστημα μπουλονιών για την κυματοειδές μεταλλική οροφή.

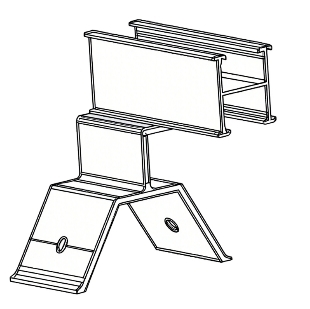

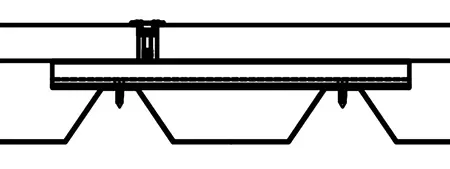

ντο. Το σύστημα Mini Rail βελτιστοποίησε τη δομή για να κάνει το βάρος φόρτωσης μικρότερο.

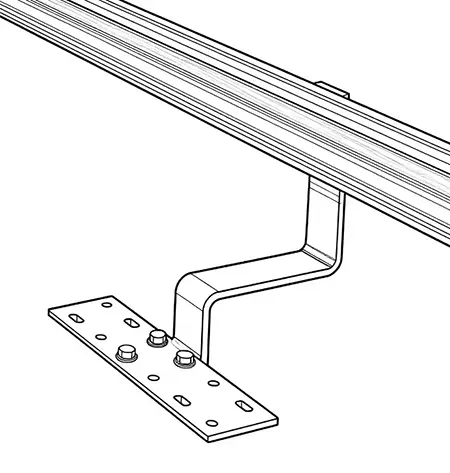

ρε. Κεραμοσκεπές, θα μπορούσαμε να επιλέξουμε χρησιμοποιώντας γάντζο οροφής / μπουλόνια δύο κεφαλών + σύστημα σιδηροτροχιών.

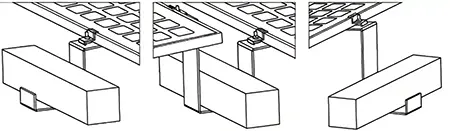

μι. Η επίπεδη οροφή εφάρμοζε ως επί το πλείστον το σύστημα έρματος ή το σχέδιο τρίποδων.

φά. Η δομή του τρίποδου θα μπορούσε να συναντήσει διαφορετικές γωνίες και υψηλή προσαρμογή για καλύτερη παραγωγή ηλιακής ενέργειας σε επίπεδες ή κεκλιμένες στέγες.

Περισσότερες λύσεις παρακαλώεπικοινωνήστε μαζί μας, θα δώσουμε λύσεις σχετικά με τη στέγη σας.

Παράγοντες σχεδιασμού της δομής τοποθέτησης οροφής:

Φορτίο σχεδιασμού

Είδη	Παράμετρος (παρακάτω παράδειγμα πληροφοριών)
Διάσταση πάνελ	2278113430
Βάρος πάνελ	30 κιλά
Προσανατολισμός πάνελ	Κάθετη ή Τοπίο
Ποσότητα πάνελ/ ανά σετ	1 × 2 = 2 τεμ
Γωνία κλίσης	11°
Περιφερειακή ταχύτητα ανέμου	72 m/s (ταχύτητα ριπής 3 δευτ.)
Φορτία χιονιού στο έδαφος	0 Kpa
Κατηγορία εδάφους	3
Μέγιστο Ύψος	10 μ
Ιστότοπος εγκατάστασης	Ταράτσα
Περιφέρειες	C
Πρότυπο σχεδίασης	AS/NZS 1170 (παράδειγμα)

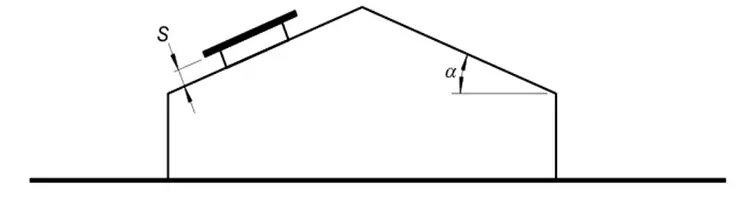

Αν α= 11 °
Οταν,	θ = °, θετικό	= 0,600
Οταν,	θ = 0 °, αρνητικό	= -1.400

Υπολογισμός Τάσεων Δομής

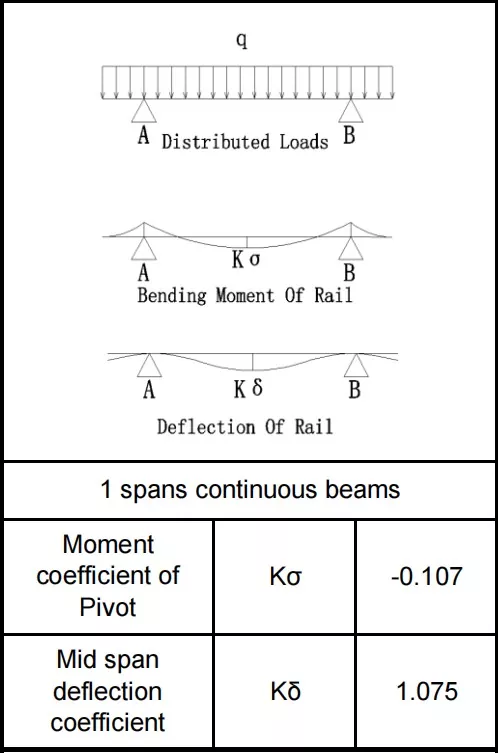

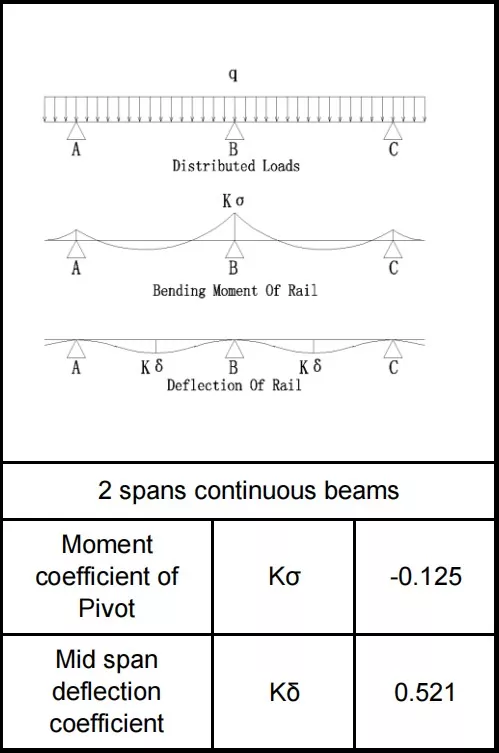

Σκιαγραφικός χάρτης πλάτους φορτίου μονής σιδηροτροχιάς

Άνοιγμα L=1.050m

Πρόβολος Ls=0,200μ

Ποσότητα διαστημάτων n=2

Γωνία κλίσης θ=11°

Ράγες φορτωμένο πλάτος B=0,759m

Συνδυασμοί φορτίου

Συνδυασμοί Φορτίου Σιδηροδρόμων
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
Φορτίο	Σταθερό Φορτίο-Ζ	17.49	89.97
	Down Wind Load-W1	0	718.39
	Ανοδικό φορτίο ανέμου-W2	0	-1676,24
	Φορτίο χιονιού-S	0.00	0.00
Συνδυασμοί φορτίου	1,35 γρ	23.61	121.46
	1.2G+0.6S	20.99	107.96
	1.2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Ένας ασφαλής σχεδιασμός κατασκευής ηλιακών πάνελ οροφής ασφαλείας θα πρέπει να γίνεται υπό ασφαλείς καταστάσεις καταμέτρησης για να υποστηρίξει τη μακροπρόθεσμη χρήση της δομής.

Η διάρκεια ζωής της δομής μας είναι ≥ 25 χρόνια

Η εγγύηση είναι 10 χρόνια.

View as

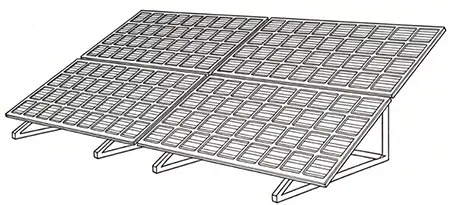

Σύστημα στήριξης επίπεδης οροφής Solar Triangle Ballast

Ως επαγγελματίας κατασκευαστής, θα θέλαμε να σας παρέχουμε υψηλής ποιότητας σύστημα τοποθέτησης ηλιακού τριγώνου έρματος επίπεδης οροφής. Το σύστημα τοποθέτησης σε επίπεδη οροφή έχει σχεδιαστεί για διάφορες εγκαταστάσεις ηλιακών πάνελ σε επίπεδη οροφή με μη διεισδυτικό σχεδιασμό. Η Topfencesolar σχεδίασε αυτό το σύστημα με έρμα που εξαλείφει τις ανάγκες διείσδυσης της οροφής και εξαλείφει τον κίνδυνο διαρροής νερού στην οροφή. Είναι η ιδανική λύση για εμπορικές και βιομηχανικές εφαρμογές επίπεδης οροφής, η οποία είναι καλά αποδεδειγμένη και χρησιμοποιείται διάσημα στην Ευρώπη, τη Βόρεια Αμερική, τη ΜΕΝΑ και τις περιοχές APAC. .
Μάρκα:Topfencesolar
Υλικό προϊόντος:Al6005-T5
Λειτουργία προϊόντος:Εγκατάσταση μοντέλου έρματος για ηλιακό στέγης
Διάρκεια ζωής:≥25 ετών

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Ηλιακό σύστημα τοποθέτησης Ballast Flat Roof

Ως επαγγελματίας κατασκευαστής, το Ballast Flat Roof Solar Mounting System από την Topfencesolar, σχεδιάστηκε με γνώμονα την υψηλή ταχύτητα ανέμου και το βαρύ χιόνι, ενώ συμμορφώνεται με τους κανονισμούς δόμησής σας.
Η ομάδα της Topfencesolar Engieneer επεξεργάζεται το ιδανικό σύστημα έρματος με βάση τη δομή της οροφής σας, με τον ακριβή υπολογισμό της φόρτισης της δομής. Προσφέρουμε ενισχυτική δομή έρματος που προσομοιώνει με φορτίο ανέμου, υπολογισμούς φορτίου χιονιού και νεκρό φορτίο επίσης για να προσφέρουμε μια ολοκληρωμένη λύση ασφαλείας για την επίπεδη οροφή σας.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:Αλουμίνιο
Λειτουργία προϊόντος:Σύστημα υποστήριξης έρματος
Διάρκεια ζωής:≥25 ετών

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Σύστημα κιτ ηλιακής τοποθέτησης επίπεδης οροφής

Η Xiamen Topfencesolar είναι ένας από τους κορυφαίους κατασκευαστές προϊόντων ηλιακής βάσης στην Κίνα, παρέχουμε υψηλής ποιότητας σύστημα κιτ ηλιακής τοποθέτησης επίπεδης οροφής. Ο επαγγελματικός σχεδιασμός και η υπηρεσία OEM μπορούν να παρέχονται ανάλογα με τις απαιτήσεις των πελατών.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:Αλουμίνιο Al 6005-T5/ T6, Γαλβανισμένος Χάλυβας εν θερμώ
Λειτουργία προϊόντος:Μεταλλική ηλιακή οροφή
Διάρκεια ζωής:≥25 ετών

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Σύστημα τοποθέτησης ηλιακού έρματος

Ως επαγγελματίας κατασκευαστής, το μη διεισδυτικό Solar Ballast Mounting System που παράγεται από την Topfencesolar παρέχει μια σταθερή λύση χωρίς διάτρηση για ηλιακούς συλλέκτες που εγκαθίστανται σε στέγες. Είναι απαντήσεις σε βαρισμένους τσιμεντόλιθους, όπως πλάκες σκυροδέματος ή δίσκους έρματος για τη στερέωση των ηλιακών συλλεκτών. Δεν χρειάζεται να χρησιμοποιήσετε τα μπουλόνια αγκύρωσης διαστολής για να διεισδύσετε στις στέγες από σκυρόδεμα. Η απλοποιημένη λύση διατηρεί την ακεραιότητα της οροφής και μειώνει τον χρόνο εγκατάστασης, εξαλείφει τον κίνδυνο διαρροής νερού. Φθηνή, εύκολη και γρήγορη εγκατάσταση για ηλιακούς συλλέκτες.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:Γαλβανισμένος εν θερμώ χάλυβας Q235
Λειτουργία προϊόντος:Μεταλλική ηλιακή οροφή
Προσανατολισμός ενότητας:Τοπίο ή Κάθετο

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Σύστημα τοποθέτησης γάντζου κεραμοσκεπής

Το Topfencesolar επώνυμα Tile Roof Hook Mounting System, που κατασκευάζεται από την Κίνα, είναι μια εύκολη και γρήγορη λύση εγκατάστασης για τη στήριξη ηλιακών συλλεκτών στην κεκλιμένη κεραμοσκεπή στην οροφή, τοποθετημένα στους γάντζους της κεραμοσκεπής και στις ράγες αλουμινίου με σφιγκτήρες. Δεν χρειάζεται επιτόπια συγκόλληση, ούτε ζημιά στη δομή της οροφής.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:χάλυβας SUS304
Λειτουργία προϊόντος:Κεραμοσκεπές κατοικιών, εμπορικών ή βιομηχανικών χώρων
Διάρκεια ζωής:20 χρόνια

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Ηλιακή βάση κεραμοσκεπής

Ως επαγγελματίας κατασκευαστής, η Topfencesolar έχει ειδικευτεί στην Ε&Α και στην κατασκευή συστήματος Tile Roof Solar Mount για κεραμοσκεπή. Υλικό αλουμινίου προηγμένο ελαφρύ, ανθεκτικό στη διάβρωση και εύκολη εγκατάσταση. Τα άγκιστρα αλουμινίου θα μπορούσαν να κρατήσουν την κεραμοσκεπή (wanzheng) και την ασφάλεια. Αυτή η αγορά εφαρμογών καλύπτει την Ευρώπη όπως η Γερμανία, η Ισπανία, η Ιταλία, η Ολλανδία κ.λπ. και οι ασιατικές χώρες όπως η Ινδοενία, η Ταϊλάνδη, το Βιετνάμ κ.λπ.
Μάρκα προϊόντος:Topfencesolar
Υλικό προϊόντος:Αλουμίνιο υψηλής ποιότητας
Λειτουργία προϊόντος:Το άγκιστρο οροφής τοποθετεί ράγες και υποστηρίζει ηλιακούς συλλέκτες
Διάρκεια ζωής:≥25 ετών

Δείτε περισσότερα >> Αποστολή Ερώτησης >>

Ως αξιόπιστος κατασκευαστής και προμηθευτής Βάσεις οροφής ηλιακών πάνελ στην Κίνα, έχουμε το εργοστάσιό μας. Για να λάβετε τον τιμοκατάλογο των προσαρμοσμένων προϊόντων, επικοινωνήστε μαζί μας.
