Διαδρομές βιομηχανικής συντήρησης για εργοστασιακές στέγες: Πρότυπα συμμόρφωσης, δομική ασφάλεια και Οδηγός σχεδίασης EPC συμβατών με ηλιακή ενέργεια

Γιατί η συμμόρφωση με το πεζοδρόμιο βιομηχανικής συντήρησης επηρεάζει άμεσα την επιτυχία του έργου EPC

Πεζοδρόμια βιομηχανικής συντήρησης καιηλιακό διάδρομοσυμμόρφωσηέχουν γίνει κρίσιμες απαιτήσεις μηχανικής σε σύγχρονα εργοστασιακά φωτοβολταϊκά συστήματα στέγης (ΦΒ) και βιομηχανικά συστήματα στέγης. Σε μεγάλης κλίμακας έργα EPC, ειδικά εκείνα που αφορούν εμπορικές ηλιακές εγκαταστάσεις, ο σχεδιασμός και η συμμόρφωση των συστημάτων πρόσβασης στη συντήρηση επηρεάζουν άμεσα την έγκριση ασφάλειας, την αποδοτικότητα εγκατάστασης, το μακροπρόθεσμο κόστος O&M και την κερδοφορία του έργου.

Για τους εργολάβους EPC, τους εγκαταστάτες ηλιακής ενέργειας και τους ιδιοκτήτες βιομηχανικών εγκαταστάσεων, ένας σωστά σχεδιασμένος διάδρομος βιομηχανικής συντήρησης δεν αποτελεί πλέον δευτερεύον δομικό εξάρτημα. Αποτελεί βασικό μέρος της μηχανικής ταράτσας που διασφαλίζει ασφαλείς διαδρομές επιθεώρησης, προστατεύει τα φωτοβολταϊκά στοιχεία και επιτρέπει τις συμβατές εργασίες συντήρησης σε όλο τον κύκλο ζωής του συστήματος. Τα κακοσχεδιασμένα ή μη συμμορφούμενα συστήματα διαδρόμου συχνά οδηγούν σε αποτυχία επιθεώρησης, αυξημένο κίνδυνο ευθύνης και ακριβό επανασχεδιασμό κατά την κατασκευή.

Από τη σκοπιά των προμηθειών B2B, οι διανομείς και οι χονδρέμποροι αξιολογούν επίσης τα συστήματα διαδρόμων με βάση την πιστοποίηση υλικού, τη δομική αντοχή και την τυποποίηση εγκατάστασης. Απαιτήσεις όπως η κατασκευή από ανοξείδωτο χάλυβα SUS304, η αντιδιαβρωτική επεξεργασία επιφανειών και η τεκμηρίωση δοκιμών ευθυγραμμισμένη με TÜV αναφέρονται συνήθως στις προδιαγραφές προμηθειών για βιομηχανικά ηλιακά έργα.

Αυτός ο οδηγός παρέχει μια δομημένη επισκόπηση σε επίπεδο μηχανικής των διαδρόμων βιομηχανικής συντήρησης, με επίκεντρο τα πλαίσια συμμόρφωσης, τις αρχές δομικού σχεδιασμού και την ενσωμάτωσή τους με ηλιακά φωτοβολταϊκά συστήματα σε περιβάλλοντα EPC.

Σε όλο αυτό το άρθρο, θα αναφερθούμε επίσης επανειλημμένασυμμόρφωση στον ηλιακό διάδρομοως μια κεντρική ιδέα μηχανικής που συνδέει τους κανονισμούς ασφαλείας, τη λογική του δομικού σχεδιασμού και την εκτέλεση του έργου EPC στον πραγματικό κόσμο.

Τι είναι ένας διάδρομος βιομηχανικής συντήρησης σε εργοστασιακά συστήματα στέγης;

Μηχανικός ορισμός στο πλαίσιο EPC και βιομηχανικής ασφάλειας

Ένας διάδρομος βιομηχανικής συντήρησης είναι μια φέρουσα δομή πρόσβασης εγκατεστημένη σε στέγες εργοστασίων για την υποστήριξη της ασφαλούς μετακίνησης για δραστηριότητες επιθεώρησης, συντήρησης, καθαρισμού και αντιμετώπισης καταστάσεων έκτακτης ανάγκης. Στα ηλιακά έργα EPC, αυτοί οι διάδρομοι είναι ενσωματωμένοι σε διατάξεις φωτοβολταϊκών συστημάτων για να διασφαλιστεί ότι οι τεχνικοί μπορούν να έχουν πρόσβαση σε κρίσιμα εξαρτήματα χωρίς να καταστρέψουν τις ηλιακές μονάδες ή τα στρώματα στεγάνωσης στέγης.

Σε αντίθεση με τα γενικά μονοπάτια πρόσβασης στον τελευταίο όροφο, οι διάδρομοι βιομηχανικής συντήρησης πρέπει να είναι κατασκευασμένοι ώστε να αντέχουν επαναλαμβανόμενα μηχανικά φορτία, περιβαλλοντική έκθεση και μακροχρόνιες καταπονήσεις διάβρωσης. Συνήθως κατασκευάζονται χρησιμοποιώντας κράματα αλουμινίου υψηλής αντοχής ή συστήματα ανοξείδωτου χάλυβα SUS304, ανάλογα με τις περιβαλλοντικές συνθήκες όπως η υγρασία, η έκθεση στις ακτές ή η γειτνίαση με χημικά εργοστάσια.

Λειτουργικός ρόλος στα ηλιακά φωτοβολταϊκά συστήματα στέγης

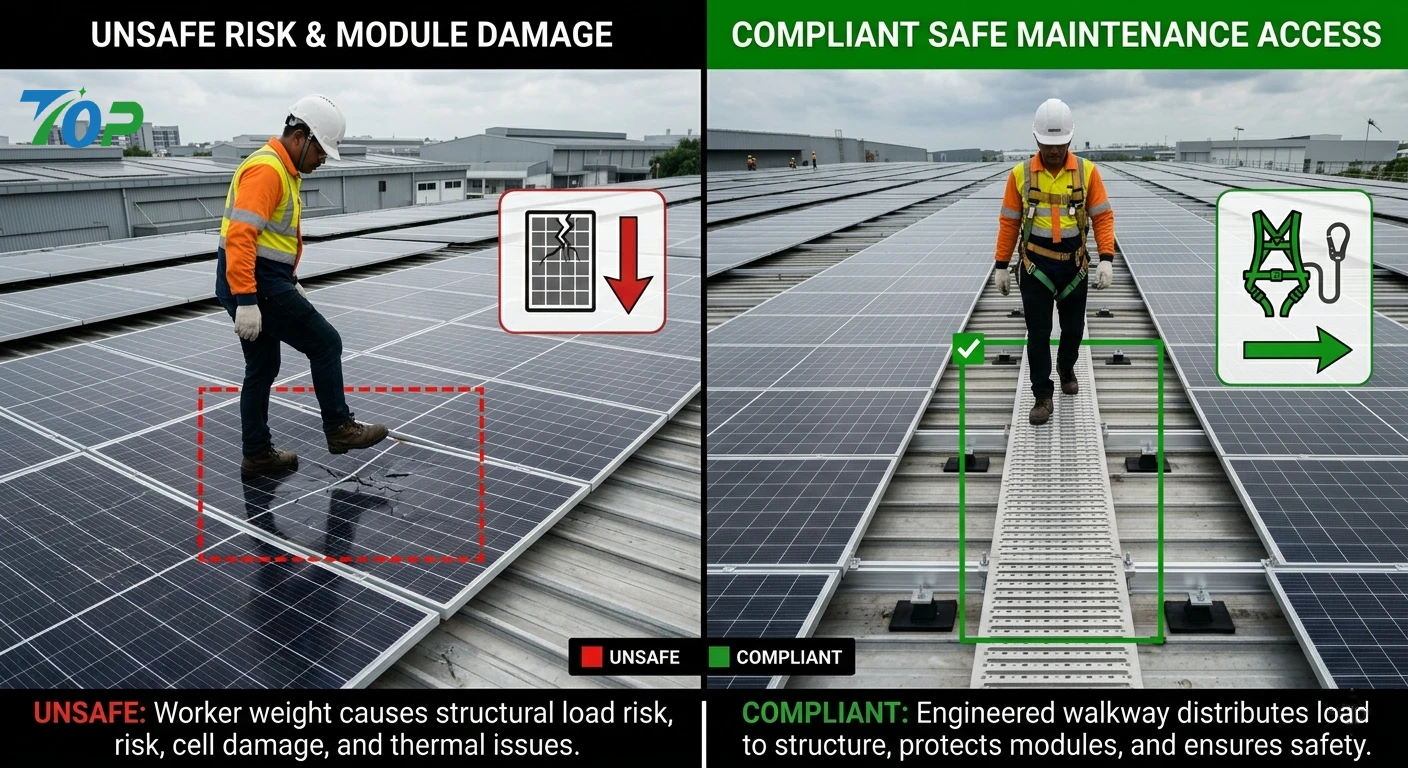

Στις σύγχρονες ηλιακές εγκαταστάσεις, οι επιφάνειες στέγης καταλαμβάνονται πυκνά από φωτοβολταϊκά πλαίσια, δομές στήριξης και συστήματα καλωδίωσης DC. Χωρίς αποκλειστικούς διαδρόμους συντήρησης, οι συνήθεις λειτουργίες όπως ο καθαρισμός της μονάδας, η επιθεώρηση μετατροπέα και τα διαγνωστικά καλωδίων καθίστανται επικίνδυνες και αναποτελεσματικές.

Οι διάδρομοι βιομηχανικής συντήρησης επιλύουν αυτήν την πρόκληση δημιουργώντας δομημένους διαδρόμους πρόσβασης μεταξύ των φωτοβολταϊκών συστοιχιών. Αυτοί οι διάδρομοι διασφαλίζουν ότι οι τεχνικοί μπορούν να μετακινούνται με ασφάλεια στην ταράτσα χωρίς να πατούν πάνω σε φωτοβολταϊκές μονάδες ή να διακυβεύονται τα αδιάβροχα στρώματα στέγης.

Καθώς η ηλιακή χωρητικότητα αυξάνεται σε βιομηχανικά περιβάλλοντα, η σημασία των δομημένων συστημάτων πρόσβασης αυξάνεται σημαντικά. Εδώ είναι πουσυμμόρφωση στον ηλιακό διάδρομογίνεται κρίσιμος παράγοντας στις διαδικασίες επικύρωσης σχεδιασμού EPC και έγκρισης ασφάλειας.

Βασικές διαφορές μεταξύ γενικών διαδρόμων οροφής και ηλιακών διαδρόμων

Αν και και τα δύο συστήματα παρέχουν πρόσβαση στην ταράτσα, οι ηλιακοί διάδρομοι που χρησιμοποιούνται σε έργα EPC διαφέρουν σημαντικά από τις παραδοσιακές διαδρομές συντήρησης όσον αφορά τις απαιτήσεις μηχανικής.

• Απαιτήσεις φέροντος φορτίου:Οι ηλιακοί διάδρομοι πρέπει να υπολογίζουν τα δυναμικά φορτία από το προσωπικό συντήρησης που μεταφέρει εργαλεία και εξοπλισμό.
• Αντιολισθητική απόδοση:Τα βιομηχανικά περιβάλλοντα απαιτούν ενισχυμένο έλεγχο τριβής κάτω από υγρές, σκονισμένες ή λιπαρές συνθήκες.
• Αντοχή στη διάβρωση:Η έκθεση σε υπεριώδη ακτινοβολία, βροχή και βιομηχανικούς ρύπους απαιτεί SUS304 ή ισοδύναμης ποιότητας υλικά.
• Συμβατότητα Φ/Β:Οι διάδρομοι πρέπει να ενσωματώνονται με ράγες στερέωσης και να αποφεύγουν τη σκίαση των ηλιακών μονάδων.

Αυτές οι διαφορές υπογραμμίζουν γιατί οι εργολάβοι EPC δεν μπορούν να αντιμετωπίζουν τα συστήματα διαδρόμων ως γενικά αξεσουάρ. Αντίθετα, πρέπει να σχεδιαστούν ως πλήρως ενσωματωμένα δομικά στοιχεία στην αρχιτεκτονική του ηλιακού φωτοβολταϊκού συστήματος.

Solar Walkway Compliance: Engineering Framework and Industry Interpretation

Τι σημαίνει «Συμμόρφωση με ηλιακό διάδρομο» στα έργα EPC

Ο όροςσυμμόρφωση στον ηλιακό διάδρομοδεν αναφέρεται σε ένα ενιαίο παγκόσμιο πρότυπο. Αντίθετα, αντιπροσωπεύει έναν συνδυασμό απαιτήσεων μηχανικής, κανονισμών ασφαλείας και προσδοκιών πιστοποίησης υλικών που χρησιμοποιούνται σε βιομηχανικά έργα φωτοβολταϊκών στέγης.

Στην εκτέλεση έργου EPC, η συμμόρφωση περιλαμβάνει συνήθως τέσσερις βασικές διαστάσεις:

• Ασφάλεια δομικού φορτίου και προστασία ακεραιότητας οροφής
• Απαιτήσεις πυρασφάλειας και πρόσβασης έκτακτης ανάγκης
• Αντιολισθητική απόδοση επιφάνειας σε βιομηχανικές συνθήκες
• Αντίσταση ανύψωσης ανέμου και μακροχρόνια μηχανική σταθερότητα

Αυτές οι συνδυασμένες απαιτήσεις διασφαλίζουν ότι τα συστήματα διαδρόμων μπορούν να λειτουργούν με ασφάλεια υπό πραγματικές βιομηχανικές συνθήκες διατηρώντας παράλληλα τη συμβατότητα με τις διατάξεις των φωτοβολταϊκών συστημάτων.

Διεθνή πρότυπα που αναφέρονται σε βιομηχανικά έργα

Αν και οι απαιτήσεις ποικίλλουν ανά περιοχή και τύπο έργου, οι εργολάβοι EPC συνήθως αναφέρονται σε πολλά διεθνή μηχανικά πλαίσια όταν ορίζουν τις προδιαγραφές του διαδρόμου.

Αυτές περιλαμβάνουν αρχές δομικής ασφάλειας από τις κατευθυντήριες γραμμές ISO, ευρωπαϊκές πρακτικές ασφάλειας πρόσβασης στη βιομηχανική στέγη και προσδοκίες δοκιμών TÜV για μεταλλικές κατασκευές στέγης. Σε σενάρια προμηθειών μεγάλης κλίμακας, απαιτείται συχνά τεκμηρίωση συμμόρφωσης ως μέρος των υποβολών προσφορών, ειδικά σε κυβερνητικά ή βιομηχανικά έργα διαγωνισμών.

Ωστόσο, είναι σημαντικό να σημειωθεί ότισυμμόρφωση στον ηλιακό διάδρομοείναι συνήθως συγκεκριμένο έργο και καθορίζεται από τις προδιαγραφές μηχανικού σχεδιασμού και όχι από έναν ενιαίο υποχρεωτικό παγκόσμιο κανονισμό.

Απαιτήσεις συμμόρφωσης υλικών σε συστήματα βιομηχανικών διαδρόμων

Η επιλογή υλικού παίζει κεντρικό ρόλο στη διασφάλιση μακροπρόθεσμης απόδοσης και σταθερότητας συμμόρφωσης. Στα ηλιακά έργα EPC, δύο υλικά κυριαρχούν στην κατασκευή βιομηχανικών διαδρόμων:

• SUS304 από ανοξείδωτο χάλυβα:Προτιμάται για περιβάλλοντα υψηλής διάβρωσης και μεγάλη διάρκεια ζωής.
• Συστήματα κραμάτων αλουμινίου:Χρησιμοποιείται για ελαφριές κατασκευές στέγης όπου η μείωση του φορτίου είναι κρίσιμη.

Επιπλέον, εφαρμόζονται επιφανειακές επεξεργασίες όπως η ανοδίωση ή η βαφή πούδρας για την ενίσχυση της αντοχής στην υπεριώδη ακτινοβολία και την πρόληψη της οξείδωσης σε σκληρά περιβάλλοντα.

Τα συστήματα στερέωσης πρέπει επίσης να διατηρούν τη συνοχή του υλικού για να αποφευχθεί η γαλβανική διάβρωση, η οποία μπορεί να μειώσει σημαντικά τη διάρκεια ζωής του συστήματος σε βιομηχανικές συνθήκες στέγης.

Μηχανική Σημασία των Διαδρομών Συντήρησης σε Έργα Ηλιακής EPC

Κατά την εκτέλεση του έργου EPC, οι διάδρομοι συντήρησης επηρεάζουν άμεσα την αποδοτικότητα της εγκατάστασης, την επιτυχία της πιστοποίησης ασφάλειας και το μακροπρόθεσμο λειτουργικό κόστος. Χωρίς σωστά σχεδιασμένα συστήματα πρόσβασης, οι λειτουργίες συντήρησης των φωτοβολταϊκών καθίστανται αναποτελεσματικές, αυξάνοντας το κόστος εργασίας και το χρόνο διακοπής λειτουργίας του συστήματος.

Από τη σκοπιά της δομικής μηχανικής, οι διάδρομοι διανέμουν επίσης μηχανικά φορτία σε επιφάνειες ταράτσας, μειώνοντας τα σημεία συγκέντρωσης τάσεων που διαφορετικά θα μπορούσαν να καταστρέψουν τις αδιάβροχες μεμβράνες ή τα μονωτικά στρώματα στέγης.

Αυτός είναι ο λόγοςσυμμόρφωση στον ηλιακό διάδρομοδεν αποτελεί μόνο απαίτηση ασφάλειας αλλά και στρατηγική δομικής βελτιστοποίησης στον βιομηχανικό σχεδιασμό Φ/Β.

Επιπτώσεις στην αποτελεσματικότητα εγκατάστασης EPC

Τα τυποποιημένα συστήματα διαδρόμων μειώνουν σημαντικά τον χρόνο εγκατάστασης, επιτρέποντας τη σπονδυλωτή συναρμολόγηση και μειώνοντας τις απαιτήσεις προσαρμογής επί τόπου. Αυτό επιτρέπει στους εργολάβους EPC να επιταχύνουν την παράδοση του έργου διατηρώντας παράλληλα σταθερή ποιότητα μηχανικής.

Σε μεγάλης κλίμακας βιομηχανικά ηλιακά έργα, ακόμη και μικρές βελτιώσεις στην απόδοση εγκατάστασης μπορούν να μεταφραστούν σε σημαντική εξοικονόμηση κόστους σε πολλαπλές στέγες ή κατανεμημένες εγκαταστάσεις.

Ρόλος στη μακροπρόθεσμη βελτιστοποίηση O&M

Μόλις ένα ηλιακό σύστημα τεθεί σε λειτουργία, οι διάδρομοι συντήρησης γίνονται οι κύριες οδοί πρόσβασης για εργασίες επιθεώρησης και καθαρισμού. Τα σωστά σχεδιασμένα συστήματα μειώνουν τον κίνδυνο βλάβης της μονάδας και διασφαλίζουν την ασφαλή πλοήγηση σε πυκνά εγκατεστημένες φωτοβολταϊκές συστοιχίες.

Αυτό συμβάλλει άμεσα σε χαμηλότερο κόστος συντήρησης, βελτιωμένο χρόνο λειτουργίας του συστήματος και παρατεταμένη διάρκεια ζωής του φωτοβολταϊκού συστήματος.

Απαιτήσεις δομικής μηχανικής για πεζόδρομους βιομηχανικής συντήρησης

Φέρουσα Σχεδίαση και Παράγοντες Ασφάλειας σε Έργα EPC

Στη βιομηχανική μηχανική στέγης, η φέρουσα ικανότητα είναι μια από τις πιο κρίσιμες παραμέτρους που καθορίζουν την αξιοπιστία των συστημάτων διαδρόμων συντήρησης. Σε αντίθεση με τις διακοσμητικές πλατφόρμες ή τις πλατφόρμες πρόσβασης με φως, οι βιομηχανικοί διάδρομοι πρέπει να σχεδιάζονται για να υποστηρίζουν επαναλαμβανόμενα δυναμικά φορτία που δημιουργούνται από το προσωπικό συντήρησης, τα εργαλεία και τον εξοπλισμό ασφαλείας υπό πραγματικές συνθήκες λειτουργίας.

Στα ηλιακά έργα EPC, οι μηχανικοί συνήθως αξιολογούν τόσο σενάρια στατικού όσο και δυναμικού φορτίου. Το στατικό φορτίο αναφέρεται στη συνεχή κατανομή βάρους σε όλη τη δομή, ενώ το δυναμικό φορτίο αντιπροσωπεύει την κίνηση, τους κραδασμούς και την ξαφνική πρόσκρουση δύναμης κατά τη διάρκεια των δραστηριοτήτων συντήρησης.

Ένα σωστά σχεδιασμένο σύστημα διαδρόμου διασφαλίζει ότι αυτά τα φορτία κατανέμονται ομοιόμορφα στα δομικά σημεία της οροφής, ελαχιστοποιώντας τη συγκέντρωση τάσεων και αποτρέποντας τη μακροπρόθεσμη ζημιά σε αδιάβροχες μεμβράνες ή μονωτικά στρώματα. Αυτή είναι μια θεμελιώδης απαίτηση σεσυμμόρφωση στον ηλιακό διάδρομο, ιδιαίτερα σε μεγάλης κλίμακας βιομηχανικές φωτοβολταϊκές εγκαταστάσεις.

Αντιολισθητική μηχανική για συνθήκες βιομηχανικής ασφάλειας

Η αντιολισθητική απόδοση δεν είναι δευτερεύον χαρακτηριστικό σχεδιασμού - είναι βασική απαίτηση ασφάλειας στα βιομηχανικά συστήματα διαδρόμων. Οι στέγες των εργοστασίων εκτίθενται σε βροχή, συμπύκνωση, συσσώρευση σκόνης και σε ορισμένες περιπτώσεις, βιομηχανικά πετρέλαια ή υπολείμματα χημικών.

Για την αντιμετώπιση αυτών των κινδύνων, οι διάδρομοι βιομηχανικής συντήρησης υιοθετούν συνήθως διάτρητες μεταλλικές επιφάνειες, ανάγλυφες υφές ή σύνθετες αντιολισθητικές επικαλύψεις. Κάθε λύση προσφέρει διαφορετικά πλεονεκτήματα απόδοσης ανάλογα με τις περιβαλλοντικές συνθήκες και τη συχνότητα συντήρησης.

Τα διάτρητα σχέδια, για παράδειγμα, βελτιώνουν την απόδοση της αποστράγγισης και μειώνουν τη συσσώρευση νερού, ενώ οι ανάγλυφες μεταλλικές επιφάνειες παρέχουν υψηλότερη τριβή σε ξηρές συνθήκες. Οι μηχανικοί EPC πρέπει να επιλέγουν συστήματα επιφανείας με βάση τα ειδικά προφίλ κινδύνου και όχι μόνο το κόστος.

Ενσωμάτωση αποχέτευσης και διαχείρισης υδάτων στέγης

Η συσσώρευση νερού είναι ένας από τους πιο υποτιμημένους κινδύνους στον σχεδιασμό των πεζών στην ταράτσα. Η κακή αποστράγγιση μπορεί να οδηγήσει σε επιτάχυνση διάβρωσης, κινδύνους ολίσθησης και μακροπρόθεσμη υποβάθμιση τόσο των συστημάτων μεμβράνης διαδρόμων όσο και των συστημάτων οροφής.

Σε προηγμένα σχέδια EPC, τα συστήματα διαδρόμων ενσωματώνονται με σχεδιασμό αποστράγγισης οροφής για να διασφαλιστεί ότι το νερό ρέει ελεύθερα στην επιφάνεια χωρίς να συγκεντρώνεται κάτω από τα δομικά στοιχεία.

Αυτή η ενσωμάτωση είναι απαραίτητη όχι μόνο για την ασφάλεια αλλά και για τη διατήρηση της μακροπρόθεσμης αδιάβροχης ακεραιότητας των βιομηχανικών συστημάτων στέγης. Στο πλαίσιο αυτό,συμμόρφωση στον ηλιακό διάδρομοπεριλαμβάνει τη συμβατότητα αποχέτευσης ως βασική απαίτηση μηχανικής.

Ενοποίηση Διαδρομών Συντήρησης με Ηλιακά Φ/Β συστήματα

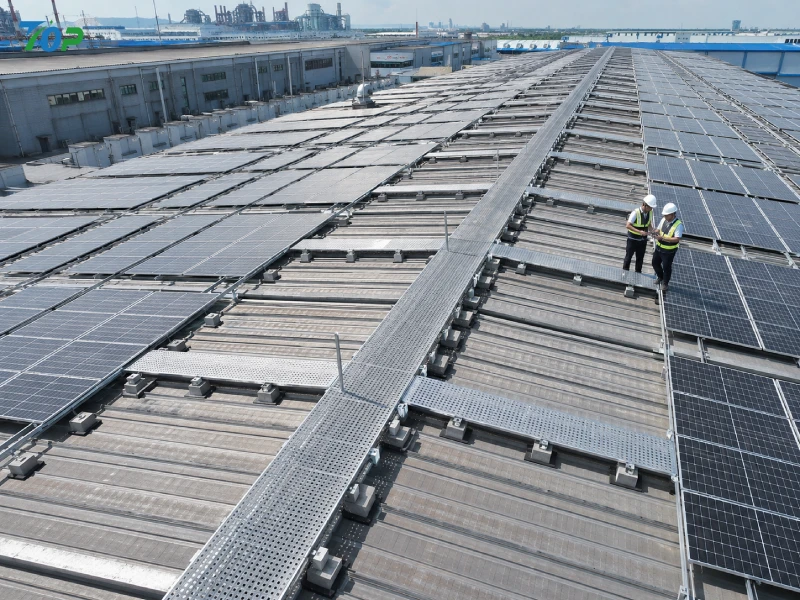

Βελτιστοποιημένη τοποθέτηση διαδρόμου στη σχεδίαση διάταξης φωτοβολταϊκών συστοιχιών

Σε βιομηχανικά έργα ηλιακής στέγης, οι φωτοβολταϊκές μονάδες είναι συνήθως διατεταγμένες σε συστοιχίες υψηλής πυκνότητας για να μεγιστοποιήσουν την παραγωγή ενέργειας ανά τετραγωνικό μέτρο. Ωστόσο, χωρίς σωστό σχεδιασμό, αυτή η διάταξη υψηλής πυκνότητας μπορεί να εμποδίσει την πρόσβαση για επιθεώρηση και συντήρηση.

Οι διάδρομοι συντήρησης επιλύουν αυτό το πρόβλημα δημιουργώντας δομημένους διαδρόμους πρόσβασης εντός διατάξεων φωτοβολταϊκών. Αυτοί οι διάδρομοι πρέπει να είναι στρατηγικά τοποθετημένοι ώστε να εξισορροπούν την προσβασιμότητα, την ενεργειακή απόδοση και τη δομική ασφάλεια.

Η λανθασμένη τοποθέτηση μπορεί να οδηγήσει σε απώλειες σκίασης, μειωμένη απόδοση του συστήματος ή μη ασφαλείς συνθήκες συντήρησης. Ως εκ τούτου, η τοποθέτηση του διαδρόμου τυπικά προσδιορίζεται κατά τη διάρκεια του αρχικού σταδίου σχεδιασμού μηχανικής EPC, παρά μετά την οριστικοποίηση της διάταξης των Φ/Β.

Συμβατότητα με συστήματα τοποθέτησης φωτοβολταϊκών

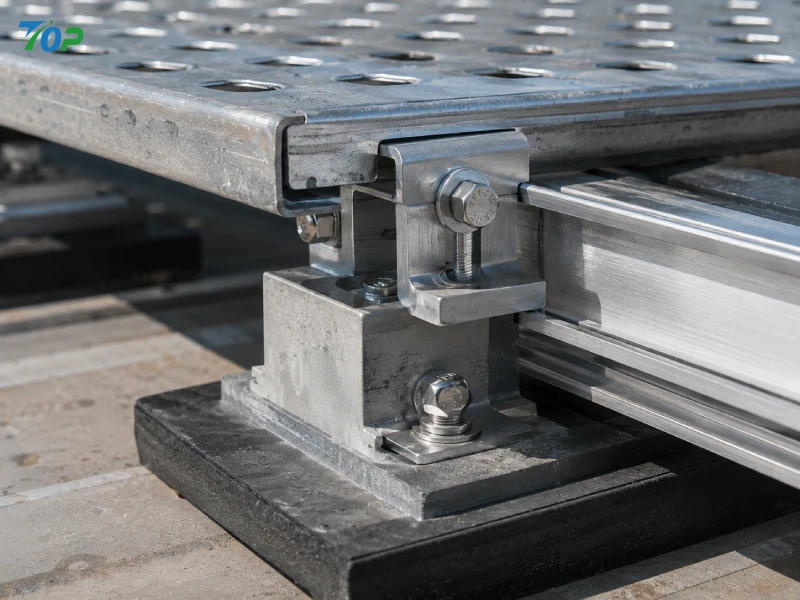

Οι διάδρομοι βιομηχανικής συντήρησης πρέπει να ενσωματώνονται άψογα με τις δομές στήριξης φωτοβολταϊκών. Αυτό περιλαμβάνει συμβατότητα με συστήματα που βασίζονται σε σιδηροτροχιές, εγκαταστάσεις που υποστηρίζονται από έρμα και λύσεις τοποθέτησης σε ταράτσα χωρίς διείσδυση.

Ο μηχανικός συντονισμός μεταξύ συστημάτων διαδρόμων και σιδηροτροχιών στερέωσης φωτοβολταϊκών είναι απαραίτητος για την αποφυγή δομικών συγκρούσεων και τη διασφάλιση ομοιόμορφης κατανομής φορτίου σε όλη την επιφάνεια της ταράτσας.

Σε έργα EPC υψηλής ποιότητας, τα συστήματα διαδρόμων σχεδιάζονται ως αρθρωτά εξαρτήματα που ευθυγραμμίζονται με τις δομές πλέγματος τοποθέτησης φωτοβολταϊκών, διασφαλίζοντας συνέπεια σε μεγάλες περιοχές εγκατάστασης.

Στρατηγική αδιάβροχης προστασίας σε βιομηχανικά συστήματα στέγης

Μία από τις πιο κρίσιμες προκλήσεις μηχανικής στα φωτοβολταϊκά έργα ταράτσας είναι η διατήρηση της αδιάβροχης ακεραιότητας κατά την εγκατάσταση πρόσθετων δομικών συστημάτων. Οι διάδρομοι συντήρησης πρέπει να εγκαθίστανται χωρίς να υποβαθμίζεται η μεμβράνη της οροφής ή να προκαλούνται μακροπρόθεσμοι κίνδυνοι διαρροής.

Για να επιτευχθεί αυτό, οι μέθοδοι εγκατάστασης χωρίς διείσδυση χρησιμοποιούνται ευρέως σε βιομηχανικές εφαρμογές. Αυτά τα συστήματα βασίζονται σε κατανεμημένα επιθέματα φορτίου, στρώματα απομόνωσης EPDM και μηχανικές δομές σύσφιξης αντί για άμεση διείσδυση οροφής.

Αυτή η προσέγγιση μειώνει σημαντικά τον κίνδυνο στεγανοποίησης και θεωρείται βασική απαίτηση στο σύγχρονοσυμμόρφωση στον ηλιακό διάδρομοπλαίσια για βιομηχανικά έργα EPC.

EPC Installation Efficiency and Standardization Strategy

Modular Walkway Systems για Βιομηχανικά Ηλιακά Έργα

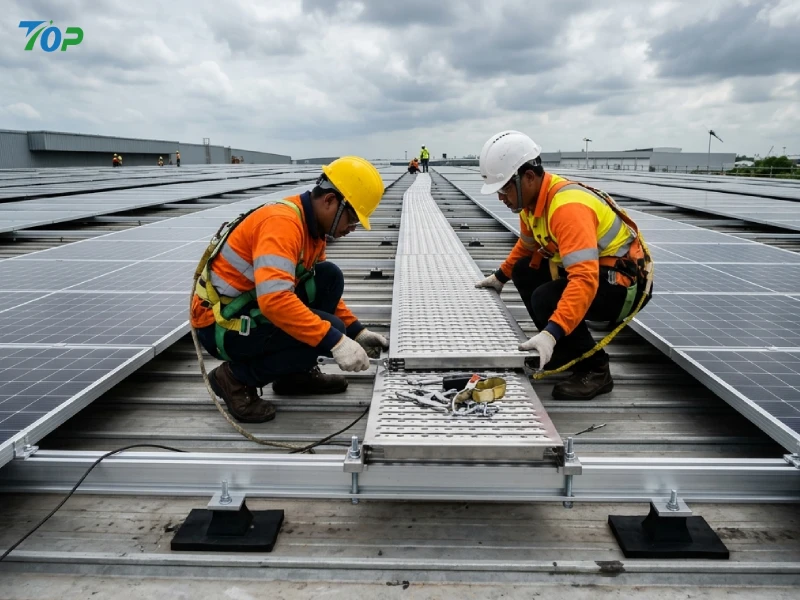

Τα αρθρωτά συστήματα διαδρόμων υιοθετούνται όλο και περισσότερο στα ηλιακά έργα EPC λόγω της ικανότητάς τους να βελτιώνουν την ταχύτητα εγκατάστασης, να μειώνουν την εξάρτηση από την εργασία και να διασφαλίζουν σταθερή ποιότητα μηχανικής σε πολλαπλές στέγες.

Τα προκατασκευασμένα εξαρτήματα επιτρέπουν στους εγκαταστάτες να συναρμολογούν συστήματα απευθείας επί τόπου με ελάχιστη προσαρμογή, μειώνοντας τόσο τον χρόνο εγκατάστασης όσο και τα ποσοστά σφαλμάτων.

Αυτή η αρθρωτή προσέγγιση είναι ιδιαίτερα πολύτιμη σε βιομηχανικές εγκαταστάσεις μεγάλης κλίμακας, όπου πολλά κτίρια ή εργοστασιακές ζώνες πρέπει να είναι εξοπλισμένα με τυποποιημένη υποδομή συντήρησης.

Μείωση του κινδύνου εγκατάστασης σε μεγάλα έργα EPC

Τα σφάλματα εγκατάστασης είναι μία από τις πιο κοινές αιτίες δομικής αστοχίας σε συστήματα πεζών ταράτσας. Αυτά τα σφάλματα συχνά προκύπτουν από ασυνεπή επιτόπια κατασκευή, κακή ευθυγράμμιση με διατάξεις φωτοβολταϊκών ή εσφαλμένες υποθέσεις κατανομής φορτίου.

Τα τυποποιημένα συστήματα διαδρόμων μειώνουν σημαντικά αυτούς τους κινδύνους παρέχοντας προσχεδιασμένα εξαρτήματα με καθορισμένες τιμές φορτίου και πρωτόκολλα εγκατάστασης.

Για τους εργολάβους EPC, αυτό μεταφράζεται σε χαμηλότερο κόστος επανεπεξεργασίας, λιγότερες αποτυχίες επιθεώρησης και βελτιωμένα χρονοδιαγράμματα παράδοσης έργων.

Συντονισμός μεταξύ ομάδων EPC και Δομικών Μηχανικών

Η αποτελεσματική ενσωμάτωση διαδρόμων απαιτεί συνεργασία σε αρχικό στάδιο μεταξύ εργολάβων EPC, δομικών μηχανικών και σχεδιαστών συστημάτων στέγης. Ο καθυστερημένος συντονισμός οδηγεί συχνά σε εργασίες επανασχεδιασμού, υπερβάσεις κόστους ή ζητήματα συμμόρφωσης κατά τις φάσεις επιθεώρησης.

Σε έργα EPC υψηλής απόδοσης, ο σχεδιασμός διαδρόμου συντήρησης ενσωματώνεται στην αρχική φάση του δομικού σχεδιασμού της οροφής, διασφαλίζοντας πλήρη συμβατότητα με τη διάταξη φωτοβολταϊκών συστημάτων, τον σχεδιασμό αποχέτευσης και τη μοντελοποίηση κατανομής φορτίου.

Συνήθεις μηχανολογικές βλάβες σε συστήματα βιομηχανικών διαδρόμων

Λανθασμένη κατανομή φορτίου σε αδύναμες κατασκευές στέγης

Μία από τις πιο σοβαρές μηχανικές αστοχίες συμβαίνει όταν τα φορτία των διαδρόμων δεν κατανέμονται σωστά στα δομικά σημεία στήριξης. Αυτό μπορεί να οδηγήσει σε τοπική παραμόρφωση της οροφής ή μακροχρόνια δομική κόπωση.

Αγνοώντας τη Θερμική Διαστολή σε Μεταλλικά Συστήματα

Τα μεταλλικά συστήματα διαδρόμων διαστέλλονται και συστέλλονται υπό διακυμάνσεις θερμοκρασίας. Εάν δεν ληφθεί υπόψη η θερμική διαστολή κατά τη διάρκεια του σχεδιασμού, μπορεί να συσσωρευτεί δομική τάση στα σημεία σύνδεσης, οδηγώντας σε παραμόρφωση ή αστοχία της άρθρωσης με την πάροδο του χρόνου.

Κακή ενσωμάτωση με διαδρομές συντήρησης φωτοβολταϊκών

Οι διάδρομοι πεζών που δεν είναι ευθυγραμμισμένοι με τις διαδρομές συντήρησης των φωτοβολταϊκών δημιουργούν λειτουργικές ανεπάρκειες, αναγκάζοντας τους τεχνικούς να πατήσουν πάνω σε μονάδες ή να παρακάμψουν ασφαλείς διαδρομές πρόσβασης. Αυτό αυξάνει τόσο τους κινδύνους ασφάλειας όσο και το ενδεχόμενο υποβάθμισης του συστήματος.

Χρήση υλικών μη βιομηχανικής ποιότητας

Η χρήση υλικών χαμηλής ποιότητας είναι μια συχνή αιτία πρόωρης βλάβης του συστήματος σε βιομηχανικά περιβάλλοντα στέγης. Η διάβρωση, η δομική εξασθένηση και η επιφανειακή υποβάθμιση μπορεί να εμφανιστούν γρήγορα όταν τα υλικά δεν είναι κατάλληλα για βιομηχανικές συνθήκες έκθεσης.

Υψηλής ποιότητας έργα EPC καθορίζουν με συνέπεια υλικά SUS304 ή ισοδύναμης ποιότητας για να εξασφαλίσουν μακροπρόθεσμη δομική σταθερότητα και συμμόρφωση μεσυμμόρφωση στον ηλιακό διάδρομοπροσδοκίες.

Τεκμηρίωση Συμμόρφωσης και Απαιτήσεις Έγκρισης Έργου EPC

Τεχνικά Σχέδια και Αναφορές Υπολογισμού Φορτίου σε Έργα Ηλιακών Διαδρομών

Σε βιομηχανικά ηλιακά έργα EPC, η τεκμηρίωση συμμόρφωσης δεν είναι προαιρετική—είναι υποχρεωτικό στοιχείο της έγκρισης έργου, ειδικά για εγκαταστάσεις σε στέγες εργοστασίων που περιλαμβάνουν δομικές τροποποιήσεις ή πρόσθετα φέροντα συστήματα, όπως διάδρομοι συντήρησης.

Τα μηχανικά σχέδια περιλαμβάνουν συνήθως σχέδια δομικής διάταξης, υπολογισμούς κατανομής φορτίου, λεπτομέρειες σύνδεσης και διαγράμματα ολοκλήρωσης με φωτοβολταϊκά συστήματα. Αυτά τα έγγραφα χρησιμοποιούνται από δομικούς μηχανικούς και τρίτους επιθεωρητές για την επικύρωση της ασφάλειας του συστήματος και της συμμόρφωσης με τις προδιαγραφές του έργου.

Οι αναφορές υπολογισμού φορτίου είναι ιδιαίτερα σημαντικές σεσυμμόρφωση στον ηλιακό διάδρομοεπικύρωση, καθώς αποδεικνύουν ότι το σύστημα διαδρόμου μπορεί να υποστηρίξει με ασφάλεια το προσωπικό και τον εξοπλισμό συντήρησης χωρίς να διακυβεύεται η ακεραιότητα της οροφής.

Απαιτήσεις πιστοποίησης υλικού (SUS304 και δομική επικύρωση)

Η ιχνηλασιμότητα των υλικών είναι μια κρίσιμη απαίτηση στις βιομηχανικές προμήθειες. Οι εργολάβοι και οι διανομείς EPC απαιτούν συνήθως πιστοποιητικά μύλου, επαλήθευση ποιότητας υλικού (όπως πιστοποίηση ανοξείδωτου χάλυβα SUS304) και αναφορές επικύρωσης αντοχής στη διάβρωση.

Αυτά τα έγγραφα διασφαλίζουν ότι το εγκατεστημένο σύστημα ταιριάζει με τις μηχανικές προδιαγραφές και ανταποκρίνεται στις προσδοκίες μακροπρόθεσμης ανθεκτικότητας σε βιομηχανικά περιβάλλοντα όπως παράκτια εργοστάσια, κόμβους εφοδιαστικής και εγκαταστάσεις παραγωγής χημικών.

Δοκιμές TÜV και Τρίτων στο Διαγωνισμό EPC

Στις διεθνείς διαδικασίες υποβολής προσφορών EPC, απαιτείται συχνά πιστοποίηση τρίτων, όπως οι εκθέσεις δοκιμών TÜV, για την επικύρωση της δομικής ασφάλειας, της απόδοσης του υλικού και της ανθεκτικότητας του συστήματος.

Ενώ οι απαιτήσεις πιστοποίησης ποικίλλουν ανάλογα με την περιοχή και τον τύπο του έργου, τα αποτελέσματα δοκιμών που έχουν επαληθευτεί ανεξάρτητα βελτιώνουν σημαντικά την αξιοπιστία του εργολάβου και αυξάνουν την πιθανότητα να κερδίσουμε βιομηχανικά συμβόλαια ηλιακής ενέργειας μεγάλης κλίμακας.

Για τους διανομείς και τους χονδρεμπόρους, τα πιστοποιημένα συστήματα μειώνουν επίσης τον κίνδυνο προμήθειας και απλοποιούν τις μεταγενέστερες διαδικασίες έγκρισης έργων.

Γιατί τα συστήματα διαδρομών με βαθμό συμμόρφωσης βελτιώνουν την κερδοφορία EPC

Από την εμπορική σκοπιά του EPC, τα συστήματα διαδρόμων συντήρησης δεν είναι απλώς υποδομές ασφάλειας — επηρεάζουν άμεσα την κερδοφορία του έργου μέσω της αποδοτικότητας κόστους, της μείωσης του κινδύνου και της λειτουργικής απόδοσης.

Μειωμένος χρόνος εγκατάστασης και κόστος εργασίας

Τα τυποποιημένα αρθρωτά συστήματα διαδρόμων μειώνουν τις απαιτήσεις κατασκευής επί τόπου, επιτρέποντας στους εργολάβους EPC να συντομεύουν τα χρονοδιαγράμματα εγκατάστασης και να μειώνουν την εξάρτηση από ειδικευμένο εργατικό δυναμικό. Αυτό μειώνει άμεσα το συνολικό κόστος εκτέλεσης του έργου.

Χαμηλότερη εγγύηση και κίνδυνος μετά την πώληση

Τα σωστά σχεδιασμένα συστήματα διαδρόμου μειώνουν την πιθανότητα ζημιάς στην οροφή, ζητημάτων διαρροής και δομικών αστοχιών, γεγονός που με τη σειρά του μειώνει τις αξιώσεις εγγύησης και τις μακροπρόθεσμες υποχρεώσεις συντήρησης.

Υψηλότερο ποσοστό κέρδους έργου σε ανταγωνιστικές προσφορές EPC

Σε ανταγωνιστικά περιβάλλοντα προσφορών EPC, ο σχεδιασμός και η τεκμηρίωση του συστήματος έτοιμου για συμμόρφωση βελτιώνουν σημαντικά την τεχνική βαθμολογία. Έργα με σαφήσυμμόρφωση στον ηλιακό διάδρομοη τεκμηρίωση είναι πιο πιθανό να περάσει στάδια τεχνικής αξιολόγησης.

Βελτιωμένη μακροπρόθεσμη απόδοση O&M

Οι καλά σχεδιασμένοι διάδρομοι συντήρησης επιτρέπουν ασφαλέστερους και ταχύτερους κύκλους επιθεώρησης, μειώνοντας το χρόνο διακοπής λειτουργίας των φωτοβολταϊκών συστημάτων και βελτιώνοντας τη συνολική σταθερότητα της ενεργειακής απόδοσης σε όλη τη διάρκεια ζωής του συστήματος.

Πώς τα συστήματα TopFenceSolar Engineering Walkway υποστηρίζουν έργα EPC

Το TopFenceSolar παρέχει συστήματα πεζών συντήρησης προσανατολισμένα στη μηχανική, σχεδιασμένα ειδικά για βιομηχανικές εφαρμογές ηλιακών στέγης. Η αρχιτεκτονική του συστήματος επικεντρώνεται στην ευθυγράμμιση της συμμόρφωσης, στη δομική αξιοπιστία και στην αποδοτικότητα εγκατάστασης EPC.

Αρθρωτή σχεδίαση βιομηχανικού βαθμού για απόδοση EPC

Η αρθρωτή δομή επιτρέπει γρήγορη εγκατάσταση σε μεγάλες επιφάνειες ταράτσας, ελαχιστοποιώντας την επιτόπια προσαρμογή και διασφαλίζοντας σταθερή ποιότητα μηχανικής σε πολλές ζώνες έργων.

Επιλογές υλικών για διαφορετικά βιομηχανικά περιβάλλοντα

Τα συστήματα είναι διαθέσιμα σε διαμορφώσεις από ανοξείδωτο χάλυβα SUS304 και κράμα αλουμινίου υψηλής αντοχής, επιτρέποντας στους εργολάβους EPC να επιλέγουν κατάλληλες λύσεις με βάση την έκθεση στη διάβρωση, τις απαιτήσεις φορτίου και τους περιορισμούς προϋπολογισμού.

Σχεδίαση αδιάβροχης ολοκλήρωσης χωρίς διείσδυση

Για την προστασία της ακεραιότητας της οροφής, τα συστήματα διαδρόμων έχουν σχεδιαστεί για να υποστηρίζουν μεθόδους εγκατάστασης χωρίς διείσδυση χρησιμοποιώντας επιθέματα κατανεμημένου φορτίου και στρώσεις απομόνωσης EPDM. Αυτό μειώνει σημαντικά τους κινδύνους στεγανοποίησης σε βιομηχανικά συστήματα στέγης.

Συμβατότητα με Μηχανική διάταξης Φ/Β μεγάλης κλίμακας

Το σύστημα έχει σχεδιαστεί για να ενσωματώνεται με τις κύριες δομές στήριξης φωτοβολταϊκών, διασφαλίζοντας συμβατότητα με διατάξεις φωτοβολταϊκών σιδηροδρομικών γραμμών και έρματος που χρησιμοποιούνται σε βιομηχανικά έργα στέγης.

Τελική προοπτική μηχανικής: Συμμόρφωση ως βασική αρχή σχεδιασμού σε βιομηχανικούς ηλιακούς διαδρόμους

Οι διάδρομοι βιομηχανικής συντήρησης δεν πρέπει να αντιμετωπίζονται ως δευτερεύοντα αξεσουάρ στέγης. Στη σύγχρονη ηλιακή μηχανική EPC, αποτελούν θεμελιώδες μέρος του σχεδιασμού δομικής ασφάλειας, επηρεάζοντας άμεσα την αξιοπιστία του συστήματος, τη λειτουργική απόδοση και την απόδοση μακροπρόθεσμης συντήρησης.

Καθώς η εγκατάσταση φωτοβολταϊκών συνεχίζει να επεκτείνεται σε βιομηχανικές εγκαταστάσεις,συμμόρφωση στον ηλιακό διάδρομοθα παραμείνει ένας κρίσιμος παράγοντας αξιολόγησης για την έγκριση μηχανικής, τις αποφάσεις προμηθειών και τις διαδικασίες επιλογής αναδόχων EPC.

Έργα που ενσωματώνουν ζητήματα συμμόρφωσης νωρίς στη φάση του σχεδιασμού επιτυγχάνουν σταθερά καλύτερη απόδοση εγκατάστασης, χαμηλότερο κόστος κύκλου ζωής και υψηλότερες επιδόσεις λειτουργικής ασφάλειας.
