Πώς να επιλέξετε το σωστό άγκιστρο ηλιακής οροφής με βάση τον τύπο πλακιδίων: Ένας οδηγός μηχανικής για εγκαταστάτες ηλιακών, εργολάβους EPC και ομάδες προμηθειών

Γιατί η επιλογή γάντζου ηλιακής στέγης είναι μια κρίσιμη απόφαση μηχανικής

Επιλέγοντας το σωστόηλιακός γάντζος στέγηςγια α ηλιακό σύστημα τοποθέτησης κεραμοσκεπήςδεν είναι μια μικρή απόφαση υλικού—καθορίζει άμεσα τη δομική σταθερότητα, την αδιάβροχη ακεραιότητα, την αποδοτικότητα εγκατάστασης και τη μακροπρόθεσμη αξιοπιστία του στοιχείου. Σε εμπορικά και βιομηχανικά έργα στέγης, δεν ταιριάζει καλάγάντζος οροφής για τοποθέτηση ηλιακής στέγης κεραμοσκεπήςμπορεί να οδηγήσει σε ραγισμένα πλακίδια, εισροή νερού, αστοχία ανύψωσης υπό φορτία ανέμου και δαπανηρή επανεπεξεργασία που επηρεάζει τα χρονοδιαγράμματα του έργου και την έκθεση στην εγγύηση.

Σε αντίθεση με τις μεταλλικές στέγες ή τις επίπεδες στέγες από σκυρόδεμα, οι κεραμοσκεπές διαφέρουν σημαντικά ως προς τη γεωμετρία, το πάχος, την ευθραυστότητα, τη συμπεριφορά μεταφοράς φορτίου και τους περιορισμούς εγκατάστασης. Μια καθολική προσέγγιση γάντζου είναι τεχνικά ελαττωματική. Η σωστή μέθοδος απαιτεί την αντιστοίχιση της γεωμετρίας του γάντζου, της δυνατότητας προσαρμογής ύψους, του σχεδιασμού της πλάκας βάσης και της ποιότητας υλικού με τον συγκεκριμένο τύπο πλακιδίων και τη δομή του δοκού κάτω από αυτό.

Αυτός ο τεχνικός οδηγός παρέχει ένα δομημένο πλαίσιο για την επιλογή του σωστούηλιακός γάντζος στέγηςμε βάση τον τύπο πλακιδίων. Ενσωματώνει τη μηχανική στέγης, τις εκτιμήσεις δομικού φορτίου, την απόδοση του υλικού και την πρακτική πραγματικότητα της εγκατάστασης. Ο στόχος είναι να υποστηριχθούν οι ομάδες μηχανικών, οι διαχειριστές προμηθειών και οι ενοποιητές συστημάτων ηλιακής εγκατάστασης στη λήψη αποφάσεων βάσει δεδομένων που μειώνουν τον κίνδυνο και βελτιώνουν την κερδοφορία του έργου.

1. Γιατί η επιλογή Solar Roof Hook είναι μια δομική απόφαση, όχι απλώς μια επιλογή εξαρτημάτων

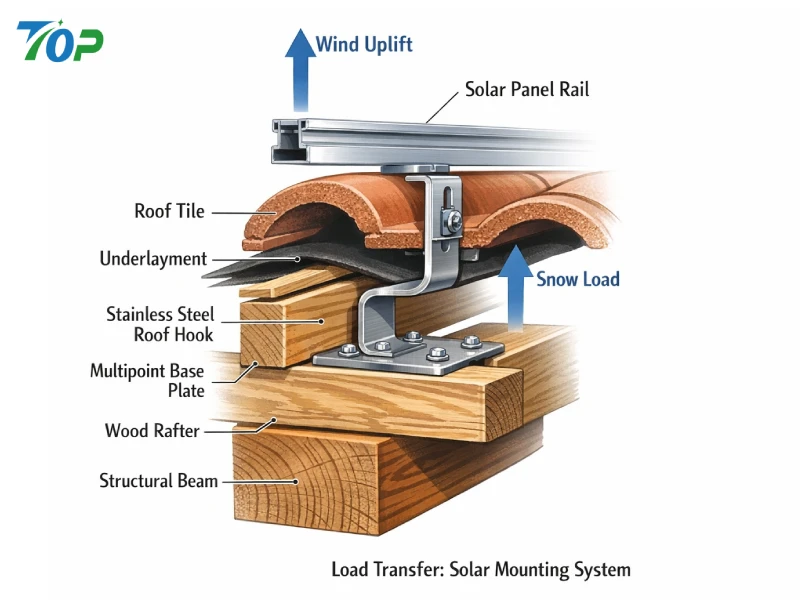

Σε μια ηλιακή εγκατάσταση κεραμοσκεπής, το άγκιστρο οροφής χρησιμεύει ως η κύρια δομική διεπαφή μεταξύ της ράγας στήριξης φωτοβολταϊκών και των φερόντων δοκών του κτιρίου. Η διαδρομή φόρτωσης έχει ως εξής:

• Ηλιακή μονάδα → ράγα στήριξης → γάντζος οροφής → δομική δοκός → δομή κτιρίου

Το ίδιο το πλακάκι είναιδενένα δομικό φέρον στοιχείο. Τα περισσότερα πλακίδια από πηλό, σκυρόδεμα και σχιστόλιθο έχουν σχεδιαστεί κυρίως για στεγανοποίηση και όχι για συγκεντρωμένα μηχανικά φορτία. Όταν αηλιακή τοποθέτηση για κεραμοσκεπήΤο σύστημα είναι εγκατεστημένο, το άγκιστρο πρέπει να μεταφέρει τα φορτία απευθείας στις δοκούς, αποφεύγοντας την υπερβολική πίεση στα γύρω πλακάκια.

Από μηχανολογική άποψη, το άγκιστρο πρέπει να αντέχει:

• Νεκρό φορτίο (ενότητες + ράγες + εξοπλισμός τοποθέτησης)
• Φορτία ανύψωσης και αναρρόφησης ανέμου
• Φορτία χιονιού (όπου ισχύει)
• Τάσεις θερμικής διαστολής
• Δυναμική κόπωση άνω των 25+ ετών

Τα διεθνή δομικά πρότυπα όπως το ASCE 7 (American Society of Civil Engineers, 2022) τονίζουν ότι τα ηλιακά συστήματα ταράτσας πρέπει να αξιολογούνται για φορτία ανέμου λαμβάνοντας υπόψη το ύψος του κτιρίου, την κατηγορία έκθεσης και την τοπική ταχύτητα ανέμου. Επομένως, τα άγκιστρα οροφής πρέπει να επιλέγονται με επαρκή φέρουσα ικανότητα και δοκιμασμένα δεδομένα απόδοσης.

Η παράβλεψη αυτών των δομικών πραγματικοτήτων αυξάνει τον κίνδυνο:

• Ρηγμάτωση πλακιδίων λόγω συγκέντρωσης σημειακού φορτίου
• Παραμόρφωση αγκίστρου υπό ανύψωση
• Εξαγωγή στερέωσης από μικρού μεγέθους δοκάρια
• Διείσδυση νερού λόγω ακατάλληλης απόστασης πλακιδίων

Επομένως, επιλέγοντας έναγάντζος οροφής από ανοξείδωτο χάλυβαδεν αφορά απλώς την αντίσταση στη διάβρωση — πρόκειται για τη διασφάλιση της δομικής συμβατότητας με το σύστημα οροφής.

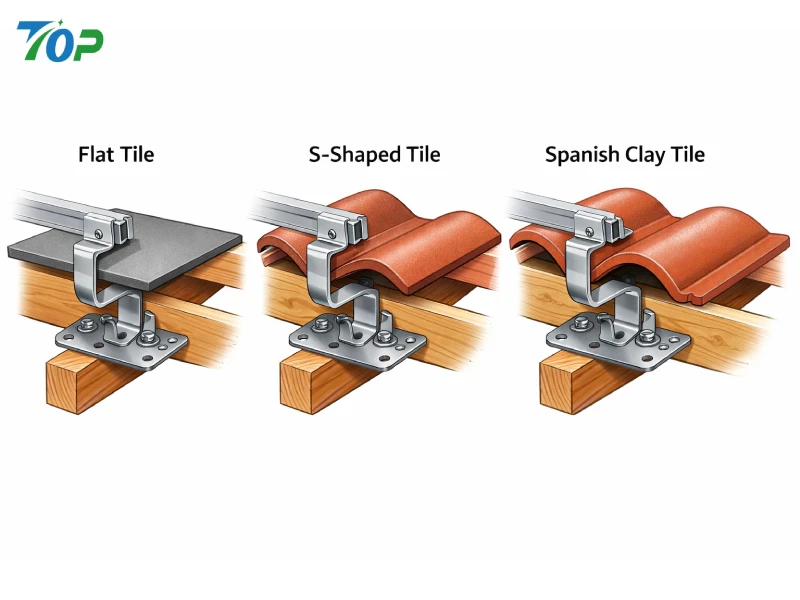

2. Κατανόηση των κοινών τύπων κεραμοσκεπών που χρησιμοποιούνται σε ηλιακά έργα

Οι διαφορετικές γεωμετρίες πλακιδίων απαιτούν θεμελιωδώς διαφορετικέςηλιακός γάντζος στέγηςδιαμορφώσεις. Ακολουθεί μια τεχνική ανάλυση των κοινών τύπων κεραμοσκεπών που συναντώνται σε οικιακά, εμπορικά και ελαφρά βιομηχανικά ηλιακά έργα.

2.1 Επίπεδη κεραμοσκεπή από σκυρόδεμα

Τα επίπεδα πλακάκια από σκυρόδεμα χρησιμοποιούνται ευρέως στην Ευρώπη, την Αυστραλία και μέρη της Ασίας. Συνήθως κυμαίνονται από 10-15 mm σε πάχος και έχουν αλληλοκαλυπτόμενα προφίλ αλληλομανδάλωσης.

Δομικά χαρακτηριστικά:

• Σχετικά υψηλή αντοχή σε θλίψη
• Μέτρια ευθραυστότητα
• Ομοιόμορφο προφίλ επίπεδης επιφάνειας
• Σταθερή κάθετη απόσταση πλακιδίων

Σεηλιακή τοποθέτηση για επίπεδη κεραμοσκεπήσε εφαρμογές, η κύρια πρόκληση σχεδιασμού είναι η εξασφάλιση επαρκούς απόστασης μεταξύ του βραχίονα του γάντζου και της κάτω πλευράς του πλακιδίου. Εάν το ύψος του γάντζου είναι ανεπαρκές, το πλακίδιο θα ακουμπήσει απευθείας στο άγκιστρο, δημιουργώντας συγκεντρωμένα σημεία πίεσης.

Προτεινόμενες εκτιμήσεις:

• Γάντζος οροφής με ρυθμιζόμενο ύψος
• Φαρδιά πλάκα βάσης για αγκύρωση δοκών
• Ελάχιστο διάκενο πλακιδίων 3–5 mm

2.2 Καμπυλωτή κεραμοσκεπή Ισπανική / Ρωμαϊκή

Τα ισπανικά ή ρωμαϊκά πλακάκια έχουν κυματοειδές προφίλ με εναλλασσόμενες κυρτές και κοίλες καμπύλες. Αυτά τα πλακάκια είναι κοινά σε μεσογειακά κλίματα και πολυτελή κτίρια κατοικιών.

Μηχανικές Προκλήσεις:

• Μη επίπεδη επιφάνεια επαφής
• Μεταβλητό ύψος πλακιδίων
• Περιορισμένος χώρος εγκατάστασης μεταξύ των καμπυλών
• Μεγαλύτερος κίνδυνος θραύσης κατά την ανύψωση

Γιαηλιακό στερέωμα για ισπανική κεραμοσκεπή, ένα τυπικό επίπεδο άγκιστρο είναι συχνά ακατάλληλο. Ο γάντζος πρέπει να έχει:

• Εκτεταμένο εύρος κάθετης ρύθμισης
• Στενός βραχίονας για να χωράει κάτω από κυρτό πλακάκι
• Βελτιστοποιημένη πλευρική μετατόπιση για ευθυγράμμιση με δοκό

Η αποτυχία αντιστοίχισης της γεωμετρίας της καμπυλότητας οδηγεί συχνά σε ακατάλληλη τοποθέτηση καθισμάτων και έκθεση στο υδάτινο μονοπάτι.

2.3 Κεραμοσκεπή από σχιστόλιθο

Ο σχιστόλιθος είναι ένα υλικό στέγης από φυσική πέτρα, γνωστό για ανθεκτικότητα και αισθητική, αλλά είναι εξαιρετικά εύθραυστο υπό σημειακή φόρτιση.

Βασικά ζητήματα:

• Χαμηλή ανοχή στην καταπόνηση διάτρησης
• Λεπτό πάχος πλακιδίων
• Υψηλό κόστος αντικατάστασης

Σεηλιακή τοποθέτηση για οροφή από σχιστόλιθοΣυχνά απαιτούνται εγκαταστάσεις, εξαιρετικά λεπτά άγκιστρα ή εξειδικευμένα συστήματα αναλαμπής. Η ακατάλληλη ανύψωση των πλακιδίων από σχιστόλιθο μπορεί να προκαλέσει αόρατα μικρο-κατάγματα που αργότερα διαδίδονται υπό θερμική ανακύκλωση.

Επειδή ο σχιστόλιθος έχει ελάχιστη αντοχή σε κάμψη, η ευθυγράμμιση της πλάκας βάσης πρέπει να είναι ακριβής για να αποφευχθεί η μεταφορά ροπής στην επιφάνεια του πλακιδίου.

2.4 Πήλινη κεραμοσκεπή

Τα πήλινα πλακάκια είναι ελαφριά αλλά πολύ εύθραυστα. Παρουσιάζουν καλή αντοχή στις καιρικές συνθήκες αλλά περιορισμένη δομική ανθεκτικότητα σε συγκεντρωμένο φορτίο.

Κοινοί κίνδυνοι σεηλιακά συστήματα τοποθέτησης κεραμοσκεπήςΗ χρήση πλακιδίων από πηλό περιλαμβάνει:

• Ράγισμα λόγω υπερβολικής σύσφιξης
• Είσοδος νερού εάν τα πλακάκια δεν έχουν επανατοποθετηθεί σωστά
• Ανομοιόμορφη απόσταση πλακιδίων που επηρεάζει την τοποθέτηση του γάντζου

Ένα ρυθμιζόμενογάντζος στέγης για κεραμοσκεπήμε ενισχυμένο κάτω βραχίονα και ακριβές διάκενο πλακιδίων είναι απαραίτητο.

2.5 Ασφαλτική στέγη βότσαλα (Συγκριτική Αναφορά)

Αν και δεν είναι σύστημα κεραμιδιών, τα ασφαλτικά βότσαλα συχνά συγκρίνονται με κεραμοσκεπές. Σε εφαρμογές βότσαλα, τα πόδια L με φλας χρησιμοποιούνται συνήθως αντί για τα παραδοσιακά άγκιστρα πλακιδίων.

Αυτή η διάκριση είναι κρίσιμη. Η απόπειρα χρήσης γάντζων κεραμοσκεπής σε συστήματα βότσαλας —ή αντίστροφα— θέτει σε κίνδυνο την ακεραιότητα της στεγανοποίησης και παραβιάζει τις τυπικές πρακτικές εγκατάστασης (International Code Council, 2021).

3. Βασικά τεχνικά κριτήρια για την επιλογή του σωστού γάντζου ηλιακής στέγης

Όταν επιλέγετε ένακατασκευαστής γάντζων ηλιακής οροφήςή για την αξιολόγηση μοντέλων αγκίστρου, οι ομάδες προμηθειών και μηχανικών θα πρέπει να αξιολογήσουν τις ακόλουθες πέντε τεχνικές διαστάσεις.

3.1 Ύψος αγκίστρου και ρυθμιζόμενο εύρος

Το πάχος των πλακιδίων και το ύψος επικάλυψης διαφέρουν μεταξύ κατασκευαστών και περιοχών. Ένα μη ρυθμιζόμενο άγκιστρο κινδυνεύει από ανεπαρκές διάκενο ή υπερβολικό διάκενο που διακυβεύει τη μεταφορά φορτίου.

Βέλτιστη πρακτική:

• Κατακόρυφη ρύθμιση ≥ 30–50 mm
• Διάκενο για την αποφυγή άμεσης συμπίεσης πλακιδίων
• Συμβατότητα με κοινά σιδηροδρομικά συστήματα

Η προσαρμοστικότητα βελτιώνει την ευελιξία του πεδίου και μειώνει την ανάγκη για πολλαπλά αποθέματα SKU.

3.2 Σχεδιασμός πλάκας βάσης και κατανομή φορτίου

Η πλάκα βάσης αγκυρώνει το άγκιστρο στην δοκό. Μια στενή ή λεπτή βάση αυξάνει τη συγκέντρωση της πίεσης του συνδετήρα και μειώνει την αντίσταση έλξης.

Σύμφωνα με την έρευνα δομικών συνδετήρων (American Wood Council, 2018), η ικανότητα απόσυρσης εξαρτάται από το βάθος ενσωμάτωσης και την πυκνότητα του ξύλου. Επομένως:

• Πάχος πλάκας βάσης ≥ 4–5 mm από ανοξείδωτο χάλυβα
• Τουλάχιστον δύο δομικοί συνδετήρες
• Συμμόρφωση με την απόσταση ακμών

3.3 Βαθμός υλικού και αντοχή στη διάβρωση

Πιο premiumάγκιστρα οροφής από ανοξείδωτο χάλυβαχρησιμοποιήστε SUS304 ή SUS316.

• SUS304: Κατάλληλο για εσωτερικά περιβάλλοντα
• SUS316: Συνιστάται για παράκτιες ή περιοχές με υψηλή αλατότητα

Η διάβρωση μειώνει την αντοχή στη διατομή με την πάροδο του χρόνου. Για συστήματα σχεδιασμού 25 ετών, η επιλογή υλικού πρέπει να ταιριάζει με την κατηγορία περιβαλλοντικής έκθεσης (ISO 9223).

3.4 Αδιάβροχη ενσωμάτωση

Η ανύψωση πλακιδίων δημιουργεί προσωρινή έκθεση του υποστρώματος. Η ακατάλληλη επανατοποθέτηση ή η έλλειψη αναλαμπής αυξάνει τον κίνδυνο διαρροής.

Βέλτιστη πρακτική:

• Τακάκια στεγανοποίησης EPDM
• Συμβατό που αναβοσβήνει όπου απαιτείται
• Κόψιμο πλακιδίων αντί για υπερβολική δύναμη

3.5 Συμβατότητα με Rafter Layout

Η τοποθέτηση του γάντζου περιορίζεται από την απόσταση των δοκών, συνήθως 400–600 mm. Εάν η γεωμετρία του αγκίστρου δεν επιτρέπει την πλευρική μετατόπιση, η εγκατάσταση καθίσταται αναποτελεσματική και δομικά παραβιάζεται.

Προχωρημένοςηλιακός γάντζος στέγηςΤα σχέδια ενσωματώνουν πλευρική δυνατότητα προσαρμογής για ευθυγράμμιση με δομικά μέλη χωρίς να πιέζουν πλακίδια.

4. Ανάλυση κινδύνου: Συνέπειες λανθασμένης επιλογής γάντζου στέγης

Ακατάλληλοςηλιακή τοποθέτηση κεραμοσκεπήςΗ επιλογή εξαρτημάτων αυξάνεται:

• Χρόνος εγκατάστασης κατά 15–30%
• Υλικά απόβλητα λόγω σπασμένων πλακιδίων
• Έκθεση εγγύησης για αξιώσεις διαρροής
• Διαρθρωτική ευθύνη σε συμβάντα ανύψωσης ανέμου

Οι αστοχίες που προκαλούνται από τον άνεμο έχουν τεκμηριωθεί σε ηλιακά συστήματα ταράτσας όπου χρησιμοποιήθηκαν ανεπαρκείς μέθοδοι στερέωσης (Kopp et al., 2012). Ενώ οι μονάδες λαμβάνουν συχνά την πρωταρχική προσοχή, το υλικό προσάρτησης συχνά καθορίζει τη δυνατότητα επιβίωσης του συστήματος.

Για τις ομάδες προμηθειών, το συνολικό εγκατεστημένο κόστος πρέπει να περιλαμβάνει τον μετριασμό του κινδύνου—όχι μόνο την τιμή μονάδας υλικού.

5. Στρατηγικοί προβληματισμοί για τις προμήθειες για εμπορικά έργα

Για εμπορικά έργα πολλαπλών τοποθεσιών, τυποποίηση αηλιακή τοποθέτηση για κεραμοσκεπήη λύση βελτιώνει:

• Έλεγχος αποθεμάτων
• Αποτελεσματικότητα εκπαίδευσης εγκατάστασης
• Συνέπεια διασφάλισης ποιότητας
• Μακροπρόθεσμη προβλεψιμότητα συντήρησης

Ωστόσο, η τυποποίηση δεν πρέπει να παρακάμπτει τη συμβατότητα μηχανικής. Η σωστή προσέγγιση είναι να επιλέξετε έναν κατασκευαστή ικανό:

• Παροχή εκθέσεων δομικών δοκιμών
• Προσφέρει ρυθμιζόμενα σχέδια γάντζων
• Υποστήριξη προσαρμογής για μοναδικές γεωμετρίες πλακιδίων
• Παροχή συνέπειας παρτίδας για μεγάλες παραγγελίες

Σε περιβάλλοντα προμηθειών μεγάλου όγκου, επιλέγοντας το σωστόκατασκευαστής γάντζων ηλιακής οροφήςγίνεται μια απόφαση στρατηγικής συνεργασίας και όχι μια αγορά συναλλαγής.

6. Μήτρα επιλογής γάντζου ηλιακής στέγης ανά τύπο κεραμιδιού

Για ομάδες μηχανικών που διαχειρίζονται πολλαπλάηλιακή τοποθέτηση κεραμοσκεπήςέργα σε όλες τις περιφέρειες, ένα δομημένο εργαλείο σύγκρισης βελτιώνει σημαντικά την αποτελεσματικότητα της λήψης αποφάσεων. Αντί να επιλέξετε αηλιακός γάντζος στέγηςμε βάση αποκλειστικά την εμφάνιση ή την τιμή, η επιλογή πρέπει να λαμβάνει υπόψη τη συμβατότητα της γεωμετρίας, τη συμπεριφορά μεταφοράς φορτίου, την περιβαλλοντική έκθεση και την ανοχή εγκατάστασης.

Η παρακάτω μήτρα παρέχει ένα πρακτικό πλαίσιο αναφοράς για την αντιστοίχιση τύπων γάντζων με κατηγορίες πλακιδίων στέγης. Η τελική επικύρωση μηχανικής θα πρέπει πάντα να λαμβάνει υπόψη τους δομικούς υπολογισμούς για συγκεκριμένο χώρο σύμφωνα με τους τοπικούς οικοδομικούς κώδικες.

Τύπος πλακιδίων	Συνιστώμενη διαμόρφωση γάντζου	Απαίτηση προσαρμοστικότητας	Βαθμός υλικού	Επίπεδο κινδύνου εγκατάστασης	Σημειώσεις Μηχανικής
Επίπεδο Πλακάκι σκυροδέματος	Στάνταρ ρυθμιζόμενο επίπεδο άγκιστρο	Κάθετη ρύθμιση 30–50 mm	SUS304 (ενδοχώρα) / SUS316 (παράκτιο)	Μέσον	Εξασφαλίστε διάκενο πλακιδίων ≥3 mm για να αποτρέψετε την πίεση συμπίεσης
Ισπανικό / Ρωμαϊκό Καμπύλο Πλακάκι	Ρυθμιζόμενο άγκιστρο με εκτεταμένο στενό βραχίονα	50 mm+ κατακόρυφο εύρος	SUS304 / SUS316	Ψηλά	Απαιτεί άνω βραχίονα συμβατό με καμπυλότητα και πλευρική μετατόπιση
Πλακάκι από σχιστόλιθο	Εξαιρετικά λεπτό άγκιστρο ή ενσωματωμένο σύστημα που αναβοσβήνει	Ελάχιστο ύψος, ακριβής ευθυγράμμιση	Προτιμάται το SUS316	Πολύ ψηλά	Αποφύγετε το σημειακό φορτίο σε σχιστόλιθο. εξετάστε την ενσωμάτωση που αναβοσβήνει
Πήλινο κεραμίδι	Ενισχυμένο ρυθμιζόμενο άγκιστρο κάτω βραχίονα	30–40 mm	SUS304 / SUS316	Ψηλά	Αποτρέψτε την υπερβολική σύσφιξη. διατηρήστε ομοιόμορφη επανατοποθέτηση πλακιδίων

Αυτός ο πίνακας επιλογής δείχνει ότι δεν υπάρχει καθολικήγάντζος στέγης για κεραμοσκεπήεφαρμογές. Κάθε διαμόρφωση πρέπει να αντιστοιχεί στη γεωμετρία των πλακιδίων και στη δομική συμπεριφορά.

7. Λεπτομερείς Τεχνικές Θεωρήσεις ανά Κατηγορία Πλακιδίων

7.1 Επίπεδη στέγη από κεραμίδια από σκυρόδεμα: Δομική σταθερότητα με ελεγχόμενο διάκενο

Τα συστήματα επίπεδων πλακιδίων είναι σχετικά φιλικά προς τον εγκαταστάτη σε σύγκριση με τις καμπύλες ή σχιστόλιθες στέγες. Ωστόσο, η ακατάλληλη επιλογή ύψους γάντζου μπορεί να προκαλέσει ακόμα αστάθεια συμπίεσης πλακιδίων ή ανύψωσης.

Βασικοί τομείς εστίασης της μηχανικής:

• Πάχος βραχίονα αγκίστρου επαρκές για να αντισταθεί στην κάμψη υπό την ανύψωση του ανέμου
• Πλάτος πλάκας βάσης συμβατό με τυπική απόσταση δοκών (400–600 mm)
• Τουλάχιστον δύο δομικές βίδες υστέρησης ανά άγκιστρο
• Συμμόρφωση με τις απαιτήσεις υπολογισμού φορτίου ανέμου ASCE 7

Σε ζώνες με ισχυρό άνεμο, οι δυνάμεις ανύψωσης μπορεί να υπερβούν τα 2,0 kPa ανάλογα με την ταξινόμηση ζώνης οροφής (ASCE, 2022). Επομένως, η επαλήθευση της επιτρεπόμενης αντίστασης έλξης των συνδετήρων είναι απαραίτητη όταν επιλέγετε αηλιακή τοποθέτηση για επίπεδη κεραμοσκεπή.

7.2 Ισπανική / Ρωμαϊκή κεραμοσκεπή: Διαχείριση καμπυλότητας και μεταφοράς φορτίου

Τα συστήματα κυρτών πλακιδίων εισάγουν ασύμμετρες διαδρομές φορτίου. Το άγκιστρο πρέπει να γεφυρώνει μεταξύ κοίλων και κυρτών επιφανειών πλακιδίων χωρίς να δημιουργεί συγκέντρωση τάσης.

Κρίσιμες παράμετροι σχεδιασμού:

• Ανοχή καμπυλότητας άνω βραχίονα
• Πλευρική προσαρμογή για ευθυγράμμιση δοκών
• Εκτεταμένο κατακόρυφο ύψος για να καθαριστούν οι κορυφές των πλακιδίων
• Δοκιμές κατασκευής υπό συνθήκες έκκεντρης φόρτισης

Επειδή τα κυρτά πλακάκια έχουν συχνά υψηλότερα ποσοστά θραύσης κατά την εγκατάσταση, επιλέγοντας ένα ρυθμιζόμενοηλιακός γάντζος στέγηςμειώνει το κόστος επανεπεξεργασίας και συντομεύει τους κύκλους εγκατάστασης.

7.3 Κεραμοσκεπή από σχιστόλιθο: Μηχανική Ακρίβειας και Μετριασμός Κινδύνων

Οι εγκαταστάσεις στέγης από σχιστόλιθο απαιτούν την υψηλότερη μηχανική πειθαρχία. Σε αντίθεση με τον πηλό ή το σκυρόδεμα, ο σχιστόλιθος δεν μπορεί να ανεχθεί κρούση ή συγκεντρωμένη ροπή.

Γιαηλιακή τοποθέτηση για οροφή από σχιστόλιθοσυστήματα, σκεφτείτε:

• Γεωμετρία γάντζου χαμηλού προφίλ
• Στρατηγική προδιάτρησης με αδιάβροχη προστασία μεμβράνης
• Ενσωμάτωση με μεταλλικό φλας όπου επιτρέπεται
• Χρήση ανθεκτικού στη διάβρωση SUS316 για διασφάλιση μακροπρόθεσμης αντοχής

Τα σφάλματα εγκατάστασης σε στέγες από σχιστόλιθο συχνά οδηγούν σε λανθάνουσες αστοχίες—μικρορωγμές που διαδίδονται λόγω των κύκλων κατάψυξης-απόψυξης (International Code Council, 2021).

7.4 Πήλινη κεραμοσκεπή: Έλεγχος ευθραυστότητας και ροπής

Τα πήλινα πλακίδια παρουσιάζουν χαμηλή αντοχή σε εφελκυσμό και περιορισμένη ανοχή κάμψης. Το υπερβολικό σφίξιμο των συνδετήρων είναι μια από τις πιο κοινές αιτίες θραύσης.

Βέλτιστες πρακτικές:

• Εργαλεία στερέωσης με ελεγχόμενη ροπή
• Ομοιόμορφη κοπή πλακιδίων για διάκενο από γάντζο
• Σχέδιο πλάκας βάσης που κατανέμει την πίεση
• Οπτική επιθεώρηση μετά την επανατοποθέτηση πλακιδίων

Επιλέγοντας ένα ενισχυμένογάντζος οροφής από ανοξείδωτο χάλυβαβελτιώνει τη δομική αξιοπιστία στα συστήματα οροφής από πηλό.

8. Συνήθη λάθη εγκατάστασης που αυξάνουν τον κίνδυνο του έργου

Σε όλο το εμπορικόηλιακή τοποθέτηση κεραμοσκεπήςέργα, τα ακόλουθα επαναλαμβανόμενα λάθη συμβάλλουν σε υπερβάσεις κόστους και μακροπρόθεσμη ευθύνη:

8.1 Χρήση γενικού γάντζου για όλους τους τύπους πλακιδίων

Η προσπάθεια τυποποίησης χρησιμοποιώντας ένα μοντέλο με ένα άγκιστρο οδηγεί συχνά σε κακή ευθυγράμμιση και ζημιά στο πλακίδιο. Απαιτούνται συγκεκριμένες λύσεις για τη γεωμετρία.

8.2 Παράβλεψη της μεταβολής της ζώνης φορτίου ανέμου

Οι γωνίες και τα άκρα της οροφής έχουν υψηλότερες δυνάμεις ανύψωσης. Η απόσταση των αγκίστρων πρέπει να αντικατοπτρίζει την ταξινόμηση ζωνών σύμφωνα με τους δομικούς κώδικες.

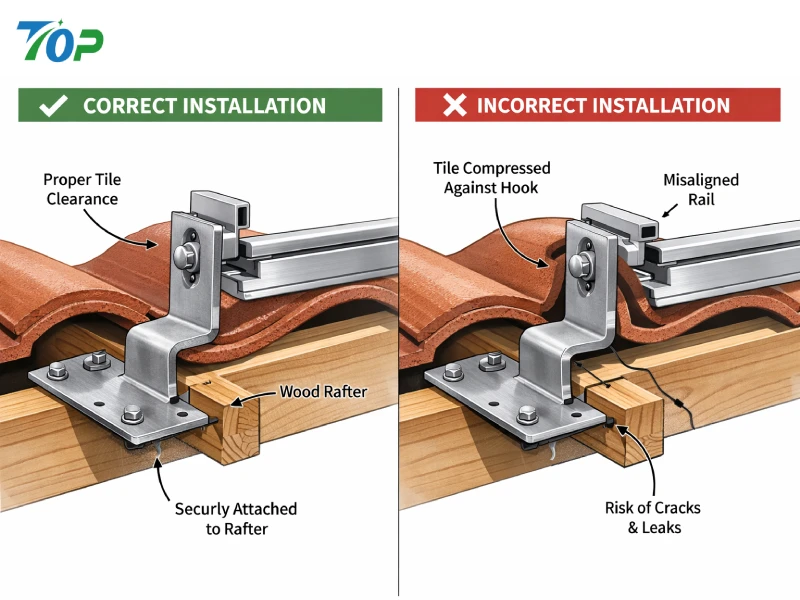

8.3 Ανεπαρκής διάκενο πλακιδίων

Η άμεση επαφή πλακιδίων με γάντζο μεταφέρει το φορτίο σε εύθραυστα υλικά στέγης, αυξάνοντας τον κίνδυνο θραύσης.

8.4 Ανεπαρκές βάθος ενσωμάτωσης συνδετήρα

Η ικανότητα απομάκρυνσης του συνδετήρα εξαρτάται από το βάθος ενσωμάτωσης και την πυκνότητα του ξύλου (American Wood Council, 2018). Η υποτίμηση αυτών των παραμέτρων μειώνει τα περιθώρια ασφαλείας του συστήματος.

8.5 Αποτυχία να ληφθεί υπόψη η θερμική διαστολή

Οι ράγες στήριξης από ανοξείδωτο χάλυβα και αλουμίνιο επεκτείνονται με διαφορετικούς ρυθμούς. Ο ακατάλληλος σχεδιασμός μπορεί να προκαλέσει μακροχρόνια πίεση στις συνδέσεις αγκίστρου.

9. Αποδοτικότητα Εγκατάστασης και Βελτιστοποίηση Κόστους Εργασίας

Επιλέγοντας το σωστόκατασκευαστής γάντζων ηλιακής οροφήςμπορεί να επηρεάσει σημαντικά την αποδοτικότητα της εγκατάστασης.

Χαρακτηριστικά που βελτιώνουν την παραγωγικότητα του πεδίου:

• Προσυναρμολογημένα ρυθμιζόμενα εξαρτήματα
• Σαφής τεκμηρίωση δομικού φορτίου
• Συνέπεια παρτίδων για μεγάλες παραγγελίες προμηθειών
• Συμβατός σχεδιασμός διεπαφής σιδηροτροχιών

Μελέτες σχετικά με την παραγωγικότητα των κατασκευών δείχνουν ότι η απλοποίηση της εγκατάστασης μειώνει τον χρόνο εργασίας κατά 10–25% σε επαναλαμβανόμενα συστήματα (Gould & Joyce, 2014). Σε μεγάλα χαρτοφυλάκια ηλιακών ταράτσας, τέτοιες εξοικονομήσεις επηρεάζουν σημαντικά τα περιθώρια κέρδους του έργου.

10. Επαλήθευση και Τεκμηρίωση Μηχανικού Φορτίου

Για τους εμπορικούς προγραμματιστές ηλιακής ενέργειας και τους εργολάβους EPC, η τεκμηρίωση είναι απαραίτητη. Ένα αξιόπιστοηλιακός γάντζος στέγηςΟ προμηθευτής θα πρέπει να παρέχει:

• Εκθέσεις δοκιμών μηχανικού φορτίου
• Πιστοποιητικά υλικού (SUS304 / SUS316)
• Δεδομένα ανάλυσης πεπερασμένων στοιχείων (εάν υπάρχουν)
• Ταξινόμηση αντοχής στη διάβρωση
• Αρχεία ιχνηλασιμότητας ποιοτικού ελέγχου

Η έρευνα δοκιμών φορτίου ανέμου (Kopp et al., 2012) καταδεικνύει ότι η ακεραιότητα της προσάρτησης είναι συχνά ο περιοριστικός παράγοντας στην απόδοση του συστήματος στον τελευταίο όροφο. Επομένως, η επιλογή αγκίστρου πρέπει να επικυρώνεται με μηχανικά στοιχεία και όχι με υποθέσεις.

11. Ανάλυση κόστους-οφέλους: Πέρα από την τιμή μονάδας

Οι αποφάσεις προμήθειας θα πρέπει να λαμβάνουν υπόψη την αξία του κύκλου ζωής και όχι το αρχικό μοναδιαίο κόστος. Μια χαμηλότερη τιμήγάντζος στέγης για κεραμοσκεπήπου στερείται προσαρμοστικότητας ή δομικής πιστοποίησης μπορεί να έχει ως αποτέλεσμα:

• Μεγαλύτερο κόστος αντικατάστασης πλακιδίων
• Εκτεταμένη διάρκεια εγκατάστασης
• Ασφαλιστικές διαφωνίες μετά από καιρικά φαινόμενα
• Μειωμένη μακροπρόθεσμη αξιοπιστία

Μια προσέγγιση συνολικού κόστους περιλαμβάνει:

• Κόστος υλικού
• Κόστος εργασίας
• Κόστος μετριασμού του κινδύνου
• Έκθεση εγγύησης
• Προβλεψιμότητα συντήρησης

Όταν αξιολογείται ολιστικά, μηχανικά ρυθμιζόμενοηλιακός γάντζος στέγηςΤα συστήματα συχνά παράγουν καλύτερη απόδοση επένδυσης σε μεγάλα εμπορικά χαρτοφυλάκια.

12. Πώς να επιλέξετε τον κατάλληλο κατασκευαστή γάντζου ηλιακής στέγης για έργα μεγάλης κλίμακας

Στην εμπορική και βασισμένη σε χαρτοφυλάκιο ηλιακή ενέργεια σε στέγες, επιλέγοντας ακατασκευαστής γάντζων ηλιακής οροφήςείναι μια στρατηγική απόφαση μηχανικής και διαχείρισης κινδύνου. Η σχεδιαστική ικανότητα του κατασκευαστή, ο έλεγχος παραγωγής και η διαφάνεια της τεκμηρίωσης επηρεάζουν άμεσα την αποδοτικότητα της εγκατάστασης, τη δομική αξιοπιστία και τη μακροπρόθεσμη απόδοση του στοιχείου.

Πέρα από την αξιολόγηση της τιμής και του χρόνου παράδοσης, οι ομάδες προμηθειών και μηχανικών θα πρέπει να αξιολογούν τις ακόλουθες διαστάσεις κατά την προμήθειαηλιακός γάντζος στέγηςσυστήματα για έργα ηλιακής τοποθέτησης κεραμοσκεπής.

12.1 Μηχανική ικανότητα και δομική επικύρωση

Ένας εξουσιοδοτημένος κατασκευαστής θα πρέπει να παρέχει δεδομένα μηχανικής επικύρωσης που αποδεικνύουν τη φέρουσα ικανότητα υπό προσομοιωμένη ανύψωση ανέμου και συνθήκες πίεσης προς τα κάτω.

Βασικά έγγραφα προς αίτηση:

• Εκθέσεις δοκιμής στατικού φορτίου
• Πιστοποίηση αντοχής σε εφελκυσμό υλικού
• Τεκμηρίωση ανάλυσης πεπερασμένων στοιχείων (FEA).
• Επικύρωση συμβατότητας συνδετήρων
• Ταξινόμηση αντοχής στη διάβρωση σύμφωνα με το ISO 9223

Τα συστήματα προσάρτησης είναι συχνά ο πιο αδύναμος κρίκος στις ηλιακές εγκαταστάσεις στον τελευταίο όροφο. Η έρευνα αιολικής μηχανικής επιβεβαιώνει ότι τα συστήματα που τοποθετούνται στην ταράτσα πρέπει να αξιολογούνται ως ολοκληρωμένα δομικά συγκροτήματα και όχι ως μεμονωμένα εξαρτήματα (Kopp et al., 2012). Ένας προμηθευτής που δεν μπορεί να παράσχει τεκμηριωμένα τεκμήρια δοκιμών εισάγει τον κίνδυνο του έργου που μπορεί να αποφευχθεί.

12.2 Ποιότητα υλικού και ιχνηλασιμότητα

Πιο υψηλών επιδόσεωνάγκιστρα οροφής από ανοξείδωτο χάλυβακατασκευάζονται από ανοξείδωτο χάλυβα SUS304 ή SUS316. Ωστόσο, η ποιότητα υλικού από μόνη της είναι ανεπαρκής. η ιχνηλασιμότητα και η συνέπεια είναι εξίσου σημαντικές.

Για προμήθειες σε κλίμακα χαρτοφυλακίου, τα συστήματα ποιοτικού ελέγχου θα πρέπει να περιλαμβάνουν:

• Πιστοποίηση υλικού σε επίπεδο παρτίδας
• Επιθεώρηση ανοχής διαστάσεων
• Έλεγχοι συνοχής φινιρίσματος επιφανειών
• Επιθεώρηση ακεραιότητας συγκόλλησης (εάν υπάρχει)

Η διάβρωση μειώνει την αποτελεσματική επιφάνεια διατομής και τη δομική αντοχή με την πάροδο του χρόνου. Για παράκτιες περιοχές ή περιοχές με υψηλή υγρασία, το SUS316 συνήθως συνιστάται για τη διατήρηση της ανθεκτικότητας του σχεδιασμού 25 ετών.

12.3 Προσαρμογή και βελτιστοποίηση SKU

Οι κατασκευαστές που προσφέρουν αρθρωτά ρυθμιζόμενα σχέδια γάντζων μειώνουν την πολυπλοκότητα του αποθέματος. Αντί να αποθηκεύετε πολλά μοντέλα σταθερού ύψους, ρυθμιζόμενογάντζος στέγης για κεραμοσκεπήΤα συστήματα μπορούν να καλύπτουν επίπεδα, πήλινα και μέτριας καμπυλότητας πλακίδια.

Αυτή η ευελιξία βελτιώνει:

• Αποτελεσματικότητα αποθήκης
• Προσαρμοστικότητα εγκατάστασης
• Μειωμένες τροποποιήσεις πεδίου
• Ταχύτεροι κύκλοι προμηθειών

Από την άποψη του κόστους κύκλου ζωής, τα προσαρμόσιμα συστήματα αγκίστρου παρέχουν συχνά υψηλότερη μακροπρόθεσμη αξία σε σύγκριση με εναλλακτικές λύσεις σταθερής γεωμετρίας χαμηλού κόστους.

12.4 Παραγωγική ικανότητα και σταθερότητα εφοδιασμού

Τα μεγάλα εμπορικά χαρτοφυλάκια ηλιακής ενέργειας απαιτούν σταθερά χρονοδιαγράμματα παράδοσης. Η διακοπή παροχής στο υλικό τοποθέτησης μπορεί να καθυστερήσει τα συνεργεία εγκατάστασης και να επηρεάσει τα χρονοδιαγράμματα θέσης σε λειτουργία.

Ένα αξιόπιστοηλιακή τοποθέτηση για κεραμοσκεπήΟ προμηθευτής πρέπει να αποδείξει:

• Επεκτάσιμες γραμμές παραγωγής
• Διαφάνεια χρόνου παράδοσης
• Δυνατότητα εξαγωγής εφοδιαστικής
• Συνεπής επαναληψιμότητα διαστάσεων

Η συνοχή είναι ιδιαίτερα σημαντική επειδή η διαστασιακή διακύμανση στο ύψος του γάντζου ή στην ευθυγράμμιση της πλάκας βάσης μπορεί να προκαλέσει κακή ευθυγράμμιση της ράγας σε μεγάλα ανοίγματα οροφής.

13. Μοντέλο Συνεργασίας Μηχανικών για Εμπορικές Εγκαταστάσεις

Για εμπορικά χαρτοφυλάκια και χαρτοφυλάκια στέγης πολλαπλών κτιρίων, συνεργασία μεταξύ του εγκαταστάτη και τουκατασκευαστής γάντζων ηλιακής οροφήςπρέπει να πραγματοποιηθεί πριν από την οριστικοποίηση του λογαριασμού υλικών.

Μια βελτιστοποιημένη ροή εργασίας περιλαμβάνει συνήθως:

1. Ανασκόπηση τεκμηρίωσης δομής στέγης
2. Αναγνώριση τύπου πλακιδίων και μέτρηση πάχους
3. Υπολογισμός φορτίου ανέμου και χιονιού ανά τοπικό κωδικό
4. Σχεδιασμός διάταξης απόστασης αγκίστρων
5. Προδιαγραφές δομικού συνδετήρα
6. Επικύρωση πρωτοτύπου (εάν απαιτείται)

Η ενσωμάτωση αυτών των βημάτων κατά την προκατασκευή μειώνει τις εντολές αλλαγής και τις προσαρμογές πεδίου. Σύμφωνα με το ASCE 7 (2022), τα συστήματα ταράτσας πρέπει να λαμβάνουν υπόψη τις ειδικές για κάθε ζώνη πιέσεις ανύψωσης ανέμου. Η συμβολή μηχανικής στο στάδιο προσάρτησης διασφαλίζει τη συμμόρφωση και βελτιώνει τη δομική ανθεκτικότητα.

14. Θέματα μακροπρόθεσμης απόδοσης για ηλιακή τοποθέτηση σε κεραμοσκεπή

Κατά την αξιολόγησηηλιακός γάντζος στέγηςσυστήματα, η μακροπρόθεσμη αξιοπιστία είναι εξίσου σημαντική με την αρχική απόδοση εγκατάστασης.

14.1 Θερμική διαστολή και κόπωση

Οι ράγες στερέωσης ηλιακού είναι συνήθως από αλουμίνιο, ενώ τα άγκιστρα είναι από ανοξείδωτο χάλυβα. Η διαφορική διαστολή μεταξύ των υλικών εισάγει κυκλική τάση στα σημεία σύνδεσης. Κατά τη διάρκεια ζωής 25 ετών, η αντοχή στην κόπωση γίνεται σημαντική.

14.2 Ταξινόμηση περιβάλλοντος διάβρωσης

Το ISO 9223 κατηγοριοποιεί τα επίπεδα διαβρωτικότητας της ατμόσφαιρας. Τα παράκτια περιβάλλοντα (κατηγορίες C4–C5) απαιτούν υλικά υψηλότερης αντοχής στη διάβρωση. Σε τέτοιες περιπτώσεις, το SUS316 συνιστάται για την αποφυγή διάβρωσης με κοιλότητες.

14.3 Προσβασιμότητα Συντήρησης

Τα άγκιστρα πρέπει να επιτρέπουν την πρόσβαση επιθεώρησης χωρίς πλήρη αφαίρεση της μονάδας. Ο αποτελεσματικός σχεδιασμός συντήρησης βελτιώνει τη μακροπρόθεσμη λειτουργική σταθερότητα.

15. Συχνές ερωτήσεις σχετικά με τα ηλιακά άγκιστρα οροφής

15.1 Μπορεί ένας ηλιακός γάντζος στέγης να χωρέσει όλους τους τύπους πλακιδίων;

Όχι. Η γεωμετρία των πλακιδίων ποικίλλει σημαντικά. Τα ρυθμιζόμενα σχέδια μπορούν να καλύπτουν πολλές κατηγορίες πλακιδίων, αλλά τα πλακάκια από σχιστόλιθο και τα ισπανικά πλακάκια με μεγάλη καμπύλη απαιτούν συχνά εξειδικευμένες διαμορφώσεις.

15.2 Πώς μπορώ να μετρήσω το ύψος του πλακιδίου πριν επιλέξω ένα άγκιστρο;

Μετρήστε το συνολικό πάχος του πλακιδίου και το ύψος επικάλυψης. Βεβαιωθείτε ότι το επιλεγμένο ύψος γάντζου παρέχει επαρκή απόσταση χωρίς να συμπιέζεται η επιφάνεια του πλακιδίου.

15.3 Ποιο υλικό είναι καλύτερο για την ηλιακή στερέωση παραθαλάσσιων κεραμιδιών;

Ο ανοξείδωτος χάλυβας SUS316 συνιστάται για περιβάλλοντα υψηλής αλατότητας ή θαλάσσια περιβάλλοντα λόγω της βελτιωμένης αντοχής στη διάβρωση.

15.4 Πόσα άγκιστρα οροφής απαιτούνται ανά κιλοβάτ;

Η ποσότητα του γάντζου εξαρτάται από την ταξινόμηση ζώνης ανέμου, το μέγεθος της μονάδας και το άνοιγμα της σιδηροτροχιάς. Οι δομικοί υπολογισμοί πρέπει να ακολουθούν τα κριτήρια φόρτισης ASCE 7.

15.5 Τα ηλιακά άγκιστρα οροφής χρειάζονται αναβοσβήνει;

Σε ορισμένα συστήματα κεραμοσκεπής, συνιστάται η ενσωμάτωση μεμβράνης που αναβοσβήνει ή αδιάβροχη για την ενίσχυση της μακροπρόθεσμης πρόληψης διαρροών.

15.6 Τι προκαλεί το ράγισμα των πλακιδίων κατά την εγκατάσταση;

Οι συνήθεις αιτίες περιλαμβάνουν ανεπαρκές διάκενο, υπερβολική σύσφιξη, ακατάλληλη τεχνική ανύψωσης και ανομοιόμορφη κατανομή φορτίου.

15.7 Πώς μπορεί να μειωθεί ο χρόνος εγκατάστασης;

Η χρήση ρυθμιζόμενων προσυναρμολογημένων γάντζων και τυποποιημένων διασυνδέσεων ράγας βελτιώνει σημαντικά την απόδοση της εγκατάστασης.

16. Στρατηγικό συμπέρασμα: Η μηχανική ακρίβεια οδηγεί την κερδοφορία του έργου

Επιλέγοντας το σωστόηλιακός γάντζος στέγηςγια αηλιακό σύστημα τοποθέτησης κεραμοσκεπήςείναι μια πολυδιάστατη απόφαση μηχανικής. Η γεωμετρία των πλακιδίων, η συμπεριφορά μεταφοράς φορτίου, το περιβάλλον διάβρωσης και η ροή εργασιών εγκατάστασης πρέπει να αξιολογηθούν όλα μαζί.

Για έργα εμπορικής κλίμακας, το σύστημα προσάρτησης καθορίζει:

• Δομική συμμόρφωση
• Παραγωγικότητα εγκατάστασης
• Έκθεση εγγύησης
• Κόστος συντήρησης κύκλου ζωής
• Αξιοπιστία σε επίπεδο χαρτοφυλακίου

Ένα καλοσχεδιασμένο ρυθμιζόμενογάντζος στέγης για κεραμοσκεπήΟι εφαρμογές μειώνουν την αβεβαιότητα πεδίου, βελτιώνουν την κατανομή του φορτίου και ενισχύουν την αδιάβροχη ακεραιότητα. Όταν υποστηρίζονται από τεκμηριωμένη δομική επικύρωση και συνέπεια παραγωγής, τέτοια συστήματα παρέχουν μακροπρόθεσμη σταθερότητα και μετρήσιμα πλεονεκτήματα κόστους.

Η μηχανική ακρίβεια σε επίπεδο προσάρτησης μεταφράζεται άμεσα σε βελτιωμένα περιθώρια κέρδους έργου και μειωμένο λειτουργικό κίνδυνο. Για εγκαταστάτες, εργολάβους EPC και ομάδες προμηθειών που διαχειρίζονται χαρτοφυλάκια ηλιακών κεραμοσκεπών, επιλέγοντας το σωστόκατασκευαστής γάντζων ηλιακής οροφήςδεν είναι απλώς μια απόφαση προμήθειας - είναι μια διαρθρωτική στρατηγική.

Αναφορές

• Αμερικανική Εταιρεία Πολιτικών Μηχανικών. (2022).Ελάχιστα φορτία σχεδιασμού και σχετικά κριτήρια για κτίρια και άλλες κατασκευές (ASCE/SEI 7-22). ASCE.
• Αμερικανικό Συμβούλιο Ξύλου. (2018).Εθνικές προδιαγραφές σχεδιασμού για ξύλινες κατασκευές (NDS). Αμερικανικό Συμβούλιο Ξύλου.
• Διεθνής Οργανισμός Τυποποίησης. (2012).ISO 9223: Διάβρωση μετάλλων και κραμάτων — Διαβρωτικότητα ατμοσφαιρών — Ταξινόμηση. ISO.
• Διεθνές Συμβούλιο Κώδικα. (2021).Διεθνής κωδικός κατοικίας (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Φορτία ανέμου σε ηλιακούς συλλέκτες ταράτσας.Journal of Wind Engineering and Industrial Aerodynamics, 111, 100–111.
