Βαθμολογίες αντίστασης στη διάβρωση του ηλιακού φωτοβολταϊκού συστήματος: Από C3 έως C5

Καθώς η παγκόσμια εγκατάσταση ηλιακής ενέργειας επιταχύνεται σε παράκτιες περιοχές, βιομηχανικές στέγες, γεωργικές εγκαταστάσεις και φωτοβολταϊκά αγροκτήματα κλίμακας κοινής ωφέλειας, η σημασία του ηλιακό σύστημα τοποθέτησηςαντοχή στη διάβρωσηέχει καταστεί αδύνατο να αγνοηθεί. Για εργολάβους EPC, ηλιακούς εγκαταστάτες και διανομείς φωτοβολταϊκών, η επιλογή λανθασμένου επιπέδου προστασίας από τη διάβρωση μπορεί να οδηγήσει σε πρόωρη δομική υποβάθμιση, διαρροή νερού, δαπανηρή συντήρηση, αμφισβητήσεις εγγύησης και ακόμη και πλήρη αστοχία του συστήματος πολύ πριν από τον επιδιωκόμενο κύκλο ζωής των 25 ετών.

Τα σημερινά ηλιακά έργα δεν περιορίζονται πλέον σε ξηρά εσωτερικά περιβάλλοντα. Περισσότερες εγκαταστάσεις αναπτύσσονται σε σκληρές συνθήκες εκτεθειμένες σε ψεκασμό αλατιού, όξινη βροχή, βιομηχανικούς ρύπους, εκπομπές αμμωνίας, τροπική υγρασία και ακραίες διακυμάνσεις θερμοκρασίας. Υπό αυτές τις συνθήκες, μια κακώς σχεδιασμένη δομή στερέωσης μπορεί να αρχίσει να διαβρώνεται μέσα σε λίγα μόνο χρόνια, επηρεάζοντας άμεσα την απόδοση επένδυσης (ROI) του έργου και τη μακροπρόθεσμη λειτουργική σταθερότητα.

Γι' αυτό η κατανόησηΑντοχή στη διάβρωση του ηλιακού συστήματος τοποθέτησηςοι βαθμολογίες - ειδικά οι διαφορές μεταξύ των ταξινομήσεων C3, C4 και C5 - έχουν καταστεί ουσιαστικές για τη σύγχρονη ηλιακή μηχανική. Αυτές οι κατηγορίες διάβρωσης, με βάση τα διεθνή πρότυπα ISO 12944, βοηθούν στον καθορισμό του τρόπου σχεδιασμού, επικάλυψης και προστασίας των δομών στήριξης σύμφωνα με την περιβαλλοντική σοβαρότητα.

Για επαγγελματίες εγκαταστάτες ηλιακής ενέργειας, η επιλογή της σωστής αντιδιαβρωτικής λύσης ηλιακών ραφιών σημαίνει:

• Ταχύτερη και ασφαλέστερη απόδοση εγκατάστασης
• Μειωμένη συντήρηση μετά την πώληση
• Βελτιωμένη αδιάβροχη αξιοπιστία
• Μεγαλύτερη δομική διάρκεια ζωής
• Καλύτερη αντοχή στην παράκτια και βιομηχανική διάβρωση
• Υψηλότερη ικανοποίηση πελατών και ασφάλεια εγγύησης

Για τους χονδρεμπόρους και τους διανομείς φωτοβολταϊκών, τα ανθεκτικά στη διάβρωση συστήματα στερέωσης παρέχουν πρόσθετα εμπορικά πλεονεκτήματα:

• Χαμηλότερος κίνδυνος αποθέματος μέσω της καθολικής συμβατότητας του συστήματος
• Πιστοποιημένα προϊόντα υψηλότερης αξίας
• Μειωμένες αξιώσεις αντικατάστασης
• Καλύτερη ανταγωνιστικότητα σε διαγωνισμούς μεγάλης κλίμακας
• Βελτιωμένη φήμη με πελάτες EPC

Σε αυτόν τον περιεκτικό οδηγό, θα διερευνήσουμε:

• Η έννοια των χαρακτηρισμών διάβρωσης C3, C4 και Γ5
• Πώς εφαρμόζεται το ISO 12944 στα φωτοβολταϊκά συστήματα στήριξης
• Τα καλύτερα αντιδιαβρωτικά υλικά για ηλιακές κατασκευές
• Διαφορές μεταξύ συστημάτων στερέωσης από γαλβανισμένο χάλυβα και αλουμινίου
• Πώς να επιλέξετε το σωστό επίπεδο αντιδιαβρωτικής προστασίας για το έργο σας
• Γιατί η αντοχή στη διάβρωση επηρεάζει άμεσα την αξιοπιστία της εγκατάστασης και το ROI

Είτε σχεδιάζετε ένα διαφημιστικόηλιακή συστοιχία στέγης,προμηθεύοντας μια γαλβανισμένη ηλιακή δομή στήριξης για παράκτια ανάπτυξη ή αξιολογώντας συστήματα θαλάσσιων ηλιακών ραφιών για έργα κλίμακας χρησιμότητας, αυτός ο οδηγός θα σας βοηθήσει να λάβετε τεχνικά ορθές και οικονομικά βιώσιμες αποφάσεις.

Τι σημαίνουν οι βαθμολογίες διάβρωσης C3, C4 και C5 στα ηλιακά συστήματα τοποθέτησης;

Οι ταξινομήσεις διάβρωσης χρησιμοποιούνται για να καθορίσουν πόσο επιθετικό είναι ένα περιβάλλον λειτουργίας προς τις μεταλλικές κατασκευές. Στη φωτοβολταϊκή μηχανική, αυτές οι ταξινομήσεις βοηθούν στον προσδιορισμό των υλικών, των επιστρώσεων, των συνδετήρων και των δομικών επεξεργασιών που πρέπει να χρησιμοποιούνται σε ένα ηλιακό σύστημα τοποθέτησης.

Το πιο ευρέως αναγνωρισμένο διεθνές πρότυπο για την ατμοσφαιρική διάβρωση είναι το ISO 12944. Αυτό το πρότυπο κατηγοριοποιεί τα περιβάλλοντα με βάση την υγρασία, την αλατότητα, τη ρύπανση και τα επίπεδα βιομηχανικής έκθεσης.

Κατανόηση της ταξινόμησης διάβρωσης ISO 12944

Το ISO 12944 ορίζει έξι κύριες κατηγορίες ατμοσφαιρικής διάβρωσης:

Για φωτοβολταϊκές εφαρμογές, τα C3, C4 και C5 είναι οι πιο σχετικές ταξινομήσεις, επειδή οι σύγχρονες ηλιακές εγκαταστάσεις εκτίθενται συνήθως σε υπαίθριες περιβαλλοντικές καταπονήσεις για περισσότερες από δύο δεκαετίες.

Γιατί η ταξινόμηση της διάβρωσης έχει σημασία για τα ηλιακά έργα

Ένα σύστημα ηλιακής ενέργειας μπορεί να φαίνεται απλό εξωτερικά, αλλά η μακροπρόθεσμη αξιοπιστία του εξαρτάται σε μεγάλο βαθμό από τη δομική ακεραιότητα του πλαισίου στήριξης κάτω από τις μονάδες.

Η διάβρωση επηρεάζει:

• Ράγες και δοκοί στήριξης
• Σημεία στερέωσης στέγης
• Βίδες γείωσης και θεμέλια
• Ενδιάμεσοι σφιγκτήρες και τελικοί σφιγκτήρες
• Μπουλόνια και συνδετήρες
• Αποχετευτικά κανάλια
• Αδιάβροχες διεπαφές στεγανοποίησης

Μόλις αρχίσει η διάβρωση, η ζημιά συχνά επιταχύνεται γρήγορα λόγω της κατακράτησης υγρασίας και των ηλεκτροχημικών αντιδράσεων μεταξύ ανόμοιων μετάλλων. Με την πάροδο του χρόνου, αυτό μπορεί να έχει ως αποτέλεσμα:

• Μειωμένη δομική ικανότητα φορτίου
• Αστάθεια ανύψωσης ανέμου
• Αστοχία συνδετήρα
• Διαρροή διείσδυσης οροφής
• Λανθασμένη ευθυγράμμιση μονάδας
• Αυξημένο κόστος O&M
• Πρόωρη αντικατάσταση συστήματος

Για τους εργολάβους EPC, αυτές οι αστοχίες δημιουργούν όχι μόνο τεχνικούς κινδύνους αλλά και οικονομικές υποχρεώσεις και ζημιά στη φήμη.

Τυπικά περιβάλλοντα εγκατάστασης ηλιακής ενέργειας για C3 έως Γ5

Η επιλογή του σωστού επιπέδου αντοχής στη διάβρωση απαιτεί την κατανόηση των πραγματικών περιβαλλοντικών συνθηκών που περιβάλλουν το χώρο εγκατάστασης.

Για παράδειγμα, ένα ηλιακό έργο στον τελευταίο όροφο που εγκαθίσταται σε απόσταση 5 χιλιομέτρων από τον ωκεανό απαιτεί συνήθως προστασία από τη διάβρωση τουλάχιστον βαθμού C4 λόγω έκθεσης σε ψεκασμό αλατιού. Σε πιο επιθετικά θαλάσσια περιβάλλοντα, μόνο οι δομές στήριξης με βαθμολογία C5 μπορεί να παρέχουν επαρκή μακροπρόθεσμη αξιοπιστία.

Γιατί η αντίσταση στη διάβρωση είναι κρίσιμη για τα ηλιακά συστήματα τοποθέτησης

Στη φωτοβολταϊκή μηχανική, η αντίσταση στη διάβρωση δεν είναι απλώς μια προαιρετική αναβάθμιση προϊόντος - είναι μια βασική δομική απαίτηση που συνδέεται άμεσα με την ασφάλεια, τη διάρκεια ζωής του έργου και την απόδοση της επένδυσης.

Αν και τα ηλιακά πάνελ συχνά λαμβάνουν τη μεγαλύτερη προσοχή στο σχεδιασμό του φωτοβολταϊκού συστήματος, η δομή στερέωσης χρησιμεύει ως η ραχοκοκαλιά ολόκληρης της εγκατάστασης. Χωρίς ένα ανθεκτικό και ανθεκτικό στη διάβρωση σύστημα υποστήριξης, ακόμη και τα φωτοβολταϊκά πάνελ υψηλής ποιότητας δεν μπορούν να διατηρήσουν τη μακροπρόθεσμη λειτουργική σταθερότητα.

Αυτό ισχύει ιδιαίτερα σε περιβάλλοντα με:

• Υψηλή υγρασία
• Βιομηχανική ατμοσφαιρική ρύπανση
• Ισχυρή έκθεση στην υπεριώδη ακτινοβολία
• Θαλάσσιος αέρας πλούσιος σε αλάτι
• Συνθήκες όξινης βροχής
• Γεωργική έκθεση σε αμμωνία

Με την πάροδο του χρόνου, αυτοί οι περιβαλλοντικοί παράγοντες επιτίθενται επιθετικά σε εκτεθειμένες μεταλλικές επιφάνειες, αποδυναμώνοντας σταδιακά το δομικό πλαίσιο.

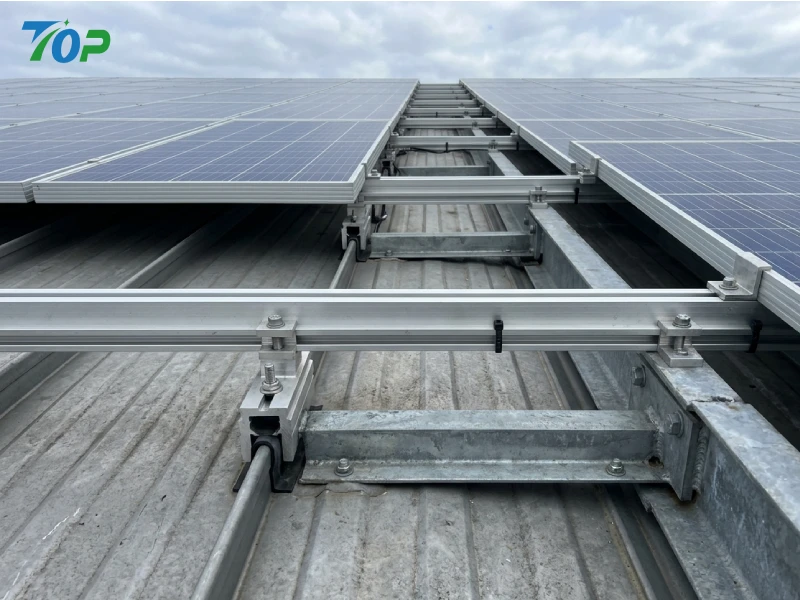

Κίνδυνοι δομικής αστοχίας που προκαλούνται από διάβρωση

Η διάβρωση ξεκινά σε μικροσκοπικό επίπεδο, αλλά η μακροπρόθεσμη επίδρασή της στις φωτοβολταϊκές κατασκευές μπορεί να είναι σοβαρή.

Όταν οι προστατευτικές επιστρώσεις φθείρονται ή χρησιμοποιούνται κατώτερα υλικά, η οξείδωση αρχίζει να διεισδύει στο μεταλλικό υπόστρωμα. Αυτό μειώνει σταδιακά τη φέρουσα αντοχή του συστήματος στερέωσης.

Οι κοινοί διαρθρωτικοί κίνδυνοι περιλαμβάνουν:

• Παραμόρφωση σιδηροτροχιάς υπό φορτίο ανέμου
• Ράγισμα βραχίονα και κόπωση
• Χαλάρωση μπουλονιών λόγω διαστολής σκουριάς
• Αστάθεια του σφιγκτήρα που προκαλεί μετατόπιση της μονάδας
• Εξασθένηση θεμελίωσης σε επίγεια συστήματα

Σε περιοχές που εκτίθενται σε τυφώνες, τυφώνες ή βαριά φορτία χιονιού, η δομική υποβάθμιση που σχετίζεται με τη διάβρωση αυξάνει σημαντικά τον κίνδυνο καταστροφικής αστοχίας.

Για τους εργολάβους EPC, αυτό δημιουργεί σοβαρές ανησυχίες σχετικά με την εγγύηση και την ευθύνη, επειδή ακόμη και μικρή διάβρωση μπορεί να θέσει σε κίνδυνο τη δομική πιστοποίηση ολόκληρης της φωτοβολταϊκής εγκατάστασης.

Προβλήματα διάβρωσης και στεγάνωσης στέγης

Μία από τις πιο παραγνωρισμένες συνέπειες της διάβρωσης είναι η επίδρασή της στην απόδοση στεγανοποίησης ταράτσας.

Πολλά εμπορικά και βιομηχανικά ηλιακά έργα βασίζονται σε διεισδυτικά συστήματα στερέωσης στέγης. Όταν αναπτύσσεται διάβρωση γύρω από συνδετήρες, διεπαφές που αναβοσβήνουν ή ροδέλες στεγανοποίησης, η διείσδυση νερού γίνεται όλο και πιο πιθανή.

Οι τυπικές αστοχίες στεγανοποίησης περιλαμβάνουν:

• Διαστολή σκουριάς που σπάει αδιάβροχα στεγανοποιητικά
• Οξειδωμένοι συνδετήρες που δημιουργούν μικροκενά
• στάσιμο νερό επιταχύνει τη φθορά της επίστρωσης
• Γαλβανική διάβρωση μεταξύ ανόμοιων μετάλλων
• Αποικοδόμηση στεγανωτικού υπό έκθεση σε υπεριώδη ακτινοβολία

Μόλις συμβεί διαρροή, το κόστος επισκευής μπορεί να κλιμακωθεί γρήγορα επειδή τα συστήματα στέγης, τα μονωτικά στρώματα και τα ηλεκτρικά εξαρτήματα μπορεί να επηρεαστούν ταυτόχρονα.

Αυτός είναι ο λόγος που τα σύγχρονα αντιδιαβρωτικά ηλιακά συστήματα ραφιών ενσωματώνουν όλο και περισσότερο:

• Σχέδια καναλιών εκτροπής νερού
• Μη διεισδυτικοί σφιγκτήρες οροφής
• Υλικά στεγανοποίησης EPDM υψηλής απόδοσης
• Αδιάβροχες διεπαφές ανοδιωμένου αλουμινίου
• Ανθεκτικό στη διάβρωση υλικό από ανοξείδωτο χάλυβα

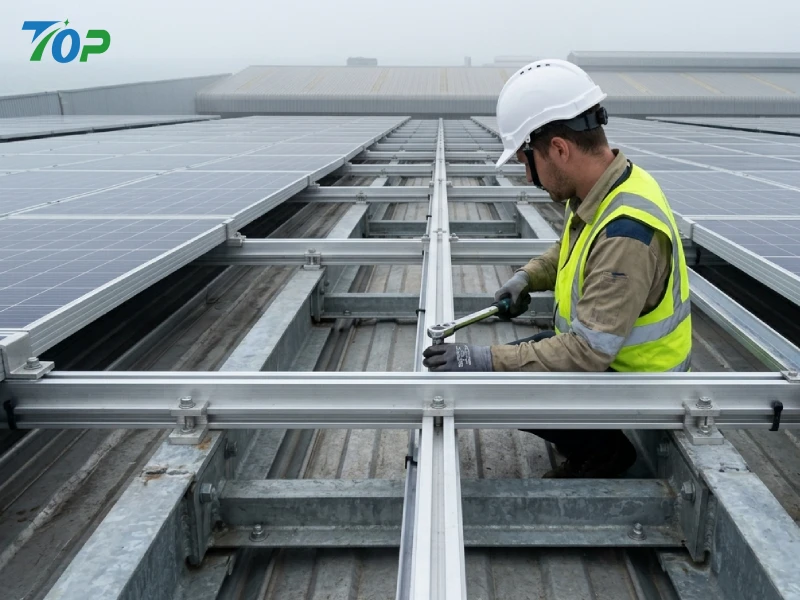

Αυξημένο κόστος συντήρησης και μειωμένο ROI του ηλιακού έργου

Οι ζημιές που σχετίζονται με τη διάβρωση σπάνια εμφανίζονται αμέσως μετά την εγκατάσταση. Αντίθετα, αναπτύσσεται σταδιακά με την πάροδο του χρόνου, καθιστώντας τον έναν από τους πιο επικίνδυνους κρυφούς κινδύνους στις φωτοβολταϊκές υποδομές.

Στην αρχή ενός κύκλου ζωής του έργου, πολλά συστήματα στερέωσης χαμηλού κόστους φαίνονται οπτικά αποδεκτά. Ωστόσο, μετά από αρκετά χρόνια έκθεσης στην υγρασία, την υπεριώδη ακτινοβολία, τους βιομηχανικούς ρύπους και τον θερμικό κύκλο, η διάβρωση συχνά επιταχύνεται απροσδόκητα.

Για τους ιδιοκτήτες ηλιακών ενεργειών και τους εργολάβους EPC, αυτό δημιουργεί μια σοβαρή μακροπρόθεσμη οικονομική επιβάρυνση.

Μια κακώς προστατευμένη κατασκευή ηλιακής στερέωσης μπορεί να απαιτεί:

• Συχνός έλεγχος και συντήρηση
• Αντικατάσταση σκουριασμένων συνδετήρων
• Ενίσχυση εξασθενημένων δοκών στήριξης
• Πρόσθετες επισκευές στεγάνωσης
• Επανατοποθέτηση της μονάδας λόγω παραμόρφωσης σιδηροτροχιάς
• Απροσδόκητη διακοπή λειτουργίας κατά τη διάρκεια της δομικής συντήρησης

Σε έργα κλίμακας κοινής ωφέλειας, ακόμη και μικρά ζητήματα δομικής συντήρησης μπορούν να οδηγήσουν σε σημαντικά λειτουργικά έξοδα, επειδή το κόστος πρόσβασης, εργασίας και εξοπλισμού αυξάνεται σημαντικά σε μεγάλες περιοχές εγκατάστασης.

Η διάβρωση επηρεάζει επίσης τη μακροπρόθεσμη ενεργειακή κερδοφορία με διάφορους έμμεσους τρόπους:

• Μειωμένη δομική ευθυγράμμιση που επηρεάζει τις γωνίες κλίσης της μονάδας
• Αυξημένη σκίαση από δομική παραμόρφωση
• Χρόνος διακοπής λειτουργίας κατά τη διάρκεια επισκευών και επιθεωρήσεων
• Επιπλοκές ασφάλισης και εγγύησης
• Χαμηλότερη αξία μεταπώλησης ηλιακών στοιχείων

Αυτός είναι ο λόγος που έμπειροι επενδυτές και επαγγελματίες εταιρίες EPC αξιολογούν όλο και περισσότερο το συνολικό κόστος κύκλου ζωής ενός ηλιακού συστήματος τοποθέτησης αντί να εστιάζουν αποκλειστικά στην αρχική τιμή προμήθειας.

Συνήθη αντιδιαβρωτικά υλικά που χρησιμοποιούνται σε ηλιακά συστήματα τοποθέτησης

Η επιλογή υλικού είναι το θεμέλιο κάθε στρατηγικής αντίστασης στη διάβρωση του ηλιακού συστήματος τοποθέτησης υψηλής απόδοσης.

Διαφορετικά υλικά παρέχουν διαφορετικά επίπεδα μηχανικής αντοχής, αντίστασης στην οξείδωση, απόδοση εγκατάστασης και μακροπρόθεσμη αντοχή. Ο σωστός συνδυασμός υλικών εξαρτάται από:

• Περιβαλλοντική σοβαρότητα
• Προσδοκίες διάρκειας ζωής του έργου
• Απαιτήσεις φορτίου ανέμου και χιονιού
• Στόχοι ταχύτητας εγκατάστασης
• Προσβασιμότητα συντήρησης
• Προϋπολογισμοί

Τα σύγχρονα φωτοβολταϊκά συστήματα στερέωσης χρησιμοποιούν συνήθως έναν συνδυασμό:

• Γαλβανισμένος εν θερμώ χάλυβας
• Διέλαση κράματος αλουμινίου
• Συνδετήρες από ανοξείδωτο χάλυβα
• Προστατευτικές ανοδιωμένες επιστρώσεις
• Αντιδιαβρωτικές επιφανειακές επεξεργασίες

Η κατανόηση της απόδοσης αυτών των υλικών σε διαφορετικές κατηγορίες διάβρωσης είναι κρίσιμη για την επίτευξη μακροπρόθεσμης δομικής αξιοπιστίας.

Κατασκευές Ηλιακής Στήριξης από γαλβανισμένο χάλυβα εν θερμώ

Ο γαλβανισμένος εν θερμώ χάλυβας παραμένει ένα από τα πιο ευρέως χρησιμοποιούμενα υλικά σε μεγάλης κλίμακας φωτοβολταϊκά έργα λόγω της εξαιρετικής ισορροπίας μεταξύ αντοχής, ανθεκτικότητας και οικονομικής απόδοσης.

Η διαδικασία γαλβανισμού περιλαμβάνει τη βύθιση εξαρτημάτων από χάλυβα σε τετηγμένο ψευδάργυρο, σχηματίζοντας μια προστατευτική επίστρωση ψευδαργύρου πάνω από την επιφάνεια του χάλυβα. Αυτή η επίστρωση λειτουργεί ως θυσιαστικό φράγμα που προστατεύει τον υποκείμενο χάλυβα από την οξείδωση.

Τα βασικά πλεονεκτήματα των ηλιακών κατασκευών στερέωσης από γαλβανισμένο χάλυβα περιλαμβάνουν:

• Υψηλή δομική αντοχή
• Εξαιρετική φέρουσα ικανότητα
• Οικονομική τιμολόγηση υλικών
• Ισχυρή απόδοση αντίστασης στον αέρα
• Κατάλληλο για συστήματα επίγειας κλίμακας
• Μεγάλη διάρκεια ζωής όταν επικαλύπτεται σωστά

Για μεγάλα φωτοβολταϊκά αγροκτήματα που εκτίθενται σε υψηλά φορτία ανέμου και μηχανική καταπόνηση, προτιμώνται συχνά οι κατασκευές από γαλβανισμένο χάλυβα, επειδή το αλουμίνιο από μόνο του μπορεί να μην παρέχει επαρκή ακαμψία σε εφαρμογές βαρέως τύπου.

Τυπικά πρότυπα επίστρωσης ψευδαργύρου σε ηλιακές εφαρμογές

Δεν παρέχουν όλοι οι γαλβανισμένοι χάλυβες το ίδιο επίπεδο αντοχής στη διάβρωση. Το πάχος και η ποιότητα του στρώματος ψευδαργύρου καθορίζουν άμεσα την απόδοση μακροπρόθεσμης προστασίας.

Για περιβάλλοντα C4 και C5, συνιστώνται ιδιαιτέρως παχύτερες στρώσεις γαλβανισμού, επειδή οι λεπτές επικαλύψεις μπορεί να αποικοδομηθούν γρήγορα υπό επιθετική έκθεση σε ψεκασμό αλατιού.

Συστήματα Ηλιακής Στήριξης από κράμα αλουμινίου

Το αλουμίνιο έχει γίνει ένα από τα πιο σημαντικά υλικά στη σύγχρονη μηχανική τοποθέτησης φωτοβολταϊκών λόγω της ελαφριάς δομής του, της φυσικής αντοχής στην οξείδωση και των πλεονεκτημάτων απόδοσης εγκατάστασης.

Σε αντίθεση με τον συνηθισμένο χάλυβα, το αλουμίνιο σχηματίζει φυσικά ένα λεπτό στρώμα οξειδίου όταν εκτίθεται στον αέρα. Αυτή η προστατευτική μεμβράνη οξειδίου βοηθά στην αποτροπή βαθύτερης διείσδυσης διάβρωσης και βελτιώνει σημαντικά τη μακροπρόθεσμη αντοχή.

Οι πιο συχνά χρησιμοποιούμενες ποιότητες αλουμινίου στα ηλιακά συστήματα τοποθέτησης περιλαμβάνουν:

• AL6005-T5
• AL6063-T5

Αυτά τα κράματα παρέχουν έναν εξαιρετικό συνδυασμό:

• Μηχανική αντοχή
• Αντοχή στη διάβρωση
• μηχανική ικανότητα
• Ακρίβεια εξώθησης
• Μείωση βάρους

Σε σύγκριση με τον γαλβανισμένο χάλυβα, οι ράγες αλουμινίου ηλιακής στερέωσης είναι σημαντικά ελαφρύτερες, γεγονός που τις καθιστά ιδιαίτερα ωφέλιμες για εγκαταστάσεις σε στέγες όπου οι δομικοί περιορισμοί φόρτισης είναι κρίσιμοι.

Πλεονεκτήματα των ηλιακών σιδηροτροχιών αλουμινίου

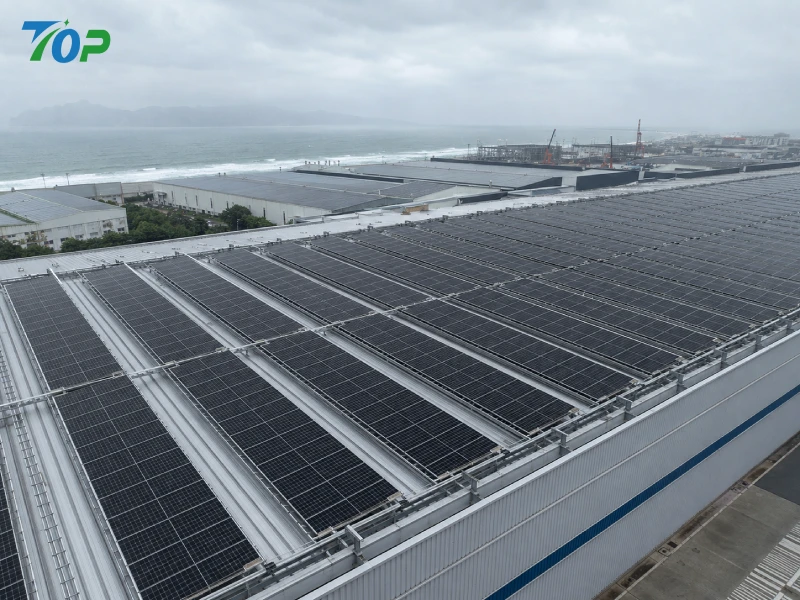

Σε παράκτια έργα υψηλής υγρασίας, συχνά προτιμώνται τα συστήματα στερέωσης από ανοδιωμένο αλουμίνιο επειδή συνδυάζουν ισχυρή αντοχή στη διάβρωση με αποτελεσματική απόδοση εγκατάστασης.

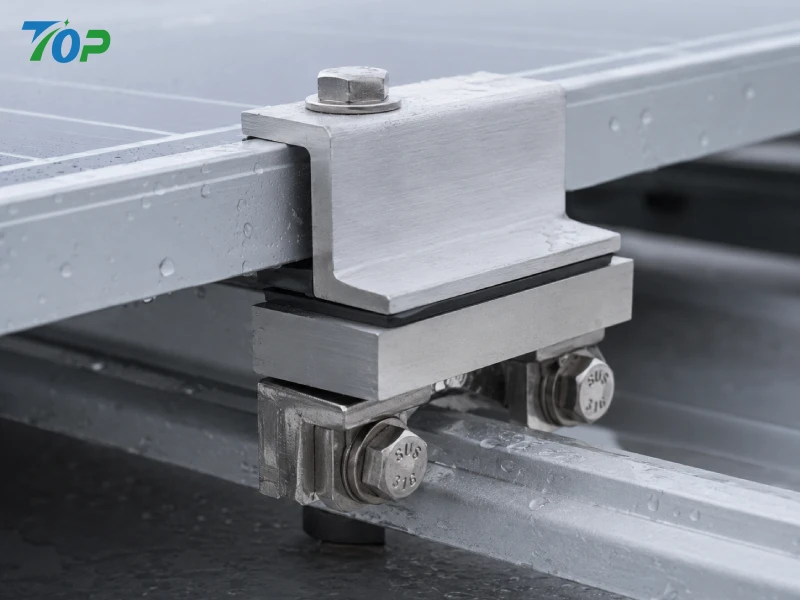

Συνδετήρες από ανοξείδωτο χάλυβα SUS304 vs SUS316

Αν και οι συνδετήρες είναι σχετικά μικρά εξαρτήματα σε ένα φωτοβολταϊκό σύστημα στήριξης, συχνά αποτελούν το πρώτο σημείο αστοχίας διάβρωσης.

Τα μπουλόνια, τα παξιμάδια, οι σφιγκτήρες και οι ροδέλες εκτίθενται συνεχώς σε:

• Διήθηση όμβριων υδάτων
• Συσσώρευση ψεκασμού αλατιού
• Διακυμάνσεις της θερμοκρασίας
• Κύκλοι συμπύκνωσης
• Μηχανική δόνηση

Εάν χρησιμοποιούνται συνδετήρες χαμηλής ποιότητας, η διάβρωση μπορεί να εξαπλωθεί γρήγορα σε όλα τα δομικά σημεία σύνδεσης.

Για το λόγο αυτό, τα υψηλής ποιότητας ηλιακά συστήματα στερέωσης χρησιμοποιούν όλο και περισσότερο υλικό από ανοξείδωτο χάλυβα.

Το SUS316 περιέχει μολυβδαίνιο, το οποίο βελτιώνει σημαντικά την αντοχή στη διάβρωση των χλωριόντων που προκαλείται από περιβάλλοντα πλούσια σε άλατα. Αυτό καθιστά τους συνδετήρες SUS316 ιδιαίτερα σημαντικούς για φωτοβολταϊκές εγκαταστάσεις βαθμού C5.

Γιατί οι σύνδεσμοι είναι συχνά το πρώτο σημείο αστοχίας

Ακόμη και όταν οι ράγες και οι δομές στήριξης παραμένουν ανέπαφες, οι κακώς προστατευμένοι συνδετήρες μπορεί να αποτύχουν πολύ νωρίτερα επειδή:

• Οι κλωστές παγιδεύουν την υγρασία και τις αποθέσεις αλατιού
• Η μηχανική καταπόνηση επιταχύνει τη φθορά της επίστρωσης
• Ηλεκτροχημικές αντιδράσεις συμβαίνουν μεταξύ ανόμοιων μετάλλων
• Η επαναλαμβανόμενη θερμική διαστολή χαλαρώνει τα προστατευτικά στρώματα

Οι συνηθισμένες αστοχίες διάβρωσης που σχετίζονται με συνδετήρες περιλαμβάνουν:

• Κατάσχεση νήματος
• Ράγισμα μπουλονιών
• Χαλάρωση σφιγκτήρα
• Γαλβανική διάβρωση γύρω από τις επιφάνειες επαφής
• Δυσκολία κατά τη μελλοντική αφαίρεση συντήρησης

Ως εκ τούτου, οι επαγγελματίες εργολάβοι EPC διευκρινίζουν όλο και περισσότερο:

• Συνδετήρες SUS304 ή SUS316
• Αντικολλητική επιφανειακή επεξεργασία
• Συμβατά μεταλλικά ζεύγη
• Εγκατάσταση ροπής ακριβείας
• Ανθεκτικές στις καιρικές συνθήκες στεγανωτικές ροδέλες

Σύγκριση συστημάτων ηλιακής τοποθέτησης C3 vs C4 vs Γ5

Η επιλογή του σωστού επιπέδου αντίστασης στη διάβρωση είναι μια από τις πιο σημαντικές αποφάσεις μηχανικής στο σχεδιασμό φωτοβολταϊκών συστημάτων.

Ενώ όλα τα συστήματα στερέωσης μπορεί να φαίνονται οπτικά παρόμοια κατά την αρχική εγκατάσταση, η μακροπρόθεσμη απόδοσή τους μπορεί να ποικίλλει δραματικά ανάλογα με τις συνθήκες περιβαλλοντικής έκθεσης.

Μια δομή στήριξης που έχει σχεδιαστεί για μια τυπική αστική στέγη μπορεί να έχει καλή απόδοση σε περιβάλλον C3 αλλά να αποτύχει πρόωρα σε ένα παράκτιο περιβάλλον C5.

Η κατανόηση των διαφορών μεταξύ των συστημάτων ηλιακής στερέωσης C3, C4 και C5 βοηθά τους εργολάβους, τους εγκαταστάτες και τους διανομείς EPC να επιλέξουν την καταλληλότερη δομική λύση για κάθε έργο.

C3 Solar Mounting Systems

Τα περιβάλλοντα C3 ταξινομούνται ως συνθήκες μέσης διάβρωσης σύμφωνα με τα πρότυπα ISO 12944.

Αυτά τα περιβάλλοντα συνήθως περιλαμβάνουν:

• Αστικές εμπορικές περιοχές
• Ελαφριά βιομηχανικές περιοχές
• Περιοχές μέτριας υγρασίας
• Χαμηλή ρύπανση στο εσωτερικό των πόλεων

Σε αυτές τις συνθήκες, η τυπική αντιδιαβρωτική προστασία είναι γενικά επαρκής για την επίτευξη μακροπρόθεσμης δομικής αντοχής.

Συνιστώμενα υλικά για C3 Solar Projects

• Ράγες από ανοδιωμένο αλουμίνιο
• Συνδετήρες από ανοξείδωτο χάλυβα SUS304
• Τυπικές κατασκευές από γαλβανισμένο χάλυβα
• Μέτριο πάχος επίστρωσης ψευδαργύρου

Τα συστήματα στερέωσης βαθμού C3 χρησιμοποιούνται συνήθως για:

• Εμπορικές ηλιακές εγκαταστάσεις στέγης
• Φωτοβολταϊκά συστήματα αποθήκης
• Στέγες αστικών εργοστασίων
• Οικιακές ηλιακές συστοιχίες

Υπό κατάλληλες συνθήκες συντήρησης, τα συστήματα C3 μπορούν συνήθως να επιτύχουν διάρκεια ζωής άνω των 25 ετών.

Γ4 Ηλιακά Συστήματα Στήριξης

Τα περιβάλλοντα C4 ταξινομούνται ως συνθήκες υψηλής διάβρωσης και αντιπροσωπεύουν μια από τις ταχύτερα αναπτυσσόμενες κατηγορίες εφαρμογών στην παγκόσμια αγορά φωτοβολταϊκών.

Καθώς η εγκατάσταση ηλιακής ενέργειας επεκτείνεται σε παράκτιες πόλεις, βιομηχανικές ζώνες παραγωγής, γεωργικές εγκαταστάσεις και τροπικές περιοχές, η ζήτηση για αντιδιαβρωτικά ηλιακά συστήματα ραφιών ποιότητας C4 συνεχίζει να αυξάνεται ραγδαία.

Σε σύγκριση με περιβάλλοντα C3, οι συνθήκες C4 περιλαμβάνουν σημαντικά υψηλότερη έκθεση σε:

• Ψεκασμός αλατιού και μόλυνση με χλωριούχα
• Βιομηχανικοί χημικοί ρύποι
• Υψηλή ατμοσφαιρική υγρασία
• Εκπομπές αμμωνίας από γεωργικές εργασίες
• Επίμονη κατακράτηση υγρασίας
• Συχνές διακυμάνσεις της θερμοκρασίας

Κάτω από αυτές τις συνθήκες, ο συνηθισμένος γαλβανισμένος χάλυβας ή οι συνδετήρες χαμηλής ποιότητας μπορεί να φθαρούν πολύ πιο γρήγορα από το αναμενόμενο.

Προτεινόμενες Εφαρμογές για Συστήματα Ηλιακής Στήριξης Γ4

• Παράκτιες βιομηχανικές στέγες
• Εγκαταστάσεις επεξεργασίας τροφίμων
• Γεωργικά Φ/Β συστήματα
• Ηλιακά έργα κτηνοτροφικών εκμεταλλεύσεων
• Τροπικά εμπορικά κτίρια
• Αποθήκες εφοδιαστικής υψηλής υγρασίας

Οι γεωργικές ηλιακές εγκαταστάσεις αξίζουν ιδιαίτερης προσοχής, επειδή οι εκπομπές αμμωνίας από τα ζώα και τα λιπάσματα μπορούν να επιτεθούν επιθετικά σε μεταλλικές κατασκευές. Σε πολλές περιπτώσεις, η διάβρωση των γεωργικών προϊόντων είναι ακόμη πιο καταστροφική από τον ψεκασμό παράκτιου αλατιού.

Ενισχυμένα μέτρα προστασίας για περιβάλλοντα Γ4

Για την επίτευξη αξιόπιστης μακροπρόθεσμης απόδοσης σε περιβάλλοντα C4, τα φωτοβολταϊκά συστήματα στερέωσης απαιτούν συνήθως αναβαθμισμένες προδιαγραφές υλικών και επεξεργασίες επιφανειών.

Για τους εργολάβους EPC, η επιλογή σωστά σχεδιασμένων συστημάτων C4 συμβάλλει στη μείωση των αξιώσεων μακροπρόθεσμης εγγύησης και βελτιώνει σημαντικά τη δυνατότητα χρηματοδότησης του έργου.

Γ5 Ηλιακά Συστήματα Στήριξης

Το C5 αντιπροσωπεύει την υψηλότερη κατηγορία ατμοσφαιρικής διάβρωσης που χρησιμοποιείται συνήθως στη φωτοβολταϊκή μηχανική.

Αυτά τα περιβάλλοντα περιλαμβάνουν εξαιρετικά επιθετική έκθεση στη διάβρωση όπου οι τυπικές δομές ηλιακής στερέωσης ενδέχεται να αποτύχουν γρήγορα χωρίς προηγμένα μέτρα προστασίας.

Τα τυπικά περιβάλλοντα C5 περιλαμβάνουν:

• Θαλάσσιες υπεράκτιες περιοχές
• Παράκτιες περιοχές με συνεχή αλατοπίπερο
• Χημικές βιομηχανικές εγκαταστάσεις
• Λιμάνια και ναυτιλιακά τερματικά
• Υπεράκτια πλωτά ηλιακά συστήματα
• Βαριά βιομηχανικά παράκτια εργοστάσια

Σε συνθήκες C5, η διάβρωση δεν σταματά ποτέ πλήρως, επειδή τα αιωρούμενα σωματίδια αλατιού και η υγρασία αντιδρούν συνεχώς με εκτεθειμένες μεταλλικές επιφάνειες.

Αυτό καθιστά την επιλογή υλικού και τον μηχανολογικό σχεδιασμό απολύτως κρίσιμο.

Προηγμένες Τεχνολογίες Αντιδιαβρωτικής Προστασίας για Συστήματα Γ5

Συστήματα ηλιακής τοποθέτησης C5 υψηλής απόδοσης συνήθως συνδυάζουν πολλαπλές τεχνολογίες προστασίας ταυτόχρονα.

• Ανοδιωμένα κράματα αλουμινίου ναυτιλιακής ποιότητας
• Συνδετήρες από ανοξείδωτο χάλυβα SUS316
• Γαλβανισμός εν θερμώ βαρέως τύπου
• Συστήματα διπλής επίστρωσης
• Σχεδιασμός ηλεκτροχημικής απομόνωσης
• Προηγμένη μηχανική αποχέτευσης
• Επεξεργασίες επιφανειών με πιστοποίηση αλατιού

Πολλά premium παράκτια ηλιακά συστήματα στήριξης περιλαμβάνουν επίσης:

• Κρυφά κανάλια αποστράγγισης
• Μη διεισδυτικά συστήματα στερέωσης στέγης
• Βελτιστοποίηση ροής αέρα κατά της υγρασίας
• Μειωμένη γεωμετρία κατακράτησης νερού
• Ανθεκτικές στην υπεριώδη ακτινοβολία διεπαφές στεγανοποίησης

Αυτές οι μηχανικές λεπτομέρειες μειώνουν σημαντικά τη μακροπρόθεσμη συσσώρευση υγρασίας και διαβρωτικών σωματιδίων γύρω από τα δομικά σημεία σύνδεσης.

Γιατί το Ναυτικό Ηλιακό Racking απαιτεί υψηλότερα πρότυπα μηχανικής

Σε αντίθεση με τις τυπικές εμπορικές στέγες, τα θαλάσσια και υπεράκτια περιβάλλοντα δημιουργούν συνεχή έκθεση σε αιωρούμενα σωματίδια πλούσια σε χλώριο.

Το σπρέι αλατιού κατακάθεται στις δομές στήριξης και προσελκύει την υγρασία από την ατμόσφαιρα, δημιουργώντας μια επίμονη ηλεκτροχημική διαδικασία διάβρωσης.

Ακόμη και μικρές γρατσουνιές ή ελαττώματα επίστρωσης μπορεί να επεκταθούν γρήγορα σε σοβαρά δομικά προβλήματα διάβρωσης εάν δεν παρέχεται επαρκής προστασία.

Αυτός είναι ο λόγος για τον οποίο οι επαγγελματίες εργολάβοι EPC που εργάζονται σε έργα κλίμακας παράκτιας κοινής ωφέλειας απαιτούν όλο και περισσότερο:

• Αναφορές δοκιμών ψεκασμού αλατιού τρίτων
• Πιστοποίηση ιχνηλασιμότητας υλικού
• Επαλήθευση συνδετήρων SUS316
• Τεκμηρίωση ανοδίωσης υψηλού πάχους
• Επικύρωση δομικής απόδοσης με πιστοποίηση TUV

Σύγκριση δίπλα-δίπλα: C3 vs C4 vs C5 ηλιακά συστήματα τοποθέτησης

Πώς να επιλέξετε το σωστό επίπεδο αντίστασης στη διάβρωση για το ηλιακό σας έργο

Η επιλογή του σωστού επιπέδου προστασίας από τη διάβρωση δεν αφορά απλώς την επιλογή της υψηλότερης διαθέσιμης προδιαγραφής. Αντίθετα, απαιτεί εξισορρόπηση των περιβαλλοντικών συνθηκών, των δομικών απαιτήσεων, των προσδοκιών συντήρησης και της οικονομίας του έργου.

Η υπερβολική προδιαγραφή μπορεί να αυξήσει άσκοπα το κόστος προμήθειας, ενώ η υποπροδιαγραφή μπορεί να οδηγήσει σε σοβαρές μακροπρόθεσμες δομικές αστοχίες.

Επομένως, η επαγγελματική ηλιακή μηχανική απαιτεί μια συστηματική διαδικασία αξιολόγησης.

Αξιολογήστε προσεκτικά τις περιβαλλοντικές συνθήκες

Το πρώτο βήμα είναι η κατανόηση των πραγματικών συνθηκών ατμοσφαιρικής έκθεσης που περιβάλλουν το χώρο εγκατάστασης.

Οι βασικοί περιβαλλοντικοί παράγοντες περιλαμβάνουν:

• Απόσταση από την ακτογραμμή
• Μέση ετήσια επίπεδα υγρασίας
• Έκθεση σε βιομηχανική ρύπανση
• Συγκέντρωση ψεκασμού αλατιού
• Γεωργική έκθεση σε αμμωνία
• Συχνότητα βροχοπτώσεων
• Ένταση υπεριώδους ακτινοβολίας

Για παράδειγμα:

• Οι στέγες αστικών εσωτερικών χεριών απαιτούν συνήθως προστασία C3
• Οι παράκτιες εμπορικές εγκαταστάσεις απαιτούν γενικά συστήματα Γ4
• Τα θαλάσσια και υπεράκτια έργα απαιτούν συχνά πρότυπα μηχανικής Γ5

Εξετάστε τα φορτία ανέμου και τη δομική καταπόνηση

Η περιβαλλοντική διάβρωση είναι μόνο μία πτυχή της μακροπρόθεσμης δομικής αξιοπιστίας.

Τα φωτοβολταϊκά συστήματα στήριξης πρέπει επίσης να αντέχουν:

• Φορτία ανέμου τυφώνα
• Συσσώρευση χιονιού
• Κύκλοι θερμικής διαστολής
• Μηχανική δόνηση
• Δυναμική πίεση ανύψωσης

Όταν η διάβρωση συνδυάζεται με τη δομική καταπόνηση, η υποβάθμιση επιταχύνεται σημαντικά.

Αυτός είναι ο λόγος για τον οποίο οι παράκτιες περιοχές με ισχυρές εποχιακές καταιγίδες απαιτούν συχνά γαλβανισμένες ηλιακές κατασκευές βαρέως τύπου και ενισχυμένα συστήματα στερέωσης.

Αντιστοιχίστε την προστασία από τη διάβρωση με τους στόχους του κύκλου ζωής του έργου

Τα σύγχρονα φωτοβολταϊκά έργα σχεδιάζονται συνήθως για:

• Διάρκεια ζωής 25 ετών
• Μακροπρόθεσμες συμφωνίες αγοράς ηλεκτρικής ενέργειας
• Προβολές σταθερής ενεργειακής απόδοσης
• Μοντέλα λειτουργίας χαμηλής συντήρησης

Ένα σύστημα τοποθέτησης που αντιμετωπίζει μεγάλη διάβρωση μόνο μετά από 8–10 χρόνια μπορεί να βλάψει σοβαρά το συνολικό επενδυτικό μοντέλο.

Ως εκ τούτου, οι εργολάβοι EPC αξιολογούν όλο και περισσότερο:

• Συνολικό κόστος συντήρησης κύκλου ζωής
• Μελλοντική προσβασιμότητα αντικατάστασης
• Πολυπλοκότητα επιθεώρησης
• Μακροχρόνια αδιάβροχη αξιοπιστία
• Έκθεση σε κίνδυνο εγγύησης

Αποφύγετε το πιο συνηθισμένο λάθος στις προμήθειες

Ένα από τα πιο συνηθισμένα λάθη στις προμήθειες ηλιακής ενέργειας είναι η επιλογή συστημάτων τοποθέτησης που βασίζονται αποκλειστικά στον ανταγωνισμό της αρχικής τιμής.

Πολλοί προμηθευτές χαμηλού κόστους μειώνουν τις τιμές με:

• Χρησιμοποιώντας λεπτότερες επικαλύψεις ψευδαργύρου
• Μείωση του πάχους ανοδίωσης
• Αντικατάσταση συνδετήρων χαμηλής ποιότητας
• Χρήση μη πιστοποιημένων υλικών χάλυβα
• Παράλειψη επικύρωσης δοκιμής ψεκασμού αλατιού

Αν και αυτές οι μειώσεις κόστους μπορεί να φαίνονται ελκυστικές αρχικά, συχνά δημιουργούν σημαντικούς μακροπρόθεσμους κινδύνους για τους εργολάβους EPC και τους επενδυτές έργων.

Πρότυπα δοκιμών και πιστοποιήσεις για ανθεκτικά στη διάβρωση ηλιακά συστήματα τοποθέτησης

Οι δοκιμές και η πιστοποίηση διαδραματίζουν κρίσιμο ρόλο στην επαλήθευση του εάν ένα ηλιακό σύστημα τοποθέτησης μπορεί πραγματικά να αντέξει τη μακροπρόθεσμη περιβαλλοντική έκθεση.

Επειδή οι ζημιές από τη διάβρωση αναπτύσσονται σταδιακά κατά τη διάρκεια πολλών ετών, η οπτική επιθεώρηση από μόνη της δεν αρκεί για την αξιολόγηση της ποιότητας του προϊόντος.

Ως εκ τούτου, οι επαγγελματίες εργολάβοι EPC και οι διανομείς φωτοβολταϊκών βασίζονται σε μεγάλο βαθμό σε διεθνώς αναγνωρισμένα πρότυπα δοκιμών και συστήματα πιστοποίησης.

Πρότυπα δοκιμής ψεκασμού αλατιού

Η δοκιμή ψεκασμού αλατιού προσομοιώνει τη μακροχρόνια έκθεση στη διάβρωση σε επιθετικά περιβάλλοντα.

Τα πιο συχνά χρησιμοποιούμενα πρότυπα περιλαμβάνουν:

• ASTM B117
• ISO 9227

Αυτές οι δοκιμές εκθέτουν τα υλικά σε περιβάλλοντα συνεχούς ομίχλης αλατιού για εκατοντάδες ή και χιλιάδες ώρες.

Τα αποτελέσματα βοηθούν στην αξιολόγηση:

• Αντοχή επίστρωσης
• Αντοχή στην οξείδωση
• Ταχύτητα επιφανειακής υποβάθμισης
• Απόδοση δομικής προστασίας

Για συστήματα ηλιακής στερέωσης C4 και C5, η δοκιμή ψεκασμού αλατιού είναι ιδιαίτερα σημαντική επειδή το θαλάσσιο περιβάλλον δημιουργεί συνεχή έκθεση σε χλώριο.

Γιατί έχει σημασία η ιχνηλασιμότητα των υλικών

Οι κατασκευαστές ηλιακών εγκαταστάσεων υψηλής ποιότητας παρέχουν πλήρη τεκμηρίωση ιχνηλασιμότητας υλικού για:

• Σύνθεση χάλυβα
• Ποιότητες κράματος αλουμινίου
• Επαλήθευση υλικού συνδετήρα
• Αναφορές πάχους επίστρωσης
• Πιστοποίηση μηχανικής αντοχής

Χωρίς ιχνηλασιμότητα, οι εργολάβοι EPC ενδέχεται να λάβουν εν αγνοία τους υποβαθμισμένα υλικά που αποτυγχάνουν πρόωρα σε πραγματικές συνθήκες λειτουργίας.

Σύναψη

Καθώς τα φωτοβολταϊκά έργα συνεχίζουν να επεκτείνονται σε παράκτια, βιομηχανικά, γεωργικά και θαλάσσια περιβάλλοντα, η αντίσταση στη διάβρωση έχει γίνει ένας από τους πιο σημαντικούς παράγοντες για τη μακροπρόθεσμη αξιοπιστία του ηλιακού συστήματος.

Η κατανόηση των διαφορών μεταξύ των συστημάτων ηλιακής τοποθέτησης C3, C4 και C5 επιτρέπει στους εργολάβους EPC, στους εγκαταστάτες ηλιακών και στους διανομείς να λαμβάνουν καλύτερες αποφάσεις μηχανικής με βάση τις πραγματικές περιβαλλοντικές συνθήκες και τις προσδοκίες του κύκλου ζωής.

Ένα σωστά σχεδιασμένο αντιδιαβρωτικό ηλιακό σύστημα στήριξης προσφέρει πολύ περισσότερα από τη δομική υποστήριξη μόνο. Παρέχει:

• Μακροχρόνια αδιάβροχη αξιοπιστία
• Μειωμένο κόστος συντήρησης
• Βελτιωμένη ασφάλεια εγκατάστασης
• Χαμηλότεροι κίνδυνοι εγγύησης
• Υψηλότερη κερδοφορία έργου
• Αυξημένη ικανοποίηση πελατών

Για τη σύγχρονη φωτοβολταϊκή μηχανική, η επιλογή της σωστής στρατηγικής προστασίας από τη διάβρωση δεν είναι πλέον προαιρετική — είναι απαραίτητη για την επίτευξη ανθεκτικής, εύχρηστης και υψηλής απόδοσης ηλιακής υποδομής.

Είτε το έργο σας απαιτεί ένα εμπορικό σύστημα στέγης C3, μια γεωργική ηλιακή δομή C4 ή μια ναυτική λύση τοποθέτησης φωτοβολταϊκών C5, η επένδυση σε πιστοποιημένα υλικά, υψηλής ποιότητας επιφανειακή επεξεργασία και προηγμένος μηχανικός σχεδιασμός θα προσφέρει πάντα ισχυρότερη μακροπρόθεσμη αξία από την επιλογή της χαμηλότερης αρχικής τιμής.

Ως επαγγελματίας κατασκευαστής ηλιακών στηριγμάτων, η TopFence Solar εστιάζει στην παροχή λύσεων φωτοβολταϊκής στήριξης υψηλής απόδοσης ανθεκτικά στη διάβρωση, σχεδιασμένες για απαιτητικά παγκόσμια περιβάλλοντα.

Μέσω της προηγμένης επιλογής υλικών, της κατασκευής ακριβείας και του αυστηρού ποιοτικού ελέγχου, η TopFence Solar βοηθά τους εργολάβους, τους διανομείς και τους προγραμματιστές έργων EPC να κατασκευάσουν ηλιακή υποδομή σχεδιασμένη για μακροπρόθεσμη δομική αξιοπιστία και μέγιστη λειτουργική απόδοση.
