Δίσκος καλωδίων αλουμινίου

Για να βρείτε έναν επαγγελματία κατασκευαστή δίσκου καλωδίων αλουμινίου ή για να ξεκινήσετε ένα νέο ηλιακό έργο με ολοκληρωμένες λύσεις, μπορείτε να επικοινωνήσετε με την Topfencesolar και να μας αφήσετε να γίνουμε ο μακροπρόθεσμος συνεργάτης σας!

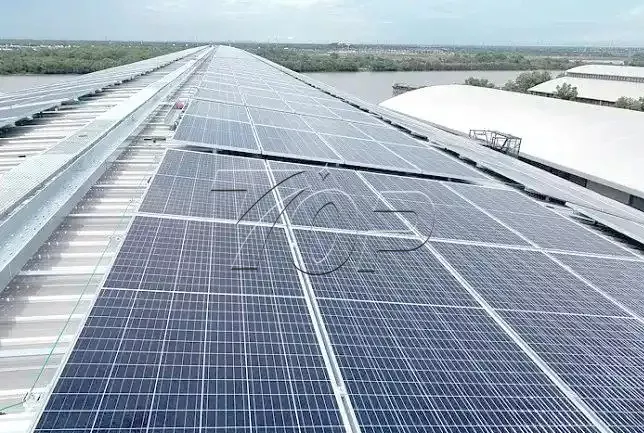

Η διαχείριση καλωδίων είναι συχνά κρίσιμη για τη μακροζωία του συστήματος. Τα ηλιακά καλώδια μεταφέρουν ρεύμα DC υψηλής τάσης και εκτίθενται σε ακραίες καιρικές συνθήκες για δεκαετίες.

Το να αφήνετε καλώδια στην επιφάνεια της οροφής αποτελεί κίνδυνο για την ασφάλεια. Ο δίσκος καλωδίων Solar Aluminium επώνυμα Topfencesolar προσφέρει έναν αποκλειστικό αυτοκινητόδρομο για καλωδίωση ηλιακών καλωδίων.

Φυσική Προστασία:Ο δίσκος αποτρέπει τη ζημιά από αιχμηρές άκρες οροφής, διατηρεί το ηλιακό σύστημα να λειτουργεί με ασφάλεια.

Διάχυση θερμότητας:Σχάρες καλωδίων με σχεδιασμό οπών με καλό αερισμό για καλώδια. Αυτός ο ειδικός σχεδιασμός θα μπορούσε να μειώσει αποτελεσματικά την αντίσταση και τη συσσώρευση θερμότητας.

Σχεδιασμένο για προδιαγραφές ηλιακών καλωδίων

Τα ηλιακά φωτοβολταϊκά καλώδια είναι μοναδικά με διπλή μόνωση και παχύτερα. Απαιτούν ένα σύστημα στήριξης που σέβεται την ακτίνα κάμψης και το βάρος τους.

Αναφέρεται στα υλικά των δίσκων καλωδίων, τον γαλβανισμένο χάλυβα που λειτουργεί ως βαριά ψύκτρα, το αλουμίνιο είναι το ιδανικότερο υλικό για ηλιακή ενέργεια.

Ανθεκτικό στη διάβρωση: Δημιουργεί φυσικά ένα προστατευτικό στρώμα οξειδίου, ιδανικό για έκθεση σε εξωτερικούς χώρους.

Ελαφρύ: Μειώνει το στατικό φορτίο στη δομή της οροφής σας.

Μη Μαγνητικό: Ελαχιστοποιεί την απώλεια ισχύος λόγω μαγνητικής επαγωγής σε εφαρμογές υψηλού ρεύματος.

Διαθέσιμοι τύποι θήκης καλωδίων

Προσφέρουμε τρεις διαφορετικές διαμορφώσεις που ταιριάζουν με το συγκεκριμένο περιβάλλον εγκατάστασης:

1. Δίσκος καλωδίου τύπου σκάλας

Κατάλληλο για μεγάλες διαδρομές και βαριά καλώδια τροφοδοσίας.

Χαρακτηριστικό: Τα ανοιχτά σκαλοπάτια παρέχουν μέγιστη ροή αέρα για την ψύξη των καλωδίων υψηλού ενισχυτή.

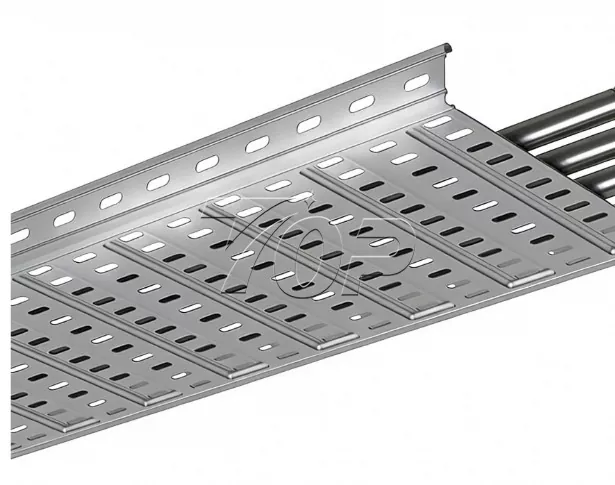

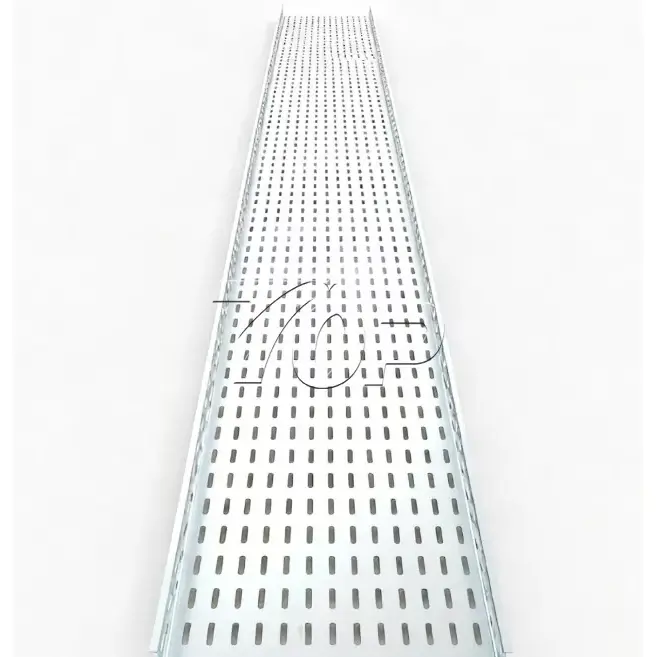

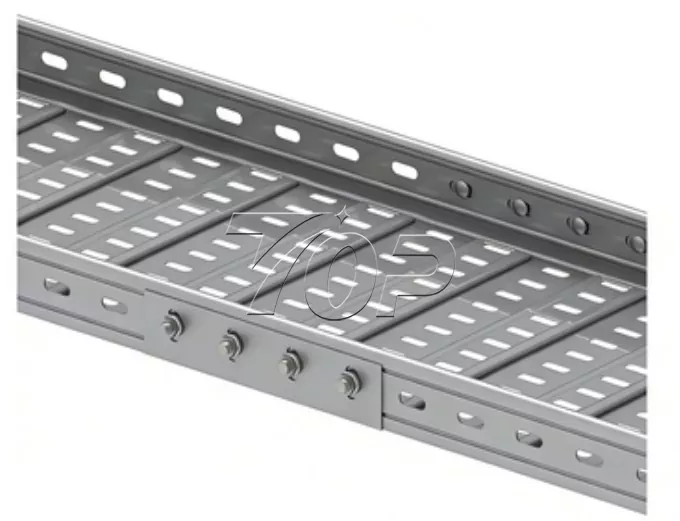

2. Διάτρητος δίσκος καλωδίων

Εφαρμογή: Εμπορικές στέγες που απαιτούν προστασία πυθμένα.

Πλεονέκτημα: Οι αεριζόμενες υποδοχές του στο κάτω μέρος επιτρέπουν την αποστράγγιση του νερού ενώ προστατεύουν τα καλώδια από ανώμαλες επιφάνειες οροφής.

3. Δίσκος καλωδίου από συρμάτινο πλέγμα

Ειδικά σχεδιασμένο για σύνθετη δρομολόγηση με πολλαπλές στροφές και πτώσεις.

Χαρακτηριστικό: Εξαιρετικά ευέλικτο. μπορεί να κοπεί και να λυγίσει επί τόπου για να πλοηγηθεί εύκολα στα εμπόδια.

Πώς λειτουργούν οι δίσκοι καλωδίων;

Αντί να τεντώνει τα καλώδια στην επιφάνεια της οροφής, ο δίσκος καλύπτει την απόσταση μεταξύ των σημείων στερέωσης.

Μεταφέρει το βάρος των καλωδίων στη δομή ραφιών ή στα εξαρτήματα της οροφής, διατηρώντας τα καλώδια ανυψωμένα. Αυτό αποτρέπει τα καλώδια από το να κάθονται σε λακκούβες νερού κατά τη διάρκεια καταιγίδων και τα κρατά οργανωμένα, ώστε οι ομάδες συντήρησης να μπορούν να εντοπίσουν εύκολα ένα κύκλωμα αργότερα.

Πώς να εγκαταστήσετε τους δίσκους καλωδίων;

Η εγκατάσταση είναι απλή, εύκολη και γρήγορη με ακριβή σχέδια Topfencesolar. Ακολουθεί η γενική ροή εργασίας για ένα σύστημα αλουμινίου στον τελευταίο όροφο:

Βήμα 1:Χαρτογραφήστε τη Διαδρομή. Μην ξεκινήσετε απλώς τη διάτρηση. Σχεδιάστε τη διαδρομή από τη συστοιχία στον μετατροπέα. Αποφύγετε τη σκίαση των πάνελ με τον ίδιο τον δίσκο!

Βήμα 2:Εγκαταστήστε βραχίονες. Πρέπει να σηκώσετε το δίσκο από την οροφή. Τοποθετήστε τα πόδια στερέωσης ή συνδέστε το δίσκο απευθείας στις ηλιακές ράγες.

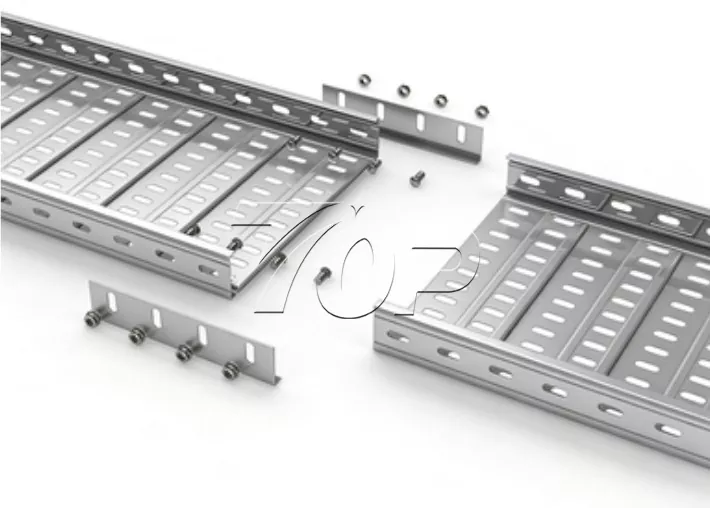

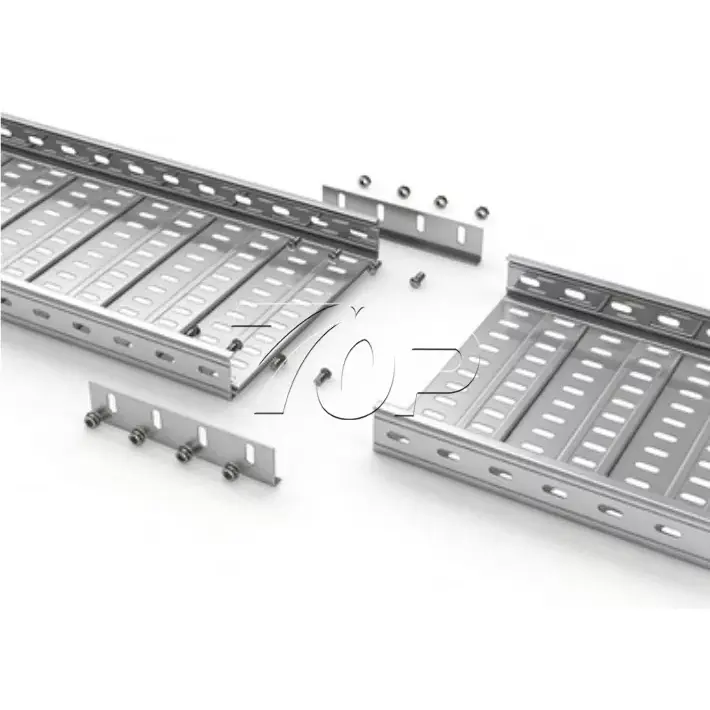

Βήμα 3:Συνδέστε τις Ενότητες. Χρησιμοποιήστε πλάκες σύνδεσης για να ενώσετε δύο μήκη δίσκου. Αφήστε ένα μικρό κενό μεταξύ των τμημάτων για θερμική διαστολή. Επειδή το αλουμίνιο διαστέλλεται όταν ζεσταίνεται? Εάν τα βιδώσετε πολύ σφιχτά χωρίς κενό, ο δίσκος μπορεί να παραμορφωθεί.

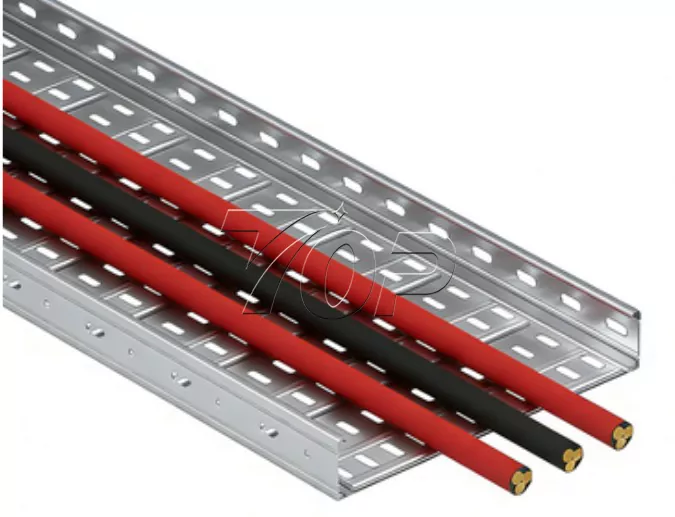

Βήμα 4:Τοποθετήστε το καλώδιο. Τοποθετήστε τα καλώδια στο δίσκο. Μην τα τραβάτε πολύ σφιχτά. Χρησιμοποιήστε δεσμούς καλωδίων με ονομαστική υπεριώδη ακτινοβολία ή σχισμές καλωδίων αλουμινίου για να τα στερεώνετε κάθε λίγα πόδια.

Βήμα 5:Γείωση. Επειδή ο δίσκος είναι μεταλλικός, πρέπει να είναι γειωμένος. Χρησιμοποιήστε βραχυκυκλωτήρες συγκόλλησης στις πλάκες σύνδεσης για να εξασφαλίσετε ηλεκτρική συνέχεια.
