Μη διεισδυτικό σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή: αδιάβροχη λύση μηχανικής ποιότητας για εμπορικά έργα φωτοβολταϊκών στεγών

Γιατί τα συστήματα τοποθέτησης ηλιακού έρματος επίπεδης οροφής αντικαθιστούν τις διεισδυτικές δομές φωτοβολταϊκών στεγών

Στα εμπορικά φωτοβολταϊκά στέγης, το σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφήέχει γίνει μια από τις ταχύτερα αναπτυσσόμενες λύσεις εγκατάστασης για εργολάβους EPC, εγκαταστάτες ηλιακών και ιδιοκτήτες βιομηχανικών κτιρίων. Καθώς περισσότερα εργοστάσια, αποθήκες, πάρκα εφοδιαστικής και εμπορικά κέντρα υιοθετούν ηλιακή ενέργεια στον τελευταίο όροφο, η βιομηχανία απομακρύνεται από τις παραδοσιακές κατασκευές που διαπερνούν τις στέγες προς συστήματα χωρίς διάτρηση που μειώνουν τους κινδύνους αδιαβροχοποίησης και βελτιώνουν την απόδοση της κατασκευής.

Για πολλές εταιρείες EPC, οι ισχυρισμοί για διαρροή στέγης δεν αποτελούν πλέον ένα μικρό ζήτημα μετά την πώληση. Μια μεμονωμένη αδιάβροχη αστοχία μπορεί να δημιουργήσει ακριβό κόστος συντήρησης, να διακόψει τις εργασίες του εργοστασίου και να βλάψει τη μακροπρόθεσμη εμπιστοσύνη των πελατών. Γι' αυτό ακριβώς τοσύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφήπροτιμάται πλέον ευρέως σε εμπορικά και βιομηχανικά έργα στέγης. Χρησιμοποιώντας βάρος έρματος αντί για διείσδυση οροφής, το σύστημα βοηθά στην προστασία των αδιάβροχων μεμβρανών ενώ συντομεύει τα χρονοδιαγράμματα εγκατάστασης.

Ταυτόχρονα, τα σύγχρονα συστήματα ηλιακών ραφιών με έρμα δεν είναι πλέον απλώς «απλές κατασκευές χωρίς τρυπάνι». Τα πρότυπα μηχανικής έχουν εξελιχθεί γρήγορα τα τελευταία χρόνια. Η αντίσταση στην ανύψωση ανέμου, η βελτιστοποίηση φορτίου στην ταράτσα, η απόσταση αποχέτευσης, η αντιδιαβρωτική προστασία και η αεροδυναμική ευστάθεια αποτελούν πλέον κεντρικούς παράγοντες σχεδιασμού, ειδικά για μεγάλης κλίμακας εμπορικές εγκαταστάσεις φωτοβολταϊκών.

Αυτό το άρθρο εξηγεί πώς λειτουργούν τα μη διεισδυτικά συστήματα ηλιακής τοποθέτησης σε στέγες, γιατί τα προτιμούν όλο και περισσότερο οι εργολάβοι EPC και ποιες μηχανικές λεπτομέρειες έχουν πραγματικά σημασία σε εμπορικά έργα σε ταράτσες του πραγματικού κόσμου.

Γιατί τα εμπορικά ηλιακά έργα στον τελευταίο όροφο κινούνται προς μη διεισδυτικά συστήματα τοποθέτησης έρματος

Πριν από δέκα χρόνια, πολλά ηλιακά συστήματα ταράτσας βασίζονταν ακόμα σε μεγάλο βαθμό στις διεισδυτικές συνδέσεις αγκύρωσης. Η διάτρηση σε στέγες από σκυρόδεμα θεωρήθηκε κανονική πρακτική. Αλλά τα εμπορικά πρότυπα στέγης έχουν αλλάξει και οι ιδιοκτήτες κτιρίων σήμερα είναι πολύ πιο ευαίσθητοι στους κινδύνους στεγανοποίησης από πριν.

Σε πολλές βιομηχανικές εγκαταστάσεις, η ίδια η οροφή προστατεύει τον εξοπλισμό παραγωγής και το απόθεμα αξίας εκατομμυρίων δολαρίων. Ένα πρόβλημα διαρροής πάνω από μια αυτοματοποιημένη γραμμή παραγωγής, μια ψυκτική αποθήκη ή ένα εργοστάσιο ηλεκτρονικών ειδών μπορεί γρήγορα να γίνει ένα σημαντικό λειτουργικό πρόβλημα. Σε ορισμένα έργα, το κόστος επισκευής από την είσοδο νερού είναι στην πραγματικότητα υψηλότερο από το αρχικό κόστος της δομής τοποθέτησης.

Εξαιτίας αυτού, τα μη διεισδυτικά ηλιακά συστήματα στερέωσης θεωρούνται πλέον λιγότερο ως εναλλακτική λύση και περισσότερο ως στρατηγική ελέγχου κινδύνου.

Αυξανόμενη πίεση στους εργολάβους EPC

Οι εργολάβοι EPC σήμερα δέχονται πιέσεις από διάφορες κατευθύνσεις:

• Συντομότερα χρονοδιαγράμματα έργων
• Αύξηση του κόστους εργασίας
• Υψηλότεροι κίνδυνοι αδιαβροχοποίησης
• Αυστηρότερες δομικές αναθεωρήσεις στέγης
• Αυξανόμενες προσδοκίες ιδιοκτήτη για μακροπρόθεσμη αξιοπιστία

Η παραδοσιακή διείσδυση στέγης συχνά δημιουργεί πρόσθετες διαδικασίες έγκρισης. Οι αδιάβροχες επιθεωρήσεις, οι επισκευές μεμβράνης και η δομική ενίσχυση μπορεί να αυξήσουν την πολυπλοκότητα του έργου. Ένα μη διεισδυτικό σύστημα τοποθέτησης ηλιακού έρματος βοηθά στην απλοποίηση αυτών των ροών εργασίας.

Για τους εγκαταστάτες που διαχειρίζονται ταυτόχρονα πολλά έργα σε στέγες κλίμακας MW, η μείωση των βημάτων εγκατάστασης μπορεί να βελτιώσει άμεσα την ταχύτητα κύκλου εργασιών του έργου και την αποδοτικότητα της εργασίας.

Η στροφή προς τα υπάρχοντα έργα ανακαίνισης κτιρίων

Ένας άλλος λόγος για τον οποίο οι κατασκευές έρματος αναπτύσσονται με ταχείς ρυθμούς είναι η επέκταση των μετασκευασμένων ηλιακών έργων στέγης.

Πολλά εμπορικά κτίρια δεν σχεδιάστηκαν ποτέ αρχικά για φωτοβολταϊκά συστήματα. Ορισμένες στέγες είναι ήδη 8-15 ετών, με γερασμένα αδιάβροχα στρώματα ή αβέβαιη δομική τεκμηρίωση. Σε αυτές τις περιπτώσεις, οι ιδιοκτήτες κτιρίων είναι συχνά απρόθυμοι να επιτρέψουν πρόσθετη διάτρηση στη μεμβράνη της οροφής.

Μια προσέγγιση τοποθέτησης ηλιακής οροφής χωρίς τρυπάνι μειώνει τις ανησυχίες κατά τη διαδικασία έγκρισης και δίνει στους εργολάβους EPC μια πιο πρακτική λύση για παλαιότερα κτίρια.

Η αδιαβροχοποίηση δεν είναι πλέον ένα «μικρό ζήτημα»

Στο παρελθόν, οι συζητήσεις για τη στεγανοποίηση μερικές φορές αντιμετωπίζονταν ως δευτερεύουσες σε σύγκριση με την απόδοση παραγωγής ενέργειας. Αυτή η νοοτροπία έχει αλλάξει πολύ.

Σήμερα, πολλοί εμπορικοί πελάτες αξιολογούν τις ηλιακές προτάσεις ταράτσας χρησιμοποιώντας τρεις προτεραιότητες:

1. Ασφάλεια στέγης
2. Αξιοπιστία συστήματος
3. Μακροπρόθεσμος λειτουργικός κίνδυνος

Η απόδοση των γενεών εξακολουθεί να έχει σημασία, φυσικά. Αλλά η πρόληψη της διαρροής στέγης έχει γίνει εξίσου σημαντική, ειδικά για τις αποθήκες logistics, τα φαρμακευτικά εργοστάσια, τις εγκαταστάσεις επεξεργασίας τροφίμων και τα κέντρα δεδομένων.

Αυτός είναι ένας από τους ισχυρότερους μοχλούς πίσω από την υιοθέτηση συστημάτων ηλιακών ραφιών έρματος παγκοσμίως.

Τι είναι ένα σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή;

Ένα σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή είναι μια μη διεισδυτική δομή στήριξης φωτοβολταϊκών που ασφαλίζει τους ηλιακούς συλλέκτες χρησιμοποιώντας σταθμισμένα μπλοκ έρματος και όχι μηχανικές αγκυρώσεις οροφής.

Αντί για διάτρηση στην επιφάνεια της οροφής, το σύστημα βασίζεται στο υπολογισμένο βάρος έρματος, στον αεροδυναμικό σχεδιασμό και στη σταθερότητα που βασίζεται στην τριβή για να αντισταθεί στην ανύψωση του ανέμου και να διατηρήσει τη δομική ακεραιότητα.

Αυτά τα συστήματα χρησιμοποιούνται συνήθως σε εμπορικές και βιομηχανικές επίπεδες στέγες όπου η διατήρηση της αδιάβροχης απόδοσης είναι κρίσιμη.

Βασική Δομική Αρχή Εργασίας

Η αρχή λειτουργίας είναι σχετικά απλή, αν και οι μηχανικοί υπολογισμοί πίσω από αυτήν μπορεί να γίνουν αρκετά περίπλοκοι.

Η δομή στερέωσης κατανέμει τα φορτία στην επιφάνεια της οροφής μέσω των δίσκων έρματος, των ποδιών στήριξης και των προστατευτικών μαξιλαριών. Οι δυνάμεις ανύψωσης του ανέμου εξουδετερώνονται με έναν συνδυασμό:

• Βάρος έρματος
• Αεροδυναμικοί εκτροπείς ανέμου
• Βελτιστοποιημένες γωνίες κλίσης
• Τριβή μεταξύ προστατευτικών μαξιλαριών και μεμβράνης οροφής

Σε αντίθεση με τα συστήματα διείσδυσης, δεν υπάρχουν μπουλόνια αγκύρωσης που διαπερνούν το αδιάβροχο στρώμα.

Αυτό είναι ιδιαίτερα σημαντικό για στέγες με μεμβράνη TPO, PVC και EPDM όπου η αδιάβροχη ακεραιότητα είναι εξαιρετικά ευαίσθητη στα σημεία διείσδυσης.

Κύρια εξαρτήματα ενός συστήματος τοποθέτησης ηλιακού έρματος

Αν και τα σχέδια διαφέρουν μεταξύ των κατασκευαστών, τα περισσότερα εμπορικά συστήματα έρματος στέγης περιλαμβάνουν αρκετά κοινά δομικά στοιχεία.

Ράγες αλουμινίου AL6005-T5

Ράγες αλουμινίου υψηλής αντοχής υποστηρίζουν τις ηλιακές μονάδες και μεταφέρουν φορτία σε όλη τη δομή.

Το κράμα αλουμινίου AL6005-T5 χρησιμοποιείται ευρέως επειδή παρέχει:

• Καλή αντοχή στη διάβρωση
• Υψηλή δομική αντοχή
• Ελαφρύς χειρισμός
• Μεγάλη διάρκεια ζωής σε εξωτερικούς χώρους

Σε σύγκριση με τα βαρύτερα συστήματα χάλυβα, οι κατασκευές αλουμινίου μεταφέρονται και τοποθετούνται ευκολότερα σε στέγες.

Μπροστινά και πίσω πόδια στήριξης

Τα πόδια στήριξης καθορίζουν τη γωνία κλίσης της μονάδας και τη δομική γεωμετρία. Ανάλογα με το έργο, τα συστήματα μπορούν να χρησιμοποιούν:

• Κλίση με νότιο προσανατολισμό

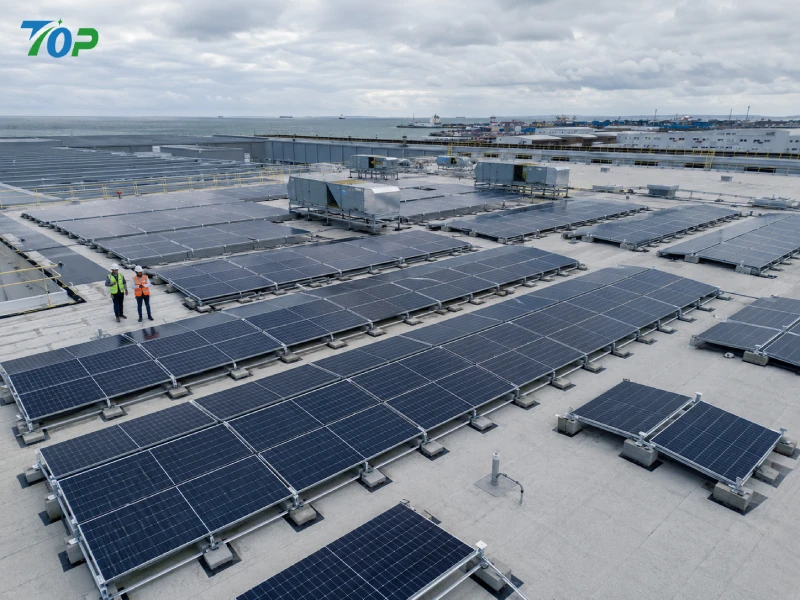

• Διαμόρφωση χαμηλής κλίσης Ανατολής-Δύσης
• Αεροδυναμική διάταξη χαμηλού προφίλ

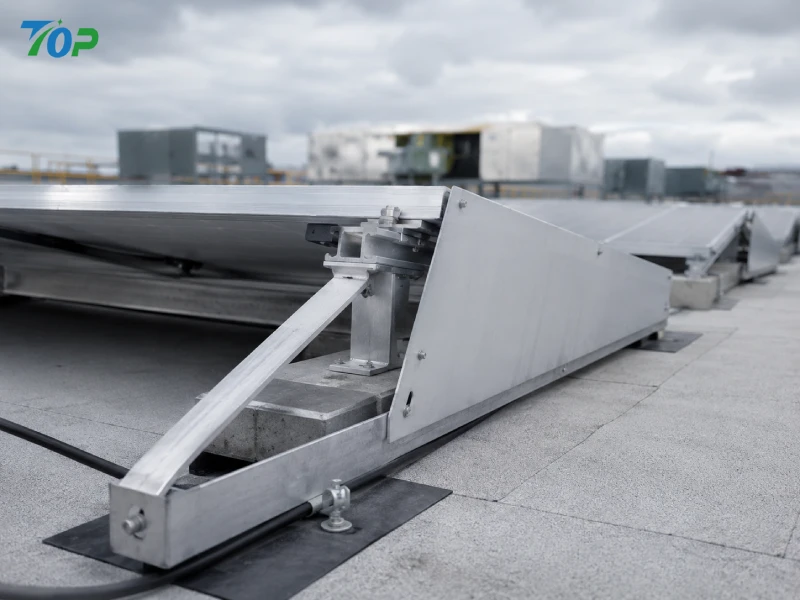

Η πίσω δομή στήριξης συχνά ενσωματώνει εκτροπείς ανέμου για τη βελτίωση της αντίστασης ανύψωσης.

Δίσκοι έρματος

Οι δίσκοι έρματος συγκρατούν τσιμεντόλιθους ή άλλα ζυγισμένα υλικά που σταθεροποιούν το σύστημα έναντι των φορτίων ανέμου.

Η απαίτηση έρματος εξαρτάται από πολλαπλές μεταβλητές μηχανικής:

• Ύψος στέγης
• Τοπική ταχύτητα ανέμου
• Κατηγορία έκθεσης κτιρίων
• Γωνία κλίσης μονάδας
• Ζώνες ακμών στέγης
• Αεροδυναμική απόδοση συστήματος

Σε παράκτιες περιοχές με ισχυρό άνεμο, οι υπολογισμοί του έρματος γίνονται σημαντικά πιο περίπλοκοι.

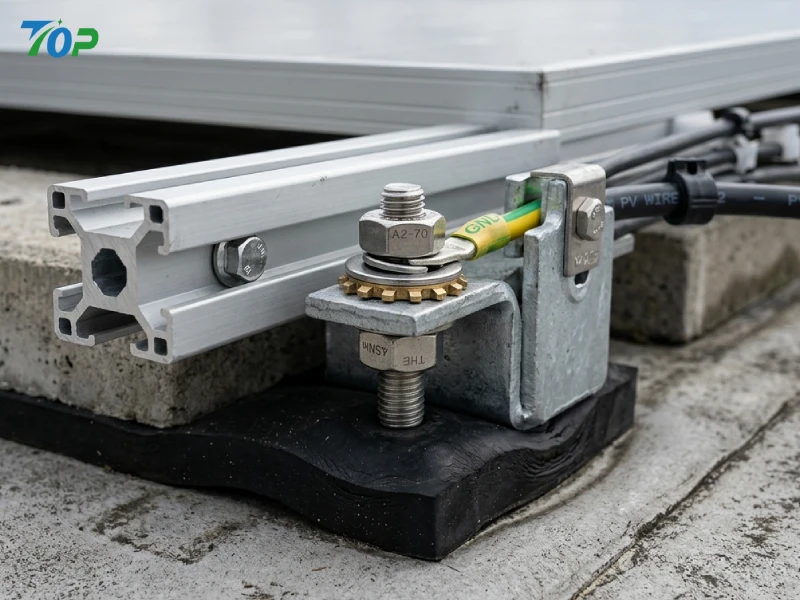

SUS304 Συνδετήρες από ανοξείδωτο χάλυβα

Οι συνδετήρες συχνά παραβλέπονται σε έργα ταράτσας χαμηλής ποιότητας, αλλά επηρεάζουν άμεσα τη μακροπρόθεσμη αξιοπιστία.

Το υλικό από ανοξείδωτο χάλυβα SUS304 παρέχει:

• Ισχυρή αντιδιαβρωτική απόδοση
• Μεγάλη διάρκεια ζωής
• Μειωμένος κίνδυνος συντήρησης
• Σταθερή αντοχή σε εξωτερικούς χώρους

Αυτό γίνεται ιδιαίτερα σημαντικό σε παράκτια ή υγρά βιομηχανικά περιβάλλοντα.

EPDM Rubber Pads

Μεταξύ της δομής στερέωσης και της μεμβράνης οροφής τοποθετούνται προστατευτικά ελαστικά μαξιλαράκια.

Οι λειτουργίες τους περιλαμβάνουν:

• Αύξηση της τριβής
• Προστασία αδιάβροχων στρώσεων
• Μείωση συγκέντρωσης άμεσης πίεσης
• Βελτίωση της συμβατότητας στον τελευταίο όροφο

Χωρίς την κατάλληλη προστασία μεμβράνης, ακόμη και τα μη διεισδυτικά συστήματα μπορεί να εξακολουθούν να βλάπτουν τα υλικά στέγης με την πάροδο του χρόνου.

Πώς τα μη διεισδυτικά ηλιακά συστήματα τοποθέτησης προστατεύουν τη στεγανοποίηση ταράτσας

Ένα από τα μεγαλύτερα πλεονεκτήματα ενός συστήματος τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή είναι η αδιάβροχη προστασία.

Για τους ιδιοκτήτες εμπορικών κτιρίων, αυτό έχει συχνά μεγαλύτερη σημασία από ό,τι πολλοί εγκαταστάτες αρχικά περίμεναν.

Μια διαρροή στην ταράτσα μπορεί να φαίνεται μικρή κατά την εγκατάσταση, αλλά σε αρκετές περιόδους βροχών το πρόβλημα μπορεί να επεκταθεί γρήγορα, ειδικά σε μεγάλες βιομηχανικές εγκαταστάσεις.

Ο κρυμμένος κίνδυνος της διείσδυσης στέγης

Κάθε διείσδυση στέγης δημιουργεί ένα πιθανό σημείο μακροπρόθεσμης αστοχίας.

Ακόμη και όταν τα αδιάβροχα στεγανωτικά εφαρμόζονται σωστά κατά την εγκατάσταση, τα υλικά γερνούν φυσικά λόγω:

• έκθεση στην υπεριώδη ακτινοβολία
• Κύκλοι θερμικής διαστολής
• Διάβρωση όμβριων υδάτων
• Μηχανική δόνηση
• Διακυμάνσεις της θερμοκρασίας

Μετά από χρόνια έκθεσης στην ταράτσα, η υποβάθμιση του στεγανοποιητικού μπορεί να επιτρέψει τη διείσδυση υγρασίας γύρω από τα σημεία αγκύρωσης.

Αυτό το πρόβλημα είναι ιδιαίτερα συχνό σε περιοχές με:

• Ισχυρή UV ακτινοβολία
• Έντονη βροχόπτωση
• Συχνοί τυφώνες
• Μεγάλη εποχιακή διακύμανση θερμοκρασίας

Γιατί οι ιδιοκτήτες εμπορικών κτιρίων είναι πιο προσεκτικοί σήμερα

Οι ιδιοκτήτες κτιρίων έχουν γίνει πιο έμπειροι με την ηλιακή ενέργεια στον τελευταίο όροφο την τελευταία δεκαετία. Πολλοί έχουν ήδη κατανοήσει τους κινδύνους μακροπρόθεσμης συντήρησης που συνδέονται με τη διείσδυση της οροφής.

Στην πραγματικότητα, ορισμένοι ιδιοκτήτες βιομηχανικής ιδιοκτησίας απαιτούν πλέον ρητά μη διεισδυτικά συστήματα στερέωσης κατά την υποβολή προσφορών EPC.

Αυτή η τάση γίνεται ολοένα και πιο κοινή σε:

• Πάρκα Logistics
• Ψυκτικές εγκαταστάσεις
• Εργοστάσια παραγωγής ηλεκτρονικών
• Κτίρια παραγωγής τροφίμων
• Φαρμακευτικά εργοστάσια

Αυτές οι βιομηχανίες δεν μπορούν εύκολα να ανεχθούν λειτουργικούς κινδύνους που σχετίζονται με διαρροές.

Προστασία οροφής Εγγύηση Ακεραιότητας

Ένα άλλο σημαντικό ζήτημα είναι η προστασία της οροφής με εγγύηση.

Ορισμένοι κατασκευαστές στεγών ενδέχεται να ακυρώσουν εν μέρει τις αδιάβροχες εγγυήσεις μετά από ανεξέλεγκτη διείσδυση στέγης. Αυτό δημιουργεί πρόσθετες νομικές και οικονομικές ανησυχίες τόσο για τους ιδιοκτήτες κτιρίων όσο και για τους εργολάβους EPC.

Ένα σύστημα τοποθέτησης ηλιακού έρματος βοηθά στην ελαχιστοποίηση αυτού του προβλήματος, επειδή η αδιάβροχη μεμβράνη παραμένει σε μεγάλο βαθμό άθικτη.

Αυτό απλοποιεί την επικοινωνία μεταξύ:

• Προμηθευτές στέγης
• Ιδιοκτήτες κτιρίων
• Εγκαταστάτες Φ/Β
• Ασφαλιστικές εταιρείες

Μειωμένη πίεση συντήρησης μετά την πώληση

Για τους εργολάβους EPC, οι αξιώσεις στεγανοποίησης μπορεί να γίνουν εξαιρετικά χρονοβόρες.

Μερικές φορές η πραγματική πηγή διαρροής δεν σχετίζεται με το φωτοβολταϊκό σύστημα, αλλά από τη στιγμή που υπάρχει ηλιακός εξοπλισμός στην οροφή, ο εγκαταστάτης συχνά εμπλέκεται στην αντιμετώπιση προβλημάτων ούτως ή άλλως.

Η μείωση των σημείων διείσδυσης μειώνει την πιθανότητα μελλοντικών διαφωνιών και συμβάλλει στην προστασία των μακροπρόθεσμων σχέσεων με τους πελάτες.

Αυτός είναι ένας λόγος για τον οποίο πολλές έμπειρες εταιρείες EPC τυποποιούν πλέον μη διεισδυτικά συστήματα ηλιακής τοποθέτησης σε στέγες σε εμπορικά έργα όποτε το επιτρέπουν οι συνθήκες στέγης.

Μηχανικά Πλεονεκτήματα Συστημάτων Ηλιακής Στερέωσης Ballast

Η δημοτικότητα των συστημάτων έρματος δεν αφορά μόνο τη στεγανοποίηση. Η αποτελεσματικότητα της μηχανικής είναι ένας άλλος σημαντικός λόγος.

Τα σύγχρονα εμπορικά έργα ταράτσας βρίσκονται υπό συνεχή πίεση για μείωση του χρόνου εγκατάστασης, διατηρώντας παράλληλα τη δομική αξιοπιστία. Ένα σωστά σχεδιασμένο σύστημα έρματος βοηθά στην επίτευξη και των δύο στόχων.

Ταχύτερη ροή εργασιών εγκατάστασης

Σε σύγκριση με την παραδοσιακή εγκατάσταση που βασίζεται σε άγκυρα, οι κατασκευές έρματος απαιτούν γενικά λιγότερα βήματα κατασκευής.

Συνήθως δεν χρειάζεται:

• Διάτρηση στέγης
• Χημική σκλήρυνση αγκύρωσης
• Αδιάβροχη επανασφράγιση
• Σύνθετη επιθεώρηση διείσδυσης

Αυτό μειώνει σημαντικά τον χρόνο εγκατάστασης στην ταράτσα.

Πολλά συστήματα χρησιμοποιούν επίσης προσυναρμολογημένα δομικά στοιχεία, επιτρέποντας στους εγκαταστάτες να ολοκληρώσουν την εγκατάσταση της μονάδας πιο γρήγορα.

Σε μεγάλες εμπορικές στέγες, η εξοικονόμηση χρόνου γίνεται πολύ αισθητή.

Μειωμένες Απαιτήσεις Εργασίας

Οι ελλείψεις εργατικού δυναμικού επηρεάζουν τις αγορές ηλιακών εγκαταστάσεων σε πολλές χώρες.

Επειδή τα συστήματα έρματος απλοποιούν τις διαδικασίες εγκατάστασης, οι εργολάβοι EPC μπορούν συχνά να μειώσουν:

• Εξάρτηση από ειδικευμένο εργατικό δυναμικό
• Ειδικοί αδιάβροχοι στέγες
• Πολυπλοκότητα εκπαίδευσης εγκατάστασης
• Εργασίες προετοιμασίας στέγης

Αυτό βοηθά στη βελτίωση της επεκτασιμότητας της εγκατάστασης για αγωγούς μεγάλων έργων.

Βελτιωμένη προσαρμοστικότητα για υπάρχοντα κτίρια

Δεν είναι όλες οι στέγες ιδανικές για διεισδυτικά συστήματα.

Ορισμένα υπάρχοντα κτίρια έχουν:

• Περιορισμένη δομική τεκμηρίωση
• Γήρανση αδιάβροχες στρώσεις
• Περιορισμένες άδειες γεώτρησης
• Σύνθετες διατάξεις στέγης

Ένα μη διεισδυτικό σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή παρέχει μεγαλύτερη ευελιξία σε αυτές τις περιπτώσεις.

Αυτή η προσαρμοστικότητα είναι ιδιαίτερα πολύτιμη για εκ των υστέρων εμπορικά έργα στέγης.

Χαμηλότερο κόστος μακροπρόθεσμης συντήρησης

Το μακροπρόθεσμο λειτουργικό κόστος έχει μεγαλύτερη σημασία από ό,τι πολλοί προγραμματιστές έργων αρχικά αντιλαμβάνονται.

Μια δομή στήριξης χαμηλού κόστους που αργότερα δημιουργεί προβλήματα στεγανοποίησης μπορεί γρήγορα να γίνει ακριβή σε έναν κύκλο ζωής 20 ετών.

Τα συστήματα έρματος συμβάλλουν στη μείωση:

• Κόστος επισκευής διαρροών
• Συντήρηση αδιάβροχης μεμβράνης
• Αντικατάσταση που σχετίζεται με τη διάβρωση
• Επιπλοκές πρόσβασης στην οροφή

Με την πάροδο του χρόνου, αυτό μπορεί να βελτιώσει σημαντικά τη συνολική απόδοση επένδυσης του έργου.

Ζητήματα Σχεδιασμού Κριτικής Μηχανικής για Φ/Β συστήματα έρματος επίπεδης οροφής

Ένα σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή μπορεί να φαίνεται μηχανικά απλό από έξω, αλλά η μηχανική πίσω από μια αξιόπιστη εμπορική εγκατάσταση στον τελευταίο όροφο είναι στην πραγματικότητα αρκετά απαιτητική.

Σε πολλά αποτυχημένα έργα φωτοβολταϊκών στέγης, το πρόβλημα δεν ήταν η ίδια η ηλιακή μονάδα. Το πρόβλημα συνήθως προερχόταν από υποτιμημένη ανύψωση ανέμου, κακή ανάλυση φορτίου στην ταράτσα, απόφραξη αποχέτευσης ή μακροπρόθεσμη δομική κόπωση που αγνοήθηκε κατά τη διάρκεια του αρχικού σταδίου σχεδιασμού.

Αυτός είναι ο λόγος για τον οποίο οι έμπειροι εργολάβοι EPC δίνουν μεγάλη προσοχή στους υπολογισμούς μηχανικής πριν καν ξεκινήσει η εγκατάσταση.

Εκτίμηση δομικής ικανότητας φορτίου στέγης

Πριν από την επιλογή οποιουδήποτε ηλιακού συστήματος ραφιών έρματος, η δομική χωρητικότητα της οροφής πρέπει να αξιολογηθεί προσεκτικά.

Σε αντίθεση με τα διεισδυτικά συστήματα που μεταφέρουν φορτία απευθείας στα δομικά σημεία αγκύρωσης, τα συστήματα έρματος κατανέμουν το βάρος σε όλη την επιφάνεια της οροφής. Αυτό δημιουργεί διαφορετικά χαρακτηριστικά φόρτωσης που απαιτούν λεπτομερή ανάλυση.

Τα τυπικά ζητήματα φορτίου ταράτσας περιλαμβάνουν:

• Νεκρό φορτίο από τη δομή στερέωσης
• Βάρος ηλιακής μονάδας
• Βάρος μπλοκ έρματος σκυροδέματος
• Προσωρινό φορτίο συντήρησης
• Δυναμικό φορτίο που προκαλείται από τον άνεμο
• Επίπτωση στη συσσώρευση όμβριων υδάτων

Σε έργα μετασκευής, η δομική τεκμηρίωση είναι μερικές φορές ελλιπής ή ξεπερασμένη. Παλαιότερα βιομηχανικά κτίρια μπορεί να έχουν υποστεί ανακαινίσεις που άλλαξαν τις αρχικές συνθήκες φορτίου.

Εξαιτίας αυτού, οι ομάδες EPC συχνά διεξάγουν:

• Επιτόπιοι δομικοί έλεγχοι
• Δειγματοληψία πυρήνα
• Επαλήθευση πάχους χάλυβα
• Δοκιμή αντοχής σκυροδέματος
• Αξιολόγηση παραμόρφωσης οροφής

Ένα συνηθισμένο λάθος σε έργα χαμηλού προϋπολογισμού είναι η αντιμετώπιση των υπολογισμών φορτίου στον τελευταίο όροφο ως μια πρόχειρη εκτίμηση αντί για μια πραγματική εργασία μηχανικής. Αυτό μπορεί να γίνει επικίνδυνο σε εγκαταστάσεις μεγάλης κλίμακας όπου εκατοντάδες τόνοι έρματος κατανέμονται στην οροφή.

Ανάλυση φορτίου ανέμου και ανύψωσης

Η ανύψωση του ανέμου είναι μια από τις πιο κρίσιμες προκλήσεις μηχανικής για μη διεισδυτικά ηλιακά συστήματα ταράτσας.

Μια ηλιακή συστοιχία ουσιαστικά συμπεριφέρεται σαν μια μεγάλη αεροδυναμική επιφάνεια εκτεθειμένη σε εξωτερική πίεση. Όταν ο άνεμος κινείται σε μονάδες στέγης, οι δυνάμεις ανύψωσης μπορεί να γίνουν εκπληκτικά υψηλές, ειδικά κοντά στις άκρες και τις γωνίες της οροφής.

Αυτός είναι ο λόγος για τον οποίο ο σύγχρονος σχεδιασμός του συστήματος τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή εστιάζει σε μεγάλο βαθμό στην αεροδυναμική βελτιστοποίηση.

Η επαγγελματική ανάλυση φορτίου ανέμου γενικά λαμβάνει υπόψη:

• Περιφερειακά δεδομένα ταχύτητας ανέμου
• Ύψος κτιρίου
• Κατηγορία έκθεσης εδάφους
• Ζώνες ακμών στέγης
• Ύψος τοίχου στηθαίο
• Γωνία κλίσης μονάδας
• Διάστιχο πίνακα

Σε περιοχές με ισχυρό άνεμο, οι απαιτήσεις έρματος μπορεί να αυξηθούν δραματικά εάν η αεροδυναμική απόδοση είναι κακή.

Για παράδειγμα, μια κακώς βελτιστοποιημένη δομή κλίσης 15° μπορεί να απαιτεί σημαντικά περισσότερο έρμα από μια αεροδυναμική σχεδίαση χαμηλού προφίλ με ενσωματωμένους εκτροπείς ανέμου.

Αυτό επηρεάζει άμεσα:

• Πίεση φορτίου οροφής
• Κόστος μεταφοράς
• Εργασίες εγκατάστασης
• Οικονομικά του έργου

Τα σύγχρονα συστήματα μηχανικής ποιότητας προσπαθούν να μειώσουν τη ζήτηση έρματος μέσω της διαχείρισης της ροής του αέρα αντί απλώς να προσθέτουν περισσότερο βάρος.

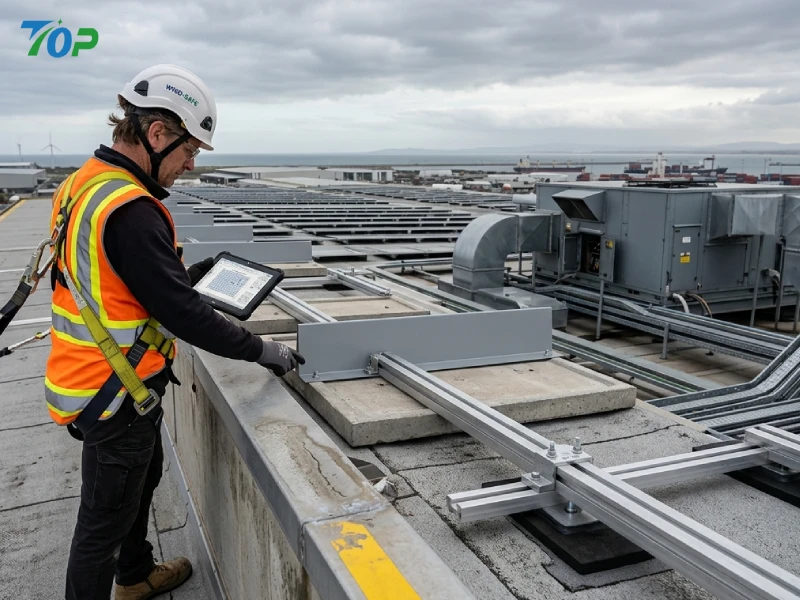

Γιατί οι ζώνες άκρων οροφής απαιτούν επιπλέον προσοχή

Δεν υφίστανται όλες οι περιοχές της στέγης την ίδια πίεση ανέμου.

Οι γωνίες της οροφής και οι περιμετρικές ζώνες εκτίθενται σε ισχυρότερες δυνάμεις ανύψωσης επειδή η ροή αέρα επιταχύνεται γύρω από τα άκρα του κτιρίου. Αυτές οι περιοχές απαιτούν συχνά:

• Πρόσθετο έρμα
• Χαμηλότερες γωνίες κλίσης
• Ενισχυμένοι εκτροπείς
• Μειωμένη απόσταση σειρών

Η παράβλεψη της ενίσχυσης της ακραίας ζώνης είναι ένα από τα πιο κοινά σφάλματα σχεδιασμού που παρατηρούνται σε άπειρα φωτοβολταϊκά έργα ταράτσας.

Σε παράκτιες περιοχές που είναι επιρρεπείς σε τυφώνα, οι αστοχίες της ακραίας ζώνης μπορούν να δημιουργήσουν καταρράκτες δομικές ζημιές σε όλη τη συστοιχία.

Στρατηγική βελτιστοποίησης έρματος

Πολλοί άνθρωποι υποθέτουν ότι τα συστήματα έρματος απλώς «προσθέτουν τσιμεντόλιθους έως ότου η δομή είναι σταθερή». Στην πραγματικότητα, η επαγγελματική βελτιστοποίηση έρματος είναι πολύ πιο περίπλοκη.

Το υπερβολικό έρμα δημιουργεί πολλά προβλήματα:

• Μεγαλύτερο φορτίο στέγης
• Αυξημένο κόστος logistics
• Μεγαλύτερος χρόνος εγκατάστασης
• Πιο δύσκολος χειρισμός στην ταράτσα
• Υψηλότερο κόστος δομικής ενίσχυσης

Ένα καλά σχεδιασμένο σύστημα ηλιακής τοποθέτησης έρματος στοχεύει στην επίτευξη σταθερότητας με το ελάχιστο απαραίτητο βάρος έρματος.

Αυτό συνήθως επιτυγχάνεται μέσω:

• Πίσω αεροδυναμικοί εκτροπείς
• Κατώτερες γωνίες κλίσης της μονάδας
• Βελτιωμένος έλεγχος ροής αέρα
• Βελτιστοποιημένη απόσταση σειρών
• Καλύτερη δομική γεωμετρία

Τα τελευταία χρόνια, τα συστήματα χαμηλής κλίσης Ανατολής-Δύσης έχουν γίνει όλο και πιο δημοφιλή επειδή συχνά μειώνουν τις απαιτήσεις έρματος ενώ βελτιώνουν τη χρήση του χώρου στον τελευταίο όροφο.

Σχεδιασμός αποχέτευσης και ροής νερού

Ο σχεδιασμός της αποχέτευσης μερικές φορές υποτιμάται κατά τη διάρκεια του σχεδιασμού ηλιακών στεγών.

Μια κακώς τοποθετημένη δομή στήριξης μπορεί να εμποδίσει τη ροή του νερού και να δημιουργήσει περιοχές λιμνάζουσας σε επίπεδες στέγες.

Με την πάροδο του χρόνου, το στάσιμο νερό μπορεί να επιταχύνει:

• Γήρανση μεμβράνης
• Διαρροή οροφής
• Διάβρωση
• Δομική φθορά

Επομένως, οι επαγγελματικές διατάξεις φωτοβολταϊκών στέγης διατηρούν τις κατάλληλες διαδρομές αποστράγγισης μεταξύ των σειρών τοποθέτησης.

Σημαντικά ζητήματα αποχέτευσης περιλαμβάνουν:

• Κατεύθυνση κλίσης στέγης
• Θέση αποχέτευσης
• Μονοπάτια υπερχείλισης
• Διαδρομές πρόσβασης συντήρησης
• Κίνδυνος συσσώρευσης συντριμμιών

Σε περιοχές με έντονες βροχοπτώσεις, η απόσταση αποχέτευσης γίνεται ακόμη πιο σημαντική.

Ορισμένοι εργολάβοι EPC το έμαθαν αυτό με τον δύσκολο τρόπο αφού ανακάλυψαν φραγμένα συστήματα αποχέτευσης μήνες μετά την ολοκλήρωση του έργου.

Θερμική διαστολή και μακροπρόθεσμη δομική σταθερότητα

Τα εμπορικά ηλιακά συστήματα στέγης βιώνουν συνεχή θερμική ανακύκλωση καθ' όλη τη διάρκεια ζωής τους.

Οι μεταλλικές κατασκευές διαστέλλονται κατά την έκθεση στη θερμότητα κατά τη διάρκεια της ημέρας και συστέλλονται κατά τις ψυχρότερες νυχτερινές συνθήκες. Πάνω από 20-25 χρόνια, αυτή η επαναλαμβανόμενη κίνηση μπορεί να δημιουργήσει άγχος κόπωσης στα σημεία σύνδεσης.

Το αλουμίνιο AL6005-T5 προσφέρει καλή δομική σταθερότητα, αλλά η σωστή διαχείριση της επέκτασης εξακολουθεί να είναι απαραίτητη.

Τα επαγγελματικά σχέδια περιλαμβάνουν συνήθως:

• Κενά επέκτασης
• Συνδέσεις συρόμενων σιδηροτροχιών
• Ελεγχόμενη ροπή στερέωσης
• Εύκαμπτες δομές αρθρώσεων

Εάν αγνοηθεί η θερμική κίνηση, τα μακροπρόθεσμα προβλήματα μπορεί να περιλαμβάνουν:

• Χαλάρωση συνδετήρα
• Παραμόρφωση σιδηροτροχιάς
• Ράγισμα στρες
• Μετατόπιση σφιγκτήρα μονάδας

Αυτά τα ζητήματα συνήθως αναπτύσσονται σταδιακά και όχι αμέσως, γι' αυτό η εμπειρία της μηχανικής είναι τόσο σημαντική στον σχεδιασμό της κατασκευής Φ/Β στέγης.

Πυρασφάλεια και Διαχείριση Καλωδίων

Καθώς η εμπορική χωρητικότητα των φωτοβολταϊκών στεγών συνεχίζει να αυξάνεται, τα πρότυπα πυρασφάλειας γίνονται αυστηρότερα σε πολλές χώρες.

Τα σύγχρονα συστήματα ηλιακών ραφιών έρματος πρέπει να λαμβάνουν υπόψη:

• Πυροσβεστικοί διάδρομοι πρόσβασης
• Ασφάλεια δρομολόγησης καλωδίων
• Συνέχεια γείωσης
• Πρόσβαση έκτακτης ανάγκης συντήρησης

Η κακή διαχείριση καλωδίων παραμένει εκπληκτικά κοινή σε εγκαταστάσεις σε στέγες χαμηλής ποιότητας.

Η χαλαρή δρομολόγηση του καλωδίου μπορεί τελικά να προκαλέσει:

• Βλάβη UV
• Φθορά μόνωσης
• Έκθεση στο νερό
• Αποτυχία σύνδεσης

Οι επαγγελματίες εγκαταστάτες EPC γενικά ενσωματώνουν δίσκους καλωδίων, κλιπ ανθεκτικά στην υπεριώδη ακτινοβολία και ανυψωμένες διαδρομές δρομολόγησης στο ίδιο το σύστημα τοποθέτησης.

Προκλήσεις υψηλών ανέμων και παράκτιας στέγης: Πώς τα συστήματα έρματος μηχανικής ποιότητας μειώνουν τον κίνδυνο

Δεν είναι όλα τα ηλιακά περιβάλλοντα ταράτσας εξίσου απαιτητικά.

Οι παράκτιες περιοχές και οι επιρρεπείς σε τυφώνες αγορές ασκούν πολύ μεγαλύτερη πίεση στα φωτοβολταϊκά συστήματα ταράτσας σε σχέση με τις εσωτερικές περιοχές με χαμηλό άνεμο. Σε αυτά τα έργα, η μηχανική ποιότητα της δομής στερέωσης γίνεται ιδιαίτερα σημαντική.

Εδώ γίνονται πολύ εμφανείς οι σημαντικές διαφορές μεταξύ των προμηθευτών τοποθέτησης χαμηλού κόστους και των κατασκευαστών που εστιάζουν στη μηχανική.

Γιατί η αντίσταση του ανέμου είναι τόσο σημαντική στην ηλιακή οροφή

Τα ηλιακά συστήματα που τοποθετούνται στο έδαφος μεταφέρουν τα φορτία απευθείας σε βαθιά θεμέλια. Τα συστήματα ταράτσας λειτουργούν διαφορετικά.

Σε μια επίπεδη οροφή, η ηλιακή συστοιχία είναι πλήρως εκτεθειμένη σε εξωτερική ροή αέρα, ενώ βασίζεται κυρίως στο βάρος του έρματος και στον αεροδυναμικό έλεγχο για σταθερότητα.

Υπό συνθήκες ισχυρού ανέμου, η πίεση ανύψωσης μπορεί να αυξηθεί γρήγορα.

Τα γεγονότα των τυφώνων δημιουργούν πρόσθετες προκλήσεις επειδή η κατεύθυνση του ανέμου αλλάζει δυναμικά. Αυτό σημαίνει ότι οι συστοιχίες ταράτσας ενδέχεται να εμφανίσουν:

• Αρνητική ανύψωση πίεσης
• Τυρβώδης πλευρική φόρτιση
• Κόπωση από κραδασμούς
• Ανώμαλη κατανομή πίεσης

Εάν η δομική σχεδίαση δεν διαθέτει αεροδυναμική βελτιστοποίηση, οι απαιτήσεις έρματος γίνονται υπερβολικά υψηλές.

Σχεδίαση αεροδυναμικού εκτροπέα ανέμου

Τα σύγχρονα μη διεισδυτικά συστήματα ηλιακής τοποθέτησης στον τελευταίο όροφο χρησιμοποιούν συχνά εκτροπείς αέρα πίσω για να βελτιώσουν τη συμπεριφορά ροής αέρα.

Ο σκοπός αυτών των εκτροπέων δεν είναι απλώς καλλυντικός. Η λειτουργία τους είναι να μειώνουν την τυρβώδη ροή αέρα κάτω από τις μονάδες.

Χωρίς τον κατάλληλο έλεγχο ροής αέρα, ο άνεμος μπορεί να δημιουργήσει ισχυρά φαινόμενα αναρρόφησης κάτω από τα ηλιακά πάνελ, αυξάνοντας δραματικά τις δυνάμεις ανύψωσης.

Οι καλά σχεδιασμένοι εκτροπείς βοηθούν:

• Μειώστε τις αναταράξεις του πίσω μέρους
• Χαμηλότερη πίεση ανύψωσης
• Μειώστε τη ζήτηση έρματος
• Βελτιώστε τη δομική σταθερότητα

Σε ορισμένες μελέτες μηχανικής, η αεροδυναμική βελτιστοποίηση μείωσε τις απαιτήσεις έρματος κατά περισσότερο από 20%, αν και τα πραγματικά αποτελέσματα ποικίλλουν ανάλογα με την κατάσταση του έργου.

Τάσεις σχεδίασης χαμηλής γωνίας κλίσης

Πολλά παλαιότερα φωτοβολταϊκά συστήματα στέγης χρησιμοποιούσαν σχετικά απότομες γωνίες κλίσης για να μεγιστοποιήσουν την παραγωγή ενέργειας.

Σήμερα, οι εμπορικές προτεραιότητες σχεδιασμού στέγης αλλάζουν.

Για πολλές βιομηχανικές στέγες, οι εργολάβοι EPC προτιμούν τώρα:

• Χαμηλότερες γωνίες κλίσης
• Υψηλότερη πυκνότητα μονάδας
• Μειωμένη έκθεση στον αέρα
• Χαμηλότερο βάρος έρματος

Αυτή η τάση είναι ιδιαίτερα ορατή στις ηλιακές διατάξεις στέγης Ανατολής-Δύσης.

Ενώ τα συστήματα χαμηλής κλίσης μπορεί να μειώσουν ελαφρώς την απόδοση παραγωγής αιχμής ανά μονάδα, συχνά βελτιώνουν τη συνολική παραγωγή ενέργειας στον τελευταίο όροφο επιτρέποντας μεγαλύτερη πυκνότητα εγκατάστασης.

Σε εμπορικά έργα, η συνολική απόδοση επένδυσης στον τελευταίο όροφο είναι συνήθως πιο σημαντική από τη θεωρητική απόδοση σε επίπεδο ενότητας.

Αντοχή στη διάβρωση σε παράκτια περιβάλλοντα

Τα παράκτια έργα δημιουργούν μια άλλη μεγάλη πρόκληση: τη διάβρωση.

Ο αέρας με αλάτι επιταχύνει την υποβάθμιση του υλικού, ιδιαίτερα σε μεταλλικούς συνδετήρες και κακώς προστατευμένα εξαρτήματα από χάλυβα.

Αυτός είναι ο λόγος για τον οποίο τα φωτοβολταϊκά συστήματα ταράτσας υψηλής ποιότητας χρησιμοποιούν συνήθως:

• Ράγες αλουμινίου AL6005-T5
• Υλικό από ανοξείδωτο χάλυβα SUS304
• Επεξεργασία ανοδιωμένης επιφάνειας
• Επιστρώσεις ανθεκτικές στη διάβρωση

Οι συνδετήρες χαμηλής ποιότητας μπορεί αρχικά να φαίνονται αποδεκτοί κατά την εγκατάσταση, αλλά αλλοιώνονται πολύ πιο γρήγορα υπό συνθήκες υγρού αλατούχου διαλύματος.

Μόλις αναπτυχθεί διάβρωση γύρω από τα σημεία σύνδεσης, η μακροπρόθεσμη δομική αξιοπιστία μειώνεται γρήγορα.

Πραγματικά Μηχανικά Μέτρα που χρησιμοποιούνται σε Έργα στέγης με υψηλούς ανέμους

Οι έμπειροι εργολάβοι EPC συνήθως εφαρμόζουν πολλαπλές στρατηγικές μηχανικής ταυτόχρονα αντί να βασίζονται μόνο στο βάρος του έρματος.

Οι τυπικές προσεγγίσεις ενίσχυσης περιλαμβάνουν:

• Ενισχυμένο περιμετρικό έρμα
• Πρόσθετοι εκτροπείς ανέμου
• Μειωμένη γωνία κλίσης της μονάδας
• Βελτιστοποιημένη απόσταση σειρών
• Ενισχυμένες σιδηροδρομικές συνδέσεις
• Βελτιωμένο δομικό στήριγμα

Σε ορισμένα παράκτια έργα, οι μηχανικοί χωρίζουν επίσης τις συστοιχίες ταράτσας σε ξεχωριστές αεροδυναμικές ζώνες για την καλύτερη διαχείριση της κατανομής της πίεσης.

Αυτός ο τύπος μηχανικής βελτιστοποίησης για συγκεκριμένο έργο γίνεται ολοένα και πιο σημαντικός καθώς τα εμπορικά φωτοβολταϊκά συστήματα στέγης συνεχίζουν να αυξάνονται.

Διάταξη έρματος Ανατολής-Δύσης έναντι Νότου: Ποιο σχέδιο είναι καλύτερο;

Η επιλογή της σωστής διάταξης συστοιχίας έχει σημαντικό αντίκτυπο στην απόδοση της ταράτσας, στη ζήτηση έρματος, στην πυκνότητα εγκατάστασης και στα οικονομικά του έργου.

Για επαγγελματικές στέγες, οι δύο πιο συνηθισμένες προσεγγίσεις είναι:

• Συστήματα κλίσης με νότιο προσανατολισμό
• Συστήματα χαμηλής κλίσης Ανατολής-Δύσης

Καμία προσέγγιση δεν είναι καθολικά ανώτερη. Η καλύτερη λύση εξαρτάται από τις προτεραιότητες του έργου και τις συνθήκες της στέγης.

Πλεονεκτήματα διάταξης με νότιο προσανατολισμό

Οι συστοιχίες με νότιο προσανατολισμό κυριαρχούσαν παραδοσιακά στα εμπορικά φωτοβολταϊκά έργα ταράτσας επειδή μεγιστοποιούν την ηλιακή έκθεση κατά τις ώρες αιχμής.

Τα πλεονεκτήματα περιλαμβάνουν:

• Υψηλότερη παραγωγή αιχμής
• Ισχυρή απόδοση χειμερινής παραγωγής
• Γνωστά πρότυπα μηχανικού σχεδιασμού
• Απλός ηλεκτρολογικός σχεδιασμός

Ωστόσο, τα συστήματα με νότιο προσανατολισμό απαιτούν γενικά:

• Μεγαλύτερη απόσταση σειρών
• Μεγαλύτερες γωνίες κλίσης
• Περισσότερο βάρος έρματος
• Μεγαλύτερη έκθεση στον άνεμο

Αυτοί οι περιορισμοί γίνονται πιο αισθητές σε εμπορικές στέγες με περιορισμένο χώρο.

Πλεονεκτήματα διάταξης έρματος Ανατολής-Δύσης

Τα συστήματα Ανατολής-Δύσης έχουν γίνει ολοένα και πιο δημοφιλή για μεγάλες εμπορικές και βιομηχανικές στέγες.

Αυτή η διάταξη τοποθετεί τις μονάδες πλάτη με πλάτη σε σχετικά χαμηλές γωνίες κλίσης.

Ο σχεδιασμός προσφέρει πολλά σημαντικά πλεονεκτήματα:

• Υψηλότερη χρήση στέγης
• Μειωμένη σκίαση μεταξύ σειρών
• Χαμηλότερες απαιτήσεις έρματος
• Βελτιωμένη αεροδυναμική συμπεριφορά
• Πιο ισορροπημένη ημερήσια απόδοση ισχύος

Επειδή η απόσταση σειρών μπορεί να μειωθεί σημαντικά, η συνολική εγκατεστημένη χωρητικότητα στην ταράτσα συχνά αυξάνεται.

Για κέντρα εφοδιαστικής και στέγες εργοστασίων, αυτό μπορεί να βελτιώσει σημαντικά τη συνολική οικονομία του έργου.

Θέματα απόδοσης επένδυσης σε εμπορική στέγη

Σε έργα ηλιακής ενέργειας εδάφους σε κλίμακα χρησιμότητας, η μεγιστοποίηση της απόδοσης μεμονωμένων μονάδων είναι συχνά ο πρωταρχικός στόχος.

Οι εμπορικές στέγες λειτουργούν διαφορετικά.

Τα περισσότερα έργα ταράτσας C&I περιορίζονται από τη διαθέσιμη επιφάνεια στέγης και όχι από τη διαθεσιμότητα της μονάδας.

Εξαιτίας αυτού, οι εργολάβοι EPC αξιολογούν όλο και περισσότερο:

• Συνολική γενιά ταράτσας
• Πυκνότητα εγκατάστασης
• Απόδοση δομικού φορτίου
• Ταίριασμα αυτοκατανάλωσης
• Περίοδος απόσβεσης έργου

Τα συστήματα Ανατολής-Δύσης συχνά έχουν καλή απόδοση σε αυτές τις κατηγορίες, ειδικά για τα προφίλ βιομηχανικής κατανάλωσης ηλεκτρικής ενέργειας κατά τη διάρκεια της ημέρας.

Ποια διάταξη είναι πιο κοινή σήμερα;

Οι τρέχουσες τάσεις της αγοράς δείχνουν αυξανόμενη υιοθέτηση συστημάτων ηλιακής τοποθέτησης έρματος Ανατολής-Δύσης για μεγάλες εμπορικές στέγες.

Αυτό ισχύει ιδιαίτερα σε:

• Στέγες αποθήκης
• Κέντρα διανομής
• Μεγάλα εργοστάσια παραγωγής
• Επίπεδες εγκαταστάσεις logistics

Τούτου λεχθέντος, τα συστήματα με νότιο προσανατολισμό παραμένουν κοινά όπου:

• Η επιφάνεια της οροφής είναι επαρκής
• Η μέγιστη παραγωγή αιχμής έχει προτεραιότητα
• Η χιονόπτωση είναι σημαντική
• Η τοπική τιμολόγηση της ηλεκτρικής ενέργειας ευνοεί την παραγωγή μεσημεριανού χρόνου

Τελικά, ο επαγγελματικός σχεδιασμός φωτοβολταϊκών στέγης θα πρέπει να αξιολογεί και τις δύο διατάξεις κατά τη φάση της μηχανικής αντί να εφαρμόζει μια τυπική λύση σε κάθε έργο.

Πιστοποιήσεις και πρότυπα υλικού που πρέπει να επαληθεύουν οι αγοραστές B2B

Σε εμπορικά έργα φωτοβολταϊκών στέγης, η δομή στήριξης αναμένεται να παραμείνει λειτουργική για περισσότερα από 20 χρόνια υπό συνεχή έκθεση σε εξωτερικούς χώρους. Ωστόσο, πολλές αποφάσεις για τις δημόσιες συμβάσεις εξακολουθούν να λαμβάνονται κυρίως με βάση τη βραχυπρόθεσμη σύγκριση τιμών.

Οι έμπειροι εργολάβοι EPC γνωρίζουν ότι αυτή η προσέγγιση μπορεί να γίνει ακριβή αργότερα.

Η ποιότητα των υλικών, η συνέπεια κατασκευής και τα πρότυπα πιστοποίησης επηρεάζουν άμεσα:

• Δομική αξιοπιστία
• Αποτελεσματικότητα εγκατάστασης
• Μακροχρόνια αντοχή στη διάβρωση
• Συχνότητα συντήρησης
• Κίνδυνος εγγύησης έργου

Για το λόγο αυτό, οι αγοραστές που εστιάζουν στη μηχανική συνήθως αξιολογούν πολύ περισσότερα από τη βασική τιμή προσφοράς.

Γιατί η ποιότητα του υλικού επηρεάζει άμεσα το κόστος κύκλου ζωής

Ένα ηλιακό σύστημα τοποθέτησης στον τελευταίο όροφο λειτουργεί συνεχώς υπό την έκθεση στην υπεριώδη ακτινοβολία, τη θερμική ανακύκλωση, το νερό της βροχής, τους κραδασμούς του ανέμου και τη ρύπανση του περιβάλλοντος.

Τα κατώτερα υλικά μπορεί να περάσουν από βραχυπρόθεσμες επιθεωρήσεις εγκατάστασης ενώ φθείρονται αργά με την πάροδο του χρόνου.

Τα κοινά μακροπρόθεσμα προβλήματα που προκαλούνται από εξαρτήματα χαμηλής ποιότητας περιλαμβάνουν:

• Διάβρωση συνδετήρων
• Παραμόρφωση σιδηροτροχιάς
• Ράγισμα σφιγκτήρα
• Χαλάρωση σύνδεσης
• Γαλβανική διάβρωση
• Πρόωρη δομική κόπωση

Μόλις ξεκινήσει η διάβρωση της ταράτσας, η συντήρηση γίνεται πολύ πιο περίπλοκη επειδή η ίδια η πρόσβαση στην ταράτσα δημιουργεί κόστος εργασίας και ασφάλειας.

Αυτός είναι ο λόγος για τον οποίο τα εμπορικά έργα ταράτσας δίνουν ολοένα και περισσότερο προτεραιότητα στην αξία του κύκλου ζωής αντί για την αρχική εξοικονόμηση προμηθειών.

Πλεονεκτήματα του κράματος αλουμινίου AL6005-T5

Το κράμα αλουμινίου AL6005-T5 χρησιμοποιείται ευρέως σε συστήματα στερέωσης ηλιακού έρματος τεχνολογίας, επειδή προσφέρει μια ισχυρή ισορροπία μεταξύ της δομικής απόδοσης και της απόδοσης βάρους.

Σε σύγκριση με τις συμβατικές κατασκευές από ανθρακούχο χάλυβα, το αλουμίνιο παρέχει πολλά πλεονεκτήματα για εγκαταστάσεις σε στέγες.

• Χαμηλότερο βάρος μεταφοράς
• Ευκολότερος χειρισμός στην ταράτσα
• Ισχυρή αντοχή στη διάβρωση
• Καλή μηχανική αντοχή
• Μεγάλη αντοχή σε εξωτερικούς χώρους

Για τους εγκαταστάτες, τα ελαφρύτερα δομικά εξαρτήματα βελτιώνουν επίσης την ταχύτητα εγκατάστασης και μειώνουν την κόπωση των εργαζομένων κατά την εγκατάσταση στην ταράτσα.

Ένα άλλο σημαντικό πλεονέκτημα είναι η συμπεριφορά διάβρωσης. Το αλουμίνιο σχηματίζει φυσικά ένα προστατευτικό στρώμα οξειδίου, συμβάλλοντας στη βελτίωση της μακροχρόνιας σταθερότητας σε εξωτερικούς χώρους σε υγρά περιβάλλοντα.

Αυτό γίνεται ιδιαίτερα πολύτιμο σε παράκτια βιομηχανικά έργα όπου η έκθεση στη διάβρωση είναι σημαντικά πιο επιθετική.

Γιατί έχουν σημασία οι συνδετήρες από ανοξείδωτο χάλυβα SUS304

Οι σύνδεσμοι είναι από τα μικρότερα εξαρτήματα σε ένα ηλιακό σύστημα ταράτσας, αλλά είναι επίσης από τα πιο σημαντικά.

Τα μπουλόνια χαμηλής ποιότητας μπορεί αρχικά να φαίνονται πανομοιότυπα κατά την εγκατάσταση, ωστόσο η μακροπρόθεσμη απόδοσή τους μπορεί να διαφέρει δραματικά.

Το υλικό από ανοξείδωτο χάλυβα SUS304 προτιμάται συνήθως επειδή παρέχει:

• Εξαιρετική αντισκωριακή απόδοση
• Υψηλή αντοχή σε εξωτερικούς χώρους
• Σταθερή μηχανική αντοχή
• Μειωμένος κίνδυνος συντήρησης

Σε εμπορικά έργα ταράτσας, η αξιοπιστία της σύνδεσης έχει μεγάλη σημασία επειδή οι κραδασμοί, η θερμική διαστολή και η φόρτιση ανέμου καταπονούν συνεχώς τα σημεία στερέωσης.

Εάν οι σύνδεσμοι διαβρωθούν ή χαλαρώσουν με την πάροδο του χρόνου, η δομική σταθερότητα μειώνεται σταδιακά.

Για παράκτιες εγκαταστάσεις, ορισμένα έργα ενδέχεται ακόμη και να αναβαθμιστούν σε υλικά υψηλότερης αντοχής στη διάβρωση ανάλογα με τις συνθήκες περιβαλλοντικής έκθεσης.

Βασικές Πιστοποιήσεις για Διεθνή Εμπορικά Ηλιακά Έργα

Οι παγκόσμιοι εργολάβοι και διανομείς EPC απαιτούν όλο και περισσότερο διεθνώς αναγνωρισμένες πιστοποιήσεις πριν εγκρίνουν προμηθευτές συστημάτων τοποθέτησης.

Αυτές οι πιστοποιήσεις βοηθούν στην επαλήθευση:

• Έλεγχος ποιότητας παραγωγής
• Συνοχή υλικού
• Πρότυπα δομικής ασφάλειας
• Δοκιμαστική συμμόρφωση
• Συστήματα ιχνηλασιμότητας

Οι κοινές πιστοποιήσεις που ζητούνται σε διεθνή φωτοβολταϊκά έργα περιλαμβάνουν:

• Πιστοποίηση TUV
• Διαχείριση ποιότητας ISO9001
• Δοκιμή υλικού SGS
• Συμμόρφωση CE

Για πολλές εταιρείες EPC, η αναθεώρηση της πιστοποίησης αποτελεί πλέον τυπικό μέρος των διαδικασιών πιστοποίησης προμηθευτών.

Σε μεγάλα εμπορικά έργα, η ποιότητα της τεκμηρίωσης μπορεί να επηρεάσει τις αποφάσεις προμήθειας σχεδόν όσο και την τιμολόγηση.

Γιατί η ιχνηλασιμότητα της παραγωγής γίνεται πιο σημαντική

Καθώς τα φωτοβολταϊκά έργα ταράτσας γίνονται μεγαλύτερα και τεχνικά πιο απαιτητικά, οι αγοραστές θέλουν όλο και περισσότερο την ιχνηλασιμότητα της παραγωγής.

Αυτό περιλαμβάνει:

• Αρχεία παρτίδας υλικού
• Έλεγχος ποιότητας διέλασης
• Τεκμηρίωση επιφανειακής επεξεργασίας
• Εκθέσεις μηχανικών δοκιμών
• Επαλήθευση προμήθειας συνδετήρων

Οι επαγγελματίες κατασκευαστές συνήθως διατηρούν αυστηρά συστήματα QC σε όλη την παραγωγή αντί να βασίζονται μόνο σε τελικές επιθεωρήσεις.

Αυτό είναι ιδιαίτερα σημαντικό για τους διανομείς και τους εργολάβους EPC που διαχειρίζονται αγωγούς έργων πολλών MW σε πολλές χώρες.

Συνήθη λάθη σε ηλιακά έργα με έρμα επίπεδης οροφής

Τα εμπορικά ηλιακά συστήματα στέγης έχουν βελτιωθεί σημαντικά την τελευταία δεκαετία, αλλά τα λάθη εγκατάστασης εξακολουθούν να συμβαίνουν συχνά, ειδικά σε έργα επιθετικά χαμηλού κόστους.

Πολλά από αυτά τα προβλήματα μπορούν να αποφευχθούν με κατάλληλο μηχανολογικό σχεδιασμό.

Αγνοώντας τα όρια φορτίου στέγης

Ένα από τα πιο σοβαρά λάθη είναι η υποτίμηση των περιορισμών φορτίου στην ταράτσα.

Επειδή τα συστήματα έρματος βασίζονται στο κατανεμημένο βάρος, οι εγκαταστάτες μερικές φορές υποθέτουν ότι «η οροφή μπορεί πιθανώς να το χειριστεί».

Αυτή δεν είναι μια επαγγελματική προσέγγιση μηχανικής.

Οι κίνδυνοι υπερφόρτωσης γίνονται πιο σοβαροί όταν:

• Τα κτίρια είναι παλαιότερα
• Τα δομικά σχέδια είναι ελλιπή
• Υπάρχουν προηγούμενες τροποποιήσεις στην ταράτσα
• Γίνεται ήδη συσσώρευση νερού

Σε ορισμένα έργα μετασκευής, η υπερβολική φόρτωση έρματος απαιτούσε δαπανηρή δομική ενίσχυση μετά την ολοκλήρωση του σχεδιασμού εγκατάστασης.

Εσφαλμένοι υπολογισμοί ζώνης ανέμου

Τα λάθη φόρτωσης ανέμου παραμένουν μια από τις πιο κοινές αιτίες αστοχίας ηλιακής κατασκευής σε στέγες παγκοσμίως.

Προβλήματα παρουσιάζονται συχνά όταν οι εγκαταστάτες:

• Χρησιμοποιήστε γενικούς υπολογισμούς έρματος
• Αγνοήστε τις ζώνες ανύψωσης άκρων οροφής
• Υποτιμήστε την έκθεση του τοπικού ανέμου
• Αποτυχία βελτιστοποίησης αεροδυναμικής σχεδίασης

Σε περιοχές που είναι επιρρεπείς σε τυφώνα, ακόμη και σχετικά μικροί λανθασμένοι υπολογισμοί σχεδιασμού μπορούν να προκαλέσουν πολύ μεγάλες διαφορές δύναμης ανύψωσης.

Η επαγγελματική μηχανική φωτοβολταϊκών ταράτσας θα πρέπει πάντα να χρησιμοποιεί ανάλυση ανέμου για συγκεκριμένο έργο αντί να αντιγράφει υποθέσεις από προηγούμενες εγκαταστάσεις.

Απόφραξη συστημάτων αποχέτευσης στέγης

Η απόφραξη της αποχέτευσης είναι ένα άλλο εκπληκτικά κοινό πρόβλημα.

Οι κακοσχεδιασμένες διατάξεις τοποθέτησης ενδέχεται να επηρεάσουν:

• Διαδρομές αποστράγγισης
• Συστήματα υπερχείλισης
• Διαδρομές πρόσβασης συντήρησης

Αυτό μπορεί τελικά να δημιουργήσει συσσώρευση στάσιμου νερού γύρω από τη δομή.

Η μακροχρόνια σύγκρουση μπορεί να επιταχύνει:

• Γήρανση μεμβράνης στέγης
• Ανάπτυξη διαρροής
• Διάβρωση
• Δομική φθορά

Οι επαγγελματικές ομάδες EPC επιθεωρούν γενικά τη συμπεριφορά αποχέτευσης στην ταράτσα πριν ολοκληρώσουν τη σχεδίαση της διάταξης.

Χρήση συνδετήρων χαμηλής ποιότητας

Τα προβλήματα ποιότητας των συνδετήρων συνήθως δεν εμφανίζονται αμέσως μετά την εγκατάσταση.

Αντίθετα, οι αποτυχίες αναπτύσσονται σταδιακά σε αρκετά χρόνια μέσω:

• Διάβρωση
• Θερμική ανακύκλωση
• Δόνηση ανέμου
• Έκθεση σε υγρασία

Το κατώτερο υλικό μπορεί αρχικά να μειώσει ελαφρώς το κόστος προμήθειας, αλλά τα έξοδα μακροπρόθεσμης συντήρησης μπορεί γρήγορα να υπερβούν αυτές τις εξοικονομήσεις.

Για φωτοβολταϊκά συστήματα ταράτσας μηχανικής ποιότητας, η ποιότητα των συνδετήρων δεν πρέπει ποτέ να αντιμετωπίζεται ως δευτερεύον ζήτημα.

Κακή Σχεδιασμός Διαχείρισης Καλωδίων

Η ποιότητα διαχείρισης καλωδίων επηρεάζει σε μεγάλο βαθμό τη μακροπρόθεσμη αξιοπιστία της στέγης.

Η κακή δρομολόγηση μπορεί να εκθέσει τα καλώδια σε:

• Στέκεται νερό
• UV ακτινοβολία
• Μηχανική τριβή
• Αιχμηρές μεταλλικές άκρες
• Παρέμβαση ζώων

Οι επαγγελματικές εγκαταστάσεις συνήθως ενσωματώνουν:

• Ανυψωμένη δρομολόγηση καλωδίων
• Κλιπ ανθεκτικά στην υπεριώδη ακτινοβολία
• Ειδικοί δίσκοι καλωδίων
• Καθαρίστε τις διαδρομές πρόσβασης συντήρησης

Η καλά οργανωμένη διαχείριση καλωδίων στον τελευταίο όροφο βελτιώνει επίσης την αποτελεσματικότητα των μελλοντικών επιθεωρήσεων.

Πώς οι εργολάβοι EPC μπορούν να μειώσουν το κόστος του έργου με βελτιστοποιημένο σχεδιασμό τοποθέτησης έρματος

Η μείωση του κόστους του έργου δεν σημαίνει πάντα την αγορά του φθηνότερου συστήματος τοποθέτησης.

Στην εμπορική ηλιακή ταράτσα, η μηχανική βελτιστοποίηση συχνά παράγει μεγαλύτερη μακροπρόθεσμη εξοικονόμηση από τη χαμηλή αρχική τιμή προμήθειας.

Μείωση χρόνου εγκατάστασης ανά MW

Η ταχύτητα εγκατάστασης επηρεάζει άμεσα την κερδοφορία EPC.

Ένα καλά σχεδιασμένο σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή μπορεί να μειώσει:

• Εργασίες προετοιμασίας στέγης
• Πολυπλοκότητα εγκατάστασης
• Αδιάβροχες διαδικασίες επεξεργασίας
• Απαιτήσεις εργασίας

Τα προσυναρμολογημένα δομικά εξαρτήματα βελτιώνουν επίσης την αποτελεσματικότητα ανάπτυξης, ειδικά σε μεγάλα έργα ταράτσας αποθήκης.

Για εμπορικές εγκαταστάσεις πολλών MW, ακόμη και οι μέτριες βελτιώσεις στην απόδοση της εγκατάστασης μπορούν να δημιουργήσουν σημαντική εξοικονόμηση εργασίας.

Χαμηλότερο κόστος επισκευής στεγάνωσης

Οι διαφορές διαρροής στέγης είναι ακριβές όχι μόνο οικονομικά αλλά και λειτουργικά.

Η αντιμετώπιση αδιάβροχων προβλημάτων μετά την πώληση μπορεί να περιλαμβάνει:

• Πρόσθετοι επιτόπιοι έλεγχοι
• Επισκευή μεμβράνης στέγης
• Διακοπή λειτουργίας
• Ζημιά στην πελατειακή σχέση

Τα συστήματα μη διεισδυτικού έρματος συμβάλλουν στη σημαντική μείωση αυτών των μακροπρόθεσμων υποχρεώσεων.

Απλοποιημένη επιμελητεία και φόρτωση εμπορευματοκιβωτίων

Τα σύγχρονα φωτοβολταϊκά έργα ταράτσας επικεντρώνονται όλο και περισσότερο στην αποδοτικότητα της εφοδιαστικής.

Ο βελτιστοποιημένος δομικός σχεδιασμός μπορεί να μειώσει:

• Όγκος αποστολής
• Χώρος απορριμμάτων κοντέινερ
• Δυσκολία χειρισμού υλικού
• Χρόνος επιτόπιας ταξινόμησης

Για τους παγκόσμιους εργολάβους EPC που διαχειρίζονται διεθνείς αποστολές, η βελτιστοποίηση logistics επηρεάζει άμεσα τον συνολικό έλεγχο του κόστους του έργου.

Τυποποιημένο απόθεμα εξαρτημάτων

Οι διανομείς και οι εταιρείες EPC προτιμούν συστήματα με υψηλή συμβατότητα εξαρτημάτων, επειδή το τυποποιημένο απόθεμα μειώνει τη λειτουργική πολυπλοκότητα.

Η χρήση σφιγκτήρων γενικής χρήσης, σιδηροτροχιών και δομικών εξαρτημάτων σε πολλαπλά έργα στέγης βοηθά στην απλοποίηση:

• Διαχείριση αποθήκης
• Αποθήκευση ανταλλακτικών
• Εκπαίδευση εγκαταστάτη
• Μελλοντική υποστήριξη συντήρησης

Αυτός είναι ένας λόγος για τον οποίο τα αρθρωτά συστήματα τοποθέτησης έρματος συνεχίζουν να κερδίζουν δημοτικότητα σε μεγάλης κλίμακας εμπορική ανάπτυξη.

Πώς να επιλέξετε έναν αξιόπιστο κατασκευαστή ηλιακής τοποθέτησης Ballast

Δεν λειτουργούν όλοι οι προμηθευτές ηλιακών εγκαταστάσεων στο ίδιο επίπεδο μηχανικής.

Ορισμένοι κατασκευαστές ανταγωνίζονται κυρίως στην τιμή, ενώ άλλοι επικεντρώνονται στη μακροπρόθεσμη δομική αξιοπιστία και στην υποστήριξη έργων EPC.

Για τα εμπορικά έργα ταράτσας, η διαφορά γίνεται πολύ σημαντική.

Αξιολόγηση Μηχανικών Ικανοτήτων

Ένας επαγγελματίας κατασκευαστής στερέωσης θα πρέπει να παρέχει περισσότερα από βασικά σχέδια προϊόντων.

Οι δυνατότητες τεχνικής υποστήριξης μπορεί να περιλαμβάνουν:

• Υπολογισμοί φορτίου ανέμου
• Εκθέσεις δομικής ανάλυσης
• Βελτιστοποίηση έρματος για συγκεκριμένο έργο
• Σχέδια διάταξης CAD
• Συμβατότητα BIM
• Συστάσεις σχεδιασμού αποχέτευσης

Η ισχυρή τεχνική υποστήριξη συχνά μειώνει σημαντικά τον κίνδυνο του έργου τόσο κατά τη φάση του σχεδιασμού όσο και της εγκατάστασης.

Αξιολόγηση Ποιότητας Παραγωγής

Η συνέπεια της παραγωγής επηρεάζει άμεσα την ποιότητα εγκατάστασης.

Η κακή ακρίβεια εξώθησης ή η ανακριβής τοποθέτηση οπών μπορεί να δημιουργήσει:

• Καθυστερήσεις εγκατάστασης
• Θέματα ευθυγράμμισης
• Προβλήματα καταπόνησης συνδετήρων
• Απαιτήσεις τροποποίησης πεδίου

Οι επαγγελματίες κατασκευαστές συνήθως διατηρούν:

• Αυστηρές ανοχές διέλασης
• Επιθεώρηση επιφανειακής επεξεργασίας
• Επαλήθευση ποιότητας συνδετήρα
• Συστήματα ιχνηλασιμότητας υλικών

Αξιοπιστία Εφοδιαστικής Αλυσίδας

Η αξιοπιστία παράδοσης έχει μεγάλη σημασία στην εμπορική ηλιακή ταράτσα.

Τα χρονοδιαγράμματα κατασκευής συχνά συντονίζονται στενά με:

• Παράδοση ενότητας
• Εγκατάσταση μετατροπέα
• Ηλεκτρολόγοι υπεργολάβοι
• Παράθυρα πρόσβασης οροφής

Η καθυστερημένη παράδοση της δομής τοποθέτησης μπορεί να επηρεάσει ολόκληρο το πρόγραμμα EPC.

Εξαιτίας αυτού, πολλοί διεθνείς αγοραστές αξιολογούν τώρα:

• Παραγωγική ικανότητα
• Σταθερότητα χρόνου παράδοσης
• Εξαγωγική εμπειρία
• Πρότυπα συσκευασίας
• Βελτιστοποίηση φόρτωσης κοντέινερ

Γιατί οι Εργολάβοι EPC προτιμούν τους προμηθευτές μιας στάσης

Η διαχείριση χωριστών εταιρειών μηχανικών, κατασκευαστών και παρόχων logistics αυξάνει την πολυπλοκότητα της επικοινωνίας.

Οι προμηθευτές ηλιακών εγκαταστάσεων μιας στάσης βοηθούν στην απλοποίηση:

• Τεχνική επικοινωνία
• Μηχανικές αναθεωρήσεις
• Συντονισμός προμηθειών
• Διαχείριση αποστολής
• Υποστήριξη μετά την πώληση

Για ταχέως κινούμενα εμπορικά έργα ταράτσας, η ολοκληρωμένη υποστήριξη μπορεί να βελτιώσει σημαντικά την αποτελεσματικότητα της εκτέλεσης.

Γιατί οι παγκόσμιοι εργολάβοι EPC επιλέγουν Συστήματα Ηλιακής Στερέωσης TopFence

Καθώς τα φωτοβολταϊκά έργα ταράτσας γίνονται μεγαλύτερα και πιο απαιτητικά τεχνικά, οι εργολάβοι EPC προτιμούν όλο και περισσότερο προμηθευτές που συνδυάζουν τις μηχανικές δυνατότητες με τη σταθερή ποιότητα κατασκευής.

Το TopFence εστιάζει σε εμπορικά και βιομηχανικά συστήματα τοποθέτησης φωτοβολταϊκών που έχουν σχεδιαστεί για πραγματικές συνθήκες εγκατάστασης και όχι σε αμιγώς θεωρητικά δομικά μοντέλα.

Ανάπτυξη προϊόντων με προσανατολισμό στη μηχανική

Τα σύγχρονα έργα στέγης απαιτούν περισσότερα από το τυπικό υλικό τοποθέτησης.

Τα ηλιακά συστήματα τοποθέτησης ballast TopFence αναπτύσσονται με έμφαση στα εξής:

• Αποτελεσματικότητα εγκατάστασης
• Βελτιστοποίηση αντίστασης ανέμου
• Αδιάβροχη προστασία οροφής
• Δομική σταθερότητα
• Μακροχρόνια αντοχή σε εξωτερικούς χώρους

Η εταιρεία βελτιστοποιεί συνεχώς την αεροδυναμική απόδοση για να βοηθήσει στη μείωση της περιττής ζήτησης έρματος, διατηρώντας παράλληλα την ασφάλεια του έργου.

Πρότυπα Υλικών Υψηλής Ποιότητας

Τα συστήματα TopFence χρησιμοποιούν συνήθως:

• AL6005-T5 κράμα αλουμινίου
• Συνδετήρες από ανοξείδωτο χάλυβα SUS304
• Ανθεκτική στη διάβρωση επεξεργασία επιφάνειας
• Αυστηρές διαδικασίες ποιοτικού ελέγχου

Αυτά τα πρότυπα υλικών συμβάλλουν στη βελτίωση της μακροπρόθεσμης αξιοπιστίας σε απαιτητικά περιβάλλοντα ταράτσας, συμπεριλαμβανομένων των παράκτιων βιομηχανικών περιοχών.

Προσαρμοσμένη Υποστήριξη Δομικής Μηχανικής

Τα εμπορικά έργα στέγης σπάνια ακολουθούν τις ίδιες συνθήκες.

Το TopFence παρέχει μηχανική βοήθεια προσανατολισμένη στο έργο που περιλαμβάνει:

• Ανάλυση βελτιστοποίησης έρματος
• Υπολογισμοί φορτίου ανέμου
• Δομικές διατάξεις CAD
• Σχεδιασμός φόρτωσης εμπορευματοκιβωτίων
• Συστάσεις εγκατάστασης

Αυτή η υποστήριξη βοηθά τους εργολάβους EPC να βελτιώσουν την αποδοτικότητα του έργου, ενώ μειώνει την αβεβαιότητα εγκατάστασης.

Παγκόσμια Δυνατότητα Εφοδιασμού για EPC και Διανομείς

Για τους διανομείς και τους μεγάλους εργολάβους EPC, η σταθερότητα του εφοδιασμού έχει μεγάλη σημασία.

Το TopFence υποστηρίζει:

• Μαζικές εμπορικές παραγγελίες
• Συνεργασία OEM/ODM
• Διεθνής παράδοση έργου
• Βελτιστοποιημένες λύσεις συσκευασίας
• Υποστήριξη ανάπτυξης σε στέγες μεγάλης κλίμακας

Καθώς η εμπορική ηλιακή ενέργεια σε στέγες συνεχίζει να επεκτείνεται παγκοσμίως, οι λύσεις τοποθέτησης που εστιάζονται στη μηχανική γίνονται όλο και πιο σημαντικές για τη μακροπρόθεσμη επιτυχία του έργου.

Συχνές ερωτήσεις — Συστήματα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή

Q1. Μπορούν να τοποθετηθούν ηλιακά πάνελ σε επίπεδη οροφή χωρίς διάτρηση;

Ναί. Ένα σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή επιτρέπει την εγκατάσταση φωτοβολταϊκών μονάδων χωρίς να διεισδύουν στη μεμβράνη της οροφής. Η κατασκευή χρησιμοποιεί βάρος έρματος και αεροδυναμική σταθερότητα αντί για μπουλόνια αγκύρωσης.

Ε2. Πόσο βάρος έρματος απαιτείται συνήθως;

Οι απαιτήσεις έρματος ποικίλλουν ανάλογα με την ταχύτητα ανέμου, το ύψος του κτιρίου, την έκθεση της οροφής, τη γωνία κλίσης και τα τοπικά πρότυπα μηχανικής. Απαιτούνται επαγγελματικοί δομικοί υπολογισμοί για κάθε έργο, επειδή οι συνθήκες της στέγης διαφέρουν σημαντικά.

Ε3. Είναι ασφαλή τα συστήματα τοποθέτησης έρματος σε περιοχές με τυφώνα;

Τα συστήματα έρματος μηχανικής ποιότητας μπορούν να λειτουργήσουν με ασφάλεια σε περιοχές με ισχυρό άνεμο, όταν σχεδιάζονται σωστά. Η βελτιστοποίηση της αεροσήραγγας, οι αεροδυναμικοί εκτροπείς, η ενίσχυση της ζώνης των άκρων και οι κατάλληλοι υπολογισμοί έρματος είναι απαραίτητα σε περιοχές επιρρεπείς σε τυφώνες.

Ε4. Τα συστήματα έρματος θα βλάψουν τις μεμβράνες της οροφής;

Τα σωστά σχεδιασμένα συστήματα χρησιμοποιούν προστατευτικά ελαστικά μαξιλαράκια EPDM για τη μείωση της άμεσης πίεσης και της ζημιάς λόγω τριβής. Σε σύγκριση με τα διεισδυτικά συστήματα, οι κατασκευές έρματος παρέχουν γενικά πολύ χαμηλότερο κίνδυνο στεγανοποίησης.

Ποιοι τύποι στέγης είναι κατάλληλοι για συστήματα τοποθέτησης ηλιακού έρματος;

Τα συστήματα έρματος χρησιμοποιούνται συνήθως σε:

• Επίπεδες στέγες από μπετόν
• Στέγες μεμβράνης TPO
• Στέγες PVC
• Στέγες EPDM
• Επίπεδες στέγες ασφάλτου

Ωστόσο, η αξιολόγηση του δομικού φορτίου απαιτείται πάντα πριν από την εγκατάσταση.

Γιατί οι διατάξεις Ανατολής-Δύσης γίνονται πιο δημοφιλείς;

Οι διατάξεις Ανατολής-Δύσης βελτιώνουν τη χρήση στην ταράτσα, μειώνουν την απόσταση σειρών και συχνά μειώνουν τη ζήτηση έρματος. Για πολλές εμπορικές στέγες, παρέχουν καλύτερη συνολική ενεργειακή πυκνότητα και βελτιωμένη απόδοση επένδυσης (ROI) έργου.

Σύναψη

Η εμπορική βιομηχανία ηλιακών ταράτσας εξελίσσεται με ταχείς ρυθμούς και οι προσδοκίες του συστήματος τοποθέτησης αλλάζουν μαζί με αυτήν.

Σήμερα, ένα σύστημα τοποθέτησης ηλιακού έρματος σε επίπεδη οροφή δεν θεωρείται πλέον απλώς ως μια «εναλλακτική λύση χωρίς τρυπάνι». Έχει γίνει μια ολοκληρωμένη λύση μηχανικής που επικεντρώνεται στα εξής:

• Αδιάβροχη προστασία οροφής
• Αποτελεσματικότητα εγκατάστασης
• Βελτιστοποίηση αντίστασης ανέμου
• Μακροπρόθεσμη δομική αξιοπιστία
• Μείωση κόστους κύκλου ζωής

Για τους εργολάβους EPC, η επιλογή του σωστού συστήματος ηλιακών ραφιών έρματος μπορεί να μειώσει σημαντικά τον κίνδυνο του έργου, βελτιώνοντας παράλληλα την απόδοση κατασκευής και την ικανοποίηση των πελατών.

Για τους διανομείς και τους ιδιοκτήτες εμπορικών κτιρίων, τα συστήματα στερέωσης μηχανικής ποιότητας παρέχουν ισχυρότερη μακροπρόθεσμη λειτουργική σταθερότητα και χαμηλότερη έκθεση στη συντήρηση καθ' όλη τη διάρκεια του κύκλου ζωής του φωτοβολταϊκού έργου.

Καθώς η εγκατάσταση ηλιακής ενέργειας στον τελευταίο όροφο συνεχίζει να επεκτείνεται σε εργοστάσια, αποθήκες, κέντρα logistics και βιομηχανικές εγκαταστάσεις παγκοσμίως, τα επαγγελματικά σχεδιασμένα μη διεισδυτικά συστήματα τοποθέτησης θα διαδραματίζουν όλο και πιο σημαντικό ρόλο στην εμπορική φωτοβολταϊκή υποδομή.

Χρειάζεστε μια λύση στερέωσης ηλιακού έρματος μηχανικής για το επόμενο φωτοβολταϊκό έργο στον τελευταίο όροφο;

Η TopFence παρέχει εξατομικευμένες μη διεισδυτικές λύσεις τοποθέτησης ηλιακών σε στέγες για παγκόσμιους εργολάβους, διανομείς και εμπορικούς προγραμματιστές φωτοβολταϊκών EPC.

Οι υπηρεσίες υποστήριξης περιλαμβάνουν:

• Βελτιστοποίηση έρματος για συγκεκριμένο έργο
• Υποστήριξη υπολογισμού φορτίου ανέμου
• Σχέδια διάταξης CAD
• Κατασκευή OEM/ODM
• Βελτιστοποίηση φόρτωσης κοντέινερ
• Παγκόσμιος συντονισμός logistics
• Διαβούλευση τεχνικού μηχανικού

Είτε σχεδιάζετε εγκατάσταση στον τελευταίο όροφο αποθήκης, ηλιακό έργο βιομηχανικού εργοστασίου ή μεγάλης κλίμακας εμπορική εγκατάσταση φωτοβολταϊκών, η επιλογή ενός αξιόπιστου συνεργάτη μηχανικού μπορεί να κάνει ουσιαστική διαφορά στη μακροπρόθεσμη απόδοση του έργου.
