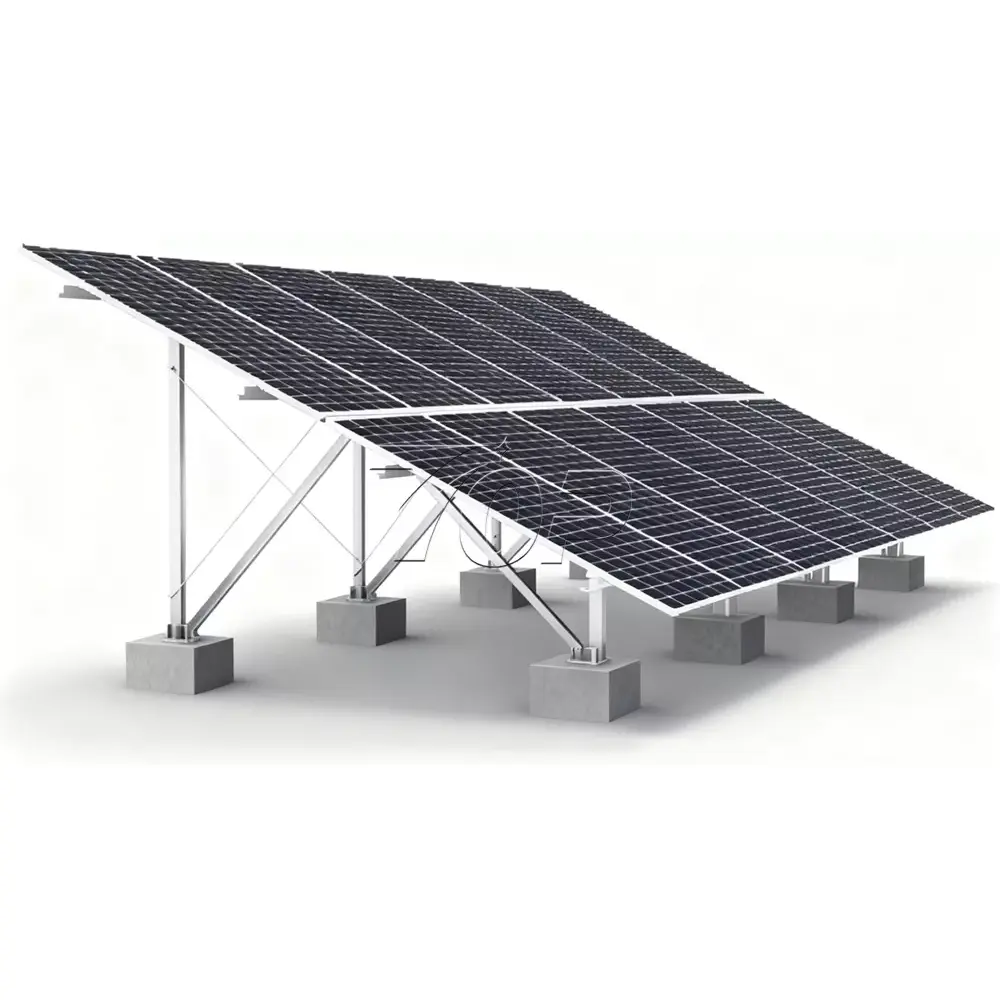

Επίγειο ηλιακό σύστημα ραφιών
Η Topfencesolar έχει δραστηριοποιηθεί στην κατασκευή του συστήματος επίγειας τοποθέτησης ηλιακών ραφιών και ηγείται της προμήθειας ηλιακών δομών στήριξης και κιτ βραχιόνων σε όλο τον κόσμο. Αναφέρεται στη δομή του ηλιακού πάνελ που εγκαθίσταται απευθείας στο εξωτερικό έδαφος, προσαρμόζεται σε διαφορετικά εδάφη όπως επίπεδο έδαφος, επικλινές έδαφος κ.λπ. Και επωφελείται από τη σταθερή, αξιόπιστη και ανθεκτική χρήση.
Επωνυμία:Topfencesolar
Υλικό προϊόντος:Ψευδάργυρος, αλουμίνιο και μαγνήσιο
Λειτουργία προϊόντος:Προσφέρετε σταθερή στήριξη στους ηλιακούς συλλέκτες
Διάρκεια ζωής:Πάνω από 25 χρόνια
Ως επαγγελματίας κατασκευαστής και προμηθευτής της Κίνας, το Topfencesolar μάρκας Ground Solar Mounting Racking System είναι ειδικά σχεδιασμένο από τον ώριμο υπολογισμό φόρτωσης συντελεστή ανέμου/χιονιού. Διαφορά από αλουμίνιο ή γαλβανισμένο εν θερμώ χάλυβα, χρησιμοποιούμε την τελευταία τεχνολογία επίστρωσης γαλβανισμένου αλουμινίου με μαγνήσιο Zn-Al-Mg.
Βασικό υπόβαθρο του υλικού ZAM:
Η δομή ψευδαργύρου αλουμινίου μαγνησίου έχει εξαιρετική αντιδιαβρωτική απόδοση.
(Περισσότερα μεγέθη προσφέρουν επιλογές)
Η αντιδιαβρωτική αρχή βασίζεται κυρίως στη συνεργική δράση των στοιχείων κράματος: ο ψευδάργυρος, ως το κύριο στοιχείο ανόδου, διαβρώνεται κατά προτίμηση έναντι του σιδήρου, προστατεύοντας έτσι τη βάση στήριξης. Το αλουμίνιο μπορεί να σχηματίσει ένα πυκνό φιλμ οξειδίου στην επιφάνεια, εμποδίζοντας περαιτέρω την εισβολή διαβρωτικών μέσων. Το μαγνήσιο μπορεί να βελτιώσει τη δομή των κόκκων, ενισχύοντας την αντοχή στη διάβρωση και τις μηχανικές ιδιότητες του κράματος. Αυτός ο συνδυασμός πολλαπλών κραμάτων κάνει τα στηρίγματα αλουμινίου ψευδαργύρου μαγνησίου να έχουν πολύ μεγαλύτερη αντιδιαβρωτική διάρκεια ζωής από τα παραδοσιακά αντιδιαβρωτικά στηρίγματα όπως τα συνηθισμένα γαλβανισμένα σε πολύπλοκο και σκληρό περιβάλλον. Εξασφαλίζει αποτελεσματικά τη μακροπρόθεσμη σταθερή λειτουργία του ηλιακού πάνελ και άλλων συστημάτων και μειώνει το κόστος συντήρησης και τους κινδύνους ασφαλείας που προκαλούνται από τη διάβρωση.

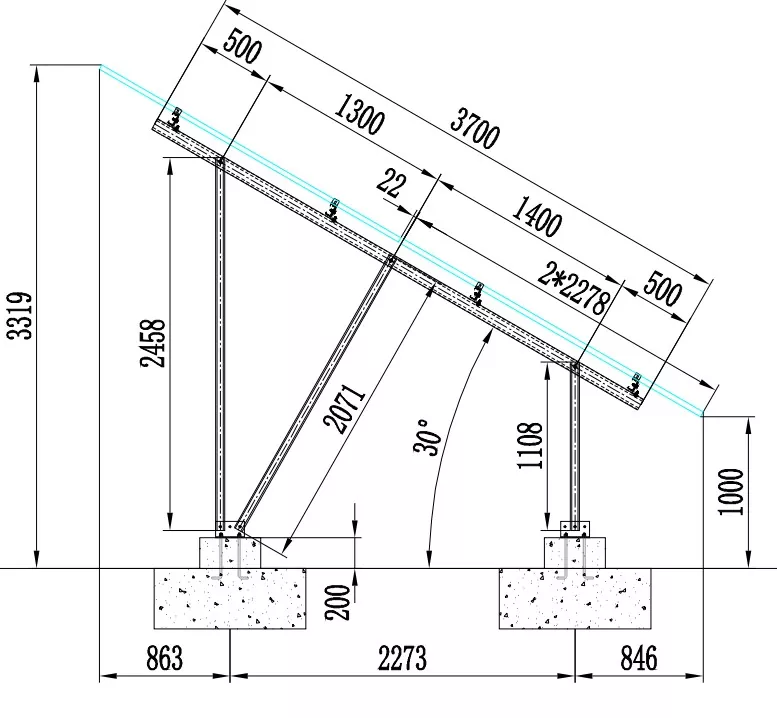

Δεδομένα δομής:
Όνομα κατασκευής: Ground Steel Solar Mounting System
Ελάχιστο ύψος μεταξύ του πυθμένα του ηλιακού πάνελ και του δαπέδου: 1000mm.
Το μέγιστο ύψος είναι 3319 mm
Γωνία κλίσης: 30°
Θεμέλιο: Σκυρόδεμα
Σειρά συστοιχίας ηλιακών συλλεκτών: 2 πάνελ
Προσανατολισμός εγκατάστασης: Κατακόρυφος (το πορτραίτο μπορεί επίσης να προσαρμοστεί)

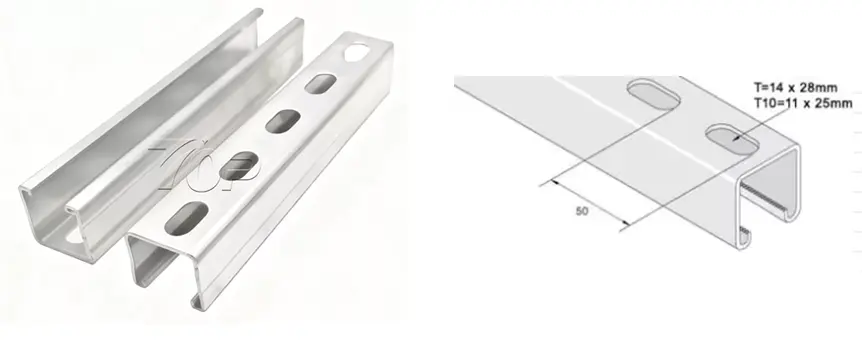

Πίσω πλευρά: Χάλυβας ZAM σχήματος U με τρύπες
Υλικό: ZAM
Συνδετήρας: SUS304 βίδα/παξιμάδια/μπουλόνια

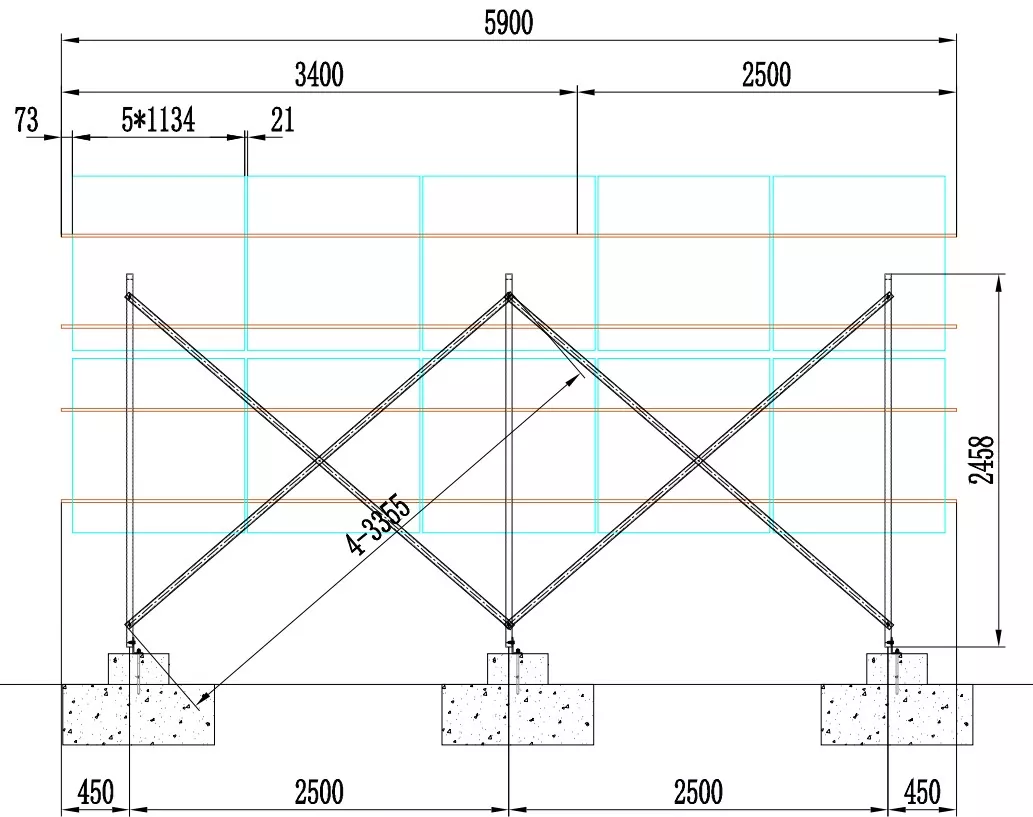

Στοιχεία κατασκευής και σύνδεσης.
|
|
|
|
|
|
|
|
|
|
Η δομή BOM της Topfencesolar
|
Αρ. |
Ονομα |
Περιγραφή |
Υλικό |
|
|
Δέσμη |
3700 |
S350ZAM |
|
|
Ράγα C80x40x15 |
3400 |
S350ZAM |
|
Ράγα C80x40x15 |
2500 |
S350ZAM |
|
|
|
Post Ctype (Με τρύπα) |
1108 |
S350ZAM |
|
Post C (με τρύπα) |
2458 |
S350ZAM |
|
|
|
Σχήμα C Διαγώνιος νάρθηκας |
2071 |
S350ZAM |
|
|
Πίσω πλευρά σε σχήμα U |
3355 |
S350ZAM |
|
Πίσω πλευρά σε σχήμα U |
2680 |
S350ZAM |
|
|
|
Γωνία βάσης χάλυβας 02 (Βάση από σκυρόδεμα) |
110*70*6*190 |
S350ZAM |
|
Γωνία βάσης χάλυβας 02 (Βάση από σκυρόδεμα) |
110*70*6*190 |
S350ZAM |
|
|
|
Συνδετήρας |
200 |
S350ZAM |
|
|
Στήριγμα τεγέλας |
L80*50-1 |
S350ZAM |
|
|
Τύπος κλειδαριάς με σφιγκτήρα κάθετου άκρου |
L40 |
Al6005-T5 |
|
|
Τύπος κλειδαριάς κάθετου μεσαίου σφιγκτήρα-πλάτης |
L40 |
Al6005-T5 |
Το μέγεθος του σχήματος U μπορεί να προσαρμοστεί για διαφορετικά μεγέθη.

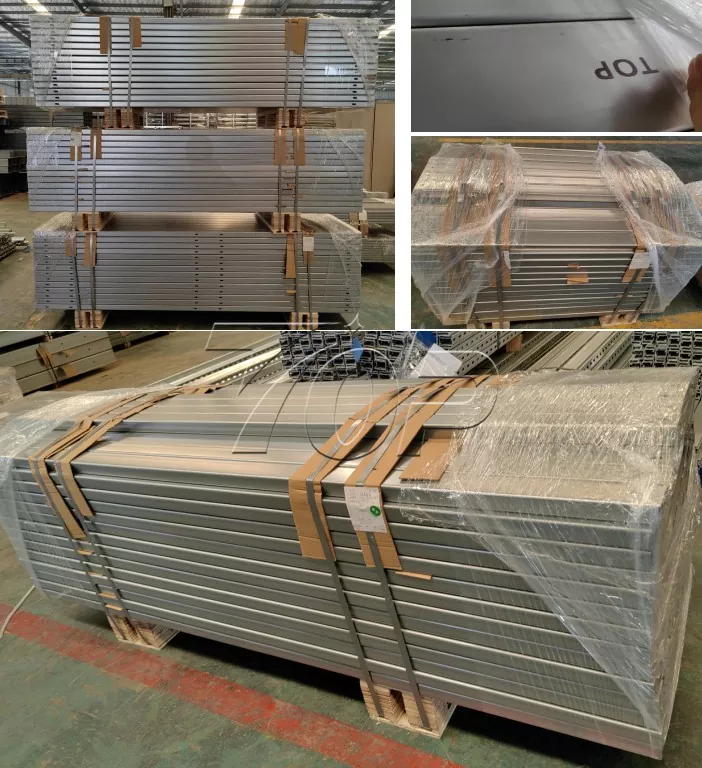

Φωτογραφίες τελικής παραγωγής.

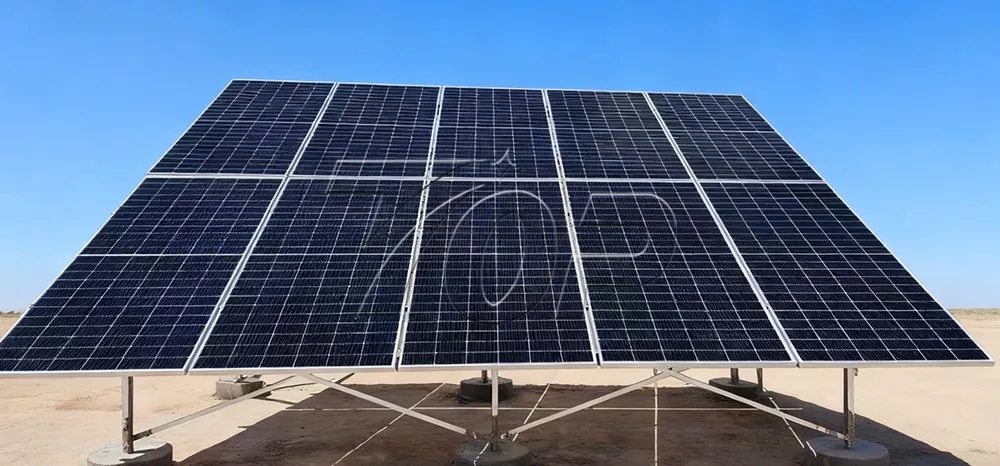

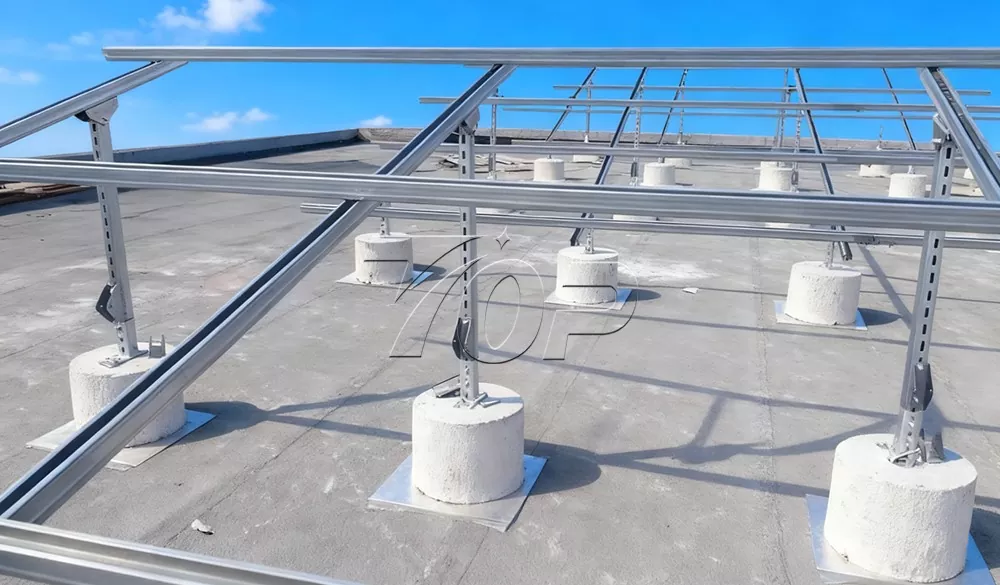

Πραγματικές Υποθέσεις Εφαρμογών
