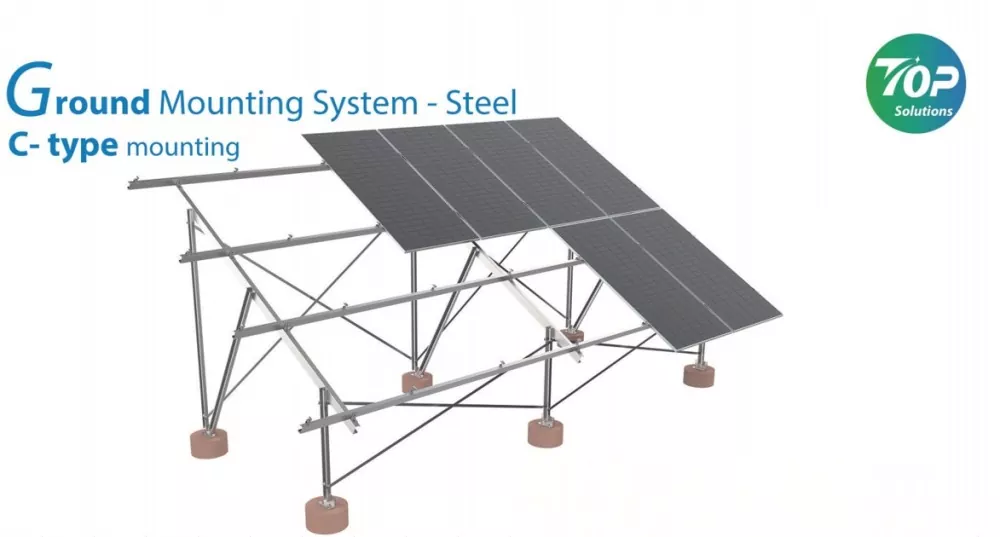

Ηλιακό πάνελ Ground Mount Rack

Για να αποκτήσετε ένα υψηλής αντοχής και ελαφρύ ράφι στήριξης ηλιακών πλαισίων για το επίγειο σύστημά σας, μπορείτε να επικοινωνήσετε με την Topfencesolar και να μας αφήσετε να είμαστε ο προμηθευτής σας αυτής της βάσης επίγειας βάσης ηλιακών πάνελ σε σχήμα C.

Αυτό το υψηλής ποιότητας σύστημα στήριξης στο έδαφος θα μειώσει το βάρος ολόκληρου του συστήματος υποστήριξης, συμπεριλαμβανομένων των ηλιακών συλλεκτών, διασφαλίζοντας παράλληλα επαρκή χωρητικότητα μεταφοράς. Τα ελαφρύτερα στηρίγματα του είναι πολύ βολικά για μεταφορά κατά τη μεταφορά και την εγκατάσταση. Η άλλη καλή πρόοδο είναι ότι μειώνει τις απαιτήσεις φέροντος φορτίου του θεμελίου.

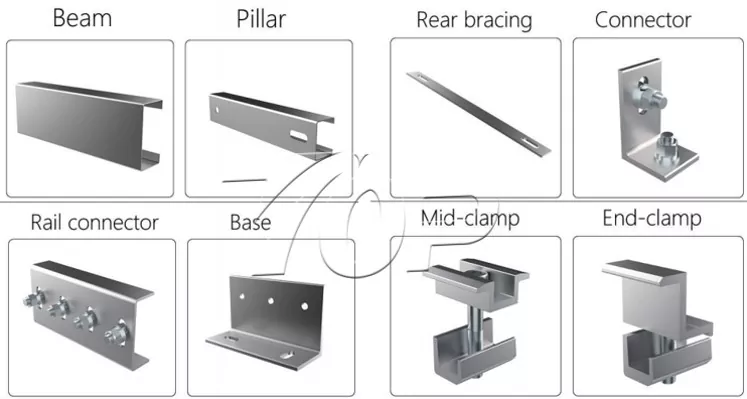

Συστατικά:

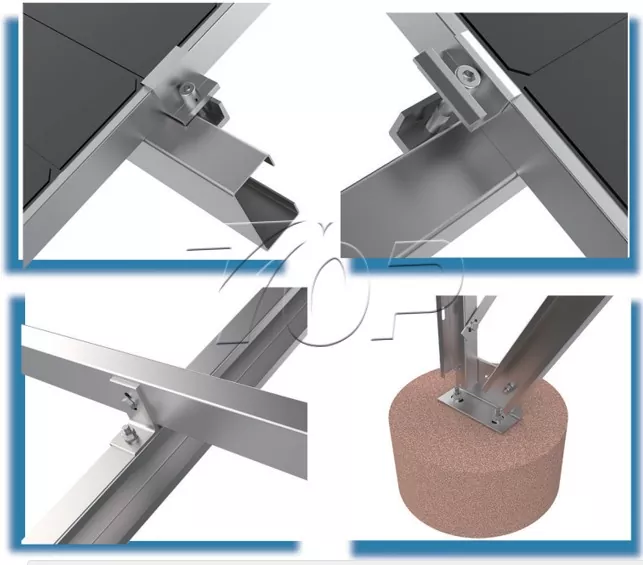

Στοιχεία εξαρτήματος σύνδεσης δομής

Βήματα εγκατάστασης:

1 Προετοιμασία για εγκατάσταση

Έλεγχος τοποθεσίας: Ελέγξτε την επιπεδότητα του εδάφους και τον τύπο του εδάφους (συνιστώνται βίδες αγκύρωσης ή θεμέλια από σκυρόδεμα).

2 Διαδικασία εγκατάστασης

Στερέωση θεμελίωσης:

Εάν χρησιμοποιούνται βάσεις από σκυρόδεμα: ρίξτε πυλώματα από σκυρόδεμα με βάθος τουλάχιστον 80 cm και τοποθετήστε μπουλόνια βάσης στήριξης.

Εάν χρησιμοποιείτε βίδες αγκύρωσης (συνιστάται) : Βιδώστε τις βίδες στο έδαφος μέχρι το βάθος σχεδιασμού (συνήθως 1,2-2 m).

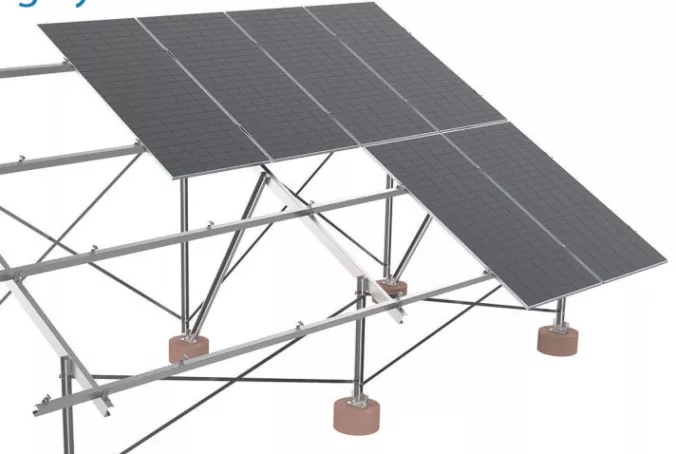

Συναρμολόγηση υποστήριξης:

Στερεώστε τη χαλύβδινη στήλη σχήματος C κατακόρυφα στη βάση και σφίξτε τη με μπουλόνια.

Εγκαταστήστε εγκάρσιες δοκούς στήριξης και διαγώνιες τιράντες για να βεβαιωθείτε ότι η δομή της βάσης στήριξης του ηλιακού πάνελ είναι επίπεδη (βαθμονόμηση χρησιμοποιώντας ένα επίπεδο).

Εγκαταστήστε ηλιακούς συλλέκτες:

Τα ηλιακά πάνελ γείωσης τοποθετούνται στη δοκό και στερεώνονται με σύσφιξη από κράμα αλουμινίου για να εξασφαλιστεί ομοιόμορφη απόσταση (συνιστώμενη απόσταση ≥10 cm για απαγωγή θερμότητας).

Φόντα:

Υλικό υψηλής αντοχής: Ο γαλβανισμένος εν θερμώ χάλυβας (HDG) ή το ανοδιωμένο αλουμίνιο παρέχει εξαιρετική αντοχή στη διάβρωση και δομική αντοχή με διάρκεια ζωής άνω των 25 ετών.

Αρθρωτός σχεδιασμός: Η σχάρα επίγειας τοποθέτησης ηλιακού πάνελ υποστηρίζει γρήγορη συναρμολόγηση και ρύθμιση, συμβατή με διάφορα μεγέθη ηλιακών πάνελ.

Αντοχή στον άνεμο: Μέσω βελτιστοποιημένου δομικού σχεδιασμού ηλιακής σχάρας επίγειας τοποθέτησης και στερέωσης θεμελίωσης, μπορεί να αντισταθεί σε ταχύτητα ανέμου άνω των 60 m/s, κατάλληλο για περιοχές υψηλής πίεσης ανέμου.

Ευέλικτη γωνία εγκατάστασης: Υποστηρίξτε σταθερή γωνία κλίσης (15°-60°) ή εποχιακή ρύθμιση γωνίας για μεγιστοποίηση της απόδοσης παραγωγής ενέργειας.

Χαμηλή συντήρηση: δεν χρειάζεται θεμελίωση από σκυρόδεμα, μείωση της ρύπανσης της κατασκευής, χαμηλό κόστος συντήρησης.
