Πώς να τοποθετήσετε ένα ηλιακό πάνελ στην οροφή;

Η εγκατάσταση ενός σταθμού ηλιακής ενέργειας μπορεί να αποφέρει πολλά οφέλη, όπως εξοικονόμηση λογαριασμών ηλεκτρικής ενέργειας ή ακόμη και πλήρη απαλλαγή από αυτούς.

Για να απολαύσετε τις πολλές ανέσεις της ηλιακής ενέργειας, η εγκατάσταση της στην οροφή είναι πρώτα η πιο οικονομική επιλογή.

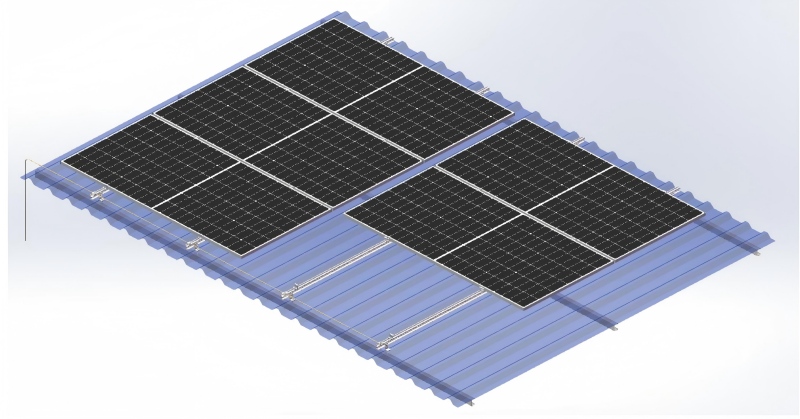

Οδηγός τοποθέτησης ηλιακού πάνελ σε στέγη

Από τα απαιτούμενα εξαρτήματα και υλικά μέχρι τις καλύτερες θέσεις εγκατάστασης και οδηγίες λειτουργίας βήμα προς βήμα, όλες οι πληροφορίες που πρέπει να γνωρίζετε μπορείτε να βρείτε εδώ. Πάρτε το σταθερό εξάρτημα εγκατάστασης μεL-πόδιακαι ράγες οδηγών ως παράδειγμα. Τα εξαρτήματα που απαιτούνται για την εγκατάσταση σταθερών ηλιακών συλλεκτών εξαρτώνται σε μεγάλο βαθμό από τον κατασκευαστή, αλλά είναι λίγο πολύ τα ίδια για οποιαδήποτε μέθοδο εγκατάστασης ηλιακών πάνελ. Ένα πλήρες σετ περιλαμβάνει εξαρτήματα, καλώδια μετατροπέα, βύσματα MC4, ακίδες L + ράγες οδήγησης, βραχίονες από κράμα αλουμινίου κ.λπ., και το πιο σημαντικό, εργαλεία κατασκευής. Σε αυτόν τον τύπο συστήματος εγκατάστασης, πρέπει να ανοίξετε τρύπες στα συνδετικά μέρη και να τα στερεώσετε στις ράγες οδηγών εγκατάστασης για να διασφαλίσετε ότι ολόκληρη η δομή είναι σταθερά τοποθετημένη στην οροφή. Ένα σετ κιτ εγκατάστασης βραχίονα στήριξης μπορεί να καλύψει αυτή την απαίτηση εγκατάστασης. Άλλες μέθοδοι εγκατάστασης περιλαμβάνουν την τοποθέτηση μπουλονιών και την τοποθέτηση μπλοκ πίεσης. Εκτός από αυτά, πρέπει επίσης να προετοιμάσετε τα ακόλουθα εργαλεία: • Γαλλικό κλειδί • σετ τετράγωνο • αδιάβροχο μουσαμά κ.λπ.

Αυτή η θήκη χρησιμοποιεί υλικά αλουμινίου με πόδια σε σχήμα L και ράγες οδήγησης. Αυτό το υλικό έχει υψηλή αντοχή, μικρό βάρος και αντοχή στη διάβρωση. Τα υλικά αλουμινίου μεταποιούνται εύκολα σε γωνιακά υλικά, τα οποία είναι κατάλληλα για συνηθισμένα εργαλεία και άτομα που δεν είναι τόσο επαγγελματίες. Επιπλέον, το αλουμίνιο είναι συμβατό με τα κουφώματα των περισσότερων ηλιακών συλλεκτών, έτσι ώστε οι οικογένειες να μπορούν να τα εγκαταστήσουν μόνες τους χωρίς να χρειάζεται να καλέσουν επαγγελματίες.

Τα παρακάτω είναι τα αναλυτικά βήματα εγκατάστασης:

Διαβάστε προσεκτικά ολόκληρο το εγχειρίδιο πριν εγκαταστήσετε το ηλιακό σας σύστημα οροφής.

*Η αυστηρή τήρηση των οδηγιών εγκατάστασης της λύσης στερέωσης οροφής με πόδια L θα πληροί τις δομικές απαιτήσεις του προϊόντος και θα συμμορφώνεται με τα σχετικά πρότυπα. Κατά την εγκατάσταση, φροντίστε να συμμορφώνεστε με τους σχετικούς κανονισμούς ασφαλείας και να προσέχετε τους σχετικούς τοπικούς κανονισμούς.

Οι εγκαταστάτες θα πρέπει να συμμορφώνονται με τους ακόλουθους κανόνες.

1. Συμμορφωθείτε με όλους τους ισχύοντες τοπικούς ή εθνικούς οικοδομικούς κώδικες, συμπεριλαμβανομένων όσων ενδέχεται να αντικαταστήσουν το παρόν εγχειρίδιο.

2. Βεβαιωθείτε ότι προϊόντα όπως οι βραχίονες είναι κατάλληλα για συγκεκριμένες εγκαταστάσεις και περιβάλλοντα εγκατάστασης.

3. Χρησιμοποιήστε τα αξεσουάρ που παρέχει η εταιρεία μας και τα εργαλεία εγκατάστασης που έχετε μαζί σας. (Η εταιρεία μας δεν θα αναλάβει καμία ευθύνη για κατασκευή με χρήση υποκατάστατων εξαρτημάτων).

4. Τρόπος ανακύκλωσης: Ακολουθήστε τους τοπικούς κανονισμούς.

5. Στελέχωση λειτουργίας: Εξασφαλίστε τουλάχιστον δύο επαγγελματίες εγκαταστάτες ηλιακών πάνελ.

6. Βεβαιωθείτε ότι η εγκατάσταση του σχετικού ηλεκτρικού εξοπλισμού ολοκληρώνεται από επαγγελματίες ηλεκτρολόγους.

7. Εξασφαλίστε την ασφαλή εγκατάσταση των ηλεκτρικών εξαρτημάτων της συστοιχίας ηλιακών πάνελ.

Κύρια Χαρακτηριστικά

ένα. Χρησιμοποιείται κυρίως για στέγες από κεραμίδια από χάλυβα σε σχήμα σκάλας που υποστηρίζονται από ξύλινα δοκάρια ή χαλύβδινα δοκάρια

σι. Ελαφρύς σχεδιασμός, ανθεκτικός και όμορφος, εύκολος στη συναρμολόγηση και γρήγορη εγκατάσταση

ντο. Κατάλληλο για κάθε είδους εγκατάσταση ηλιακών πάνελ με πλαίσιο και χωρίς πλαίσιο στην αγορά

ρε. Τα εξαρτήματα προσυναρμολογούνται στο εργοστάσιο και συσκευάζονται εύλογα για εξοικονόμηση χρόνου εγκατάστασης στο εργοτάξιο

1. Περιγραφή

Αυτό το σύστημα χρησιμοποιεί αξεσουάρ από κράμα αλουμινίου,ράγες αλουμινίουκαι μπουλόνια από ανοξείδωτο χάλυβα, και είναι κατάλληλο για στέγες από χρωματιστές κεραμοσκεπές από χάλυβα σε σχήμα σκάλας που υποστηρίζονται από ξύλινα δοκάρια ή χαλύβδινα δοκάρια.

Πριν εγκαταστήσετε το σύστημα, διαβάστε προσεκτικά τις παρακάτω οδηγίες εγκατάστασης. Και συμμορφωθείτε με τους τοπικούς νόμους κατά την εγκατάσταση.

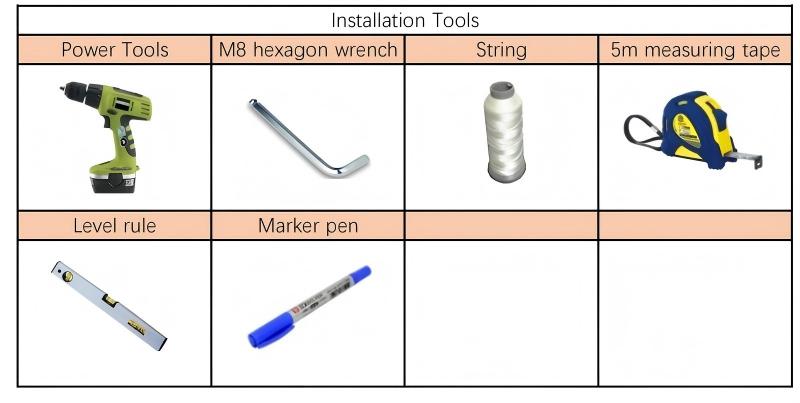

2. Εργαλεία Εγκατάστασης

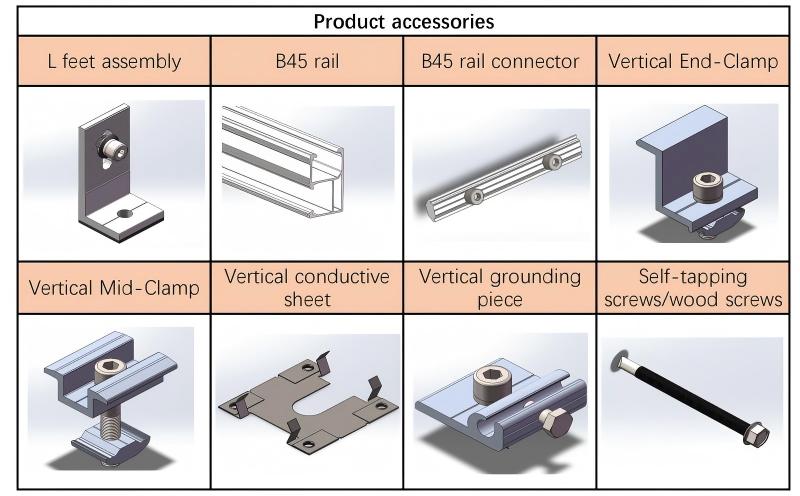

3. Αξεσουάρ προϊόντος

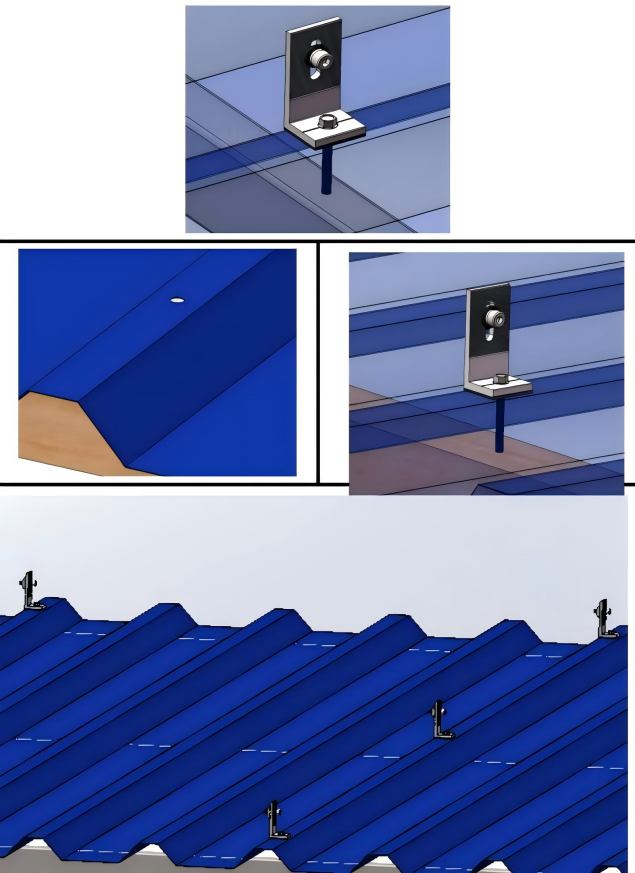

4.1 Εγκατάσταση του ποδιού L

Σύμφωνα με το υλικό της δοκού στήριξης, χρησιμοποιήστε βίδες αυτοδιάτρησης (η δοκός στήριξης είναι χαλύβδινη δοκός) ή ξυλόβιδες (η δοκός στήριξης είναι ξύλινη δοκός) για να εγκαταστήσετε και να στερεώσετε το συγκρότημα ποδιών L στην κορυφή του τραπεζοειδούς πλακιδίου από χάλυβα.

ΥΓ: Εάν οι τεγίδες που στηρίζουν τα τραπεζοειδή χαλύβδινα πλακίδια είναι κατασκευασμένες από ξύλινα δοκάρια, είναι απαραίτητο να χρησιμοποιήσετε ένα εργαλείο διάτρησης για να ανοίξετε μια μικρή τρύπα φ6 mm στα χρωματιστά χαλύβδινα πλακάκια εκ των προτέρων για να διευκολύνετε την εισαγωγή ξυλοβίδων.

Τακτοποιήστε σύμφωνα με το σχέδιο και εγκαταστήστε τα υπόλοιπα συγκροτήματα ποδιών L χρησιμοποιώντας την παραπάνω μέθοδο.

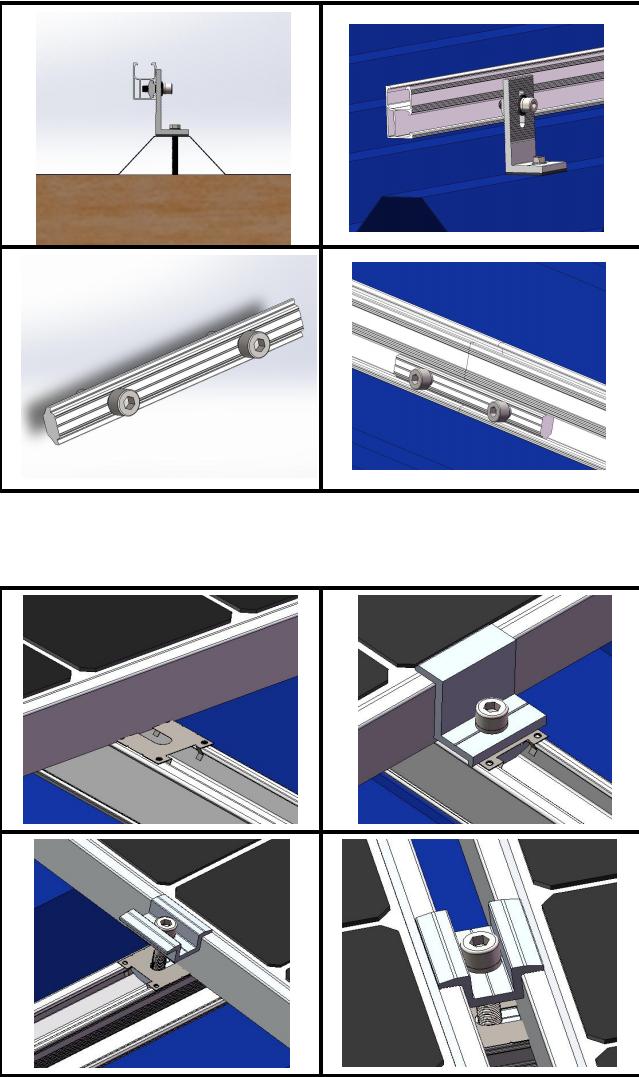

4.2 Τοποθέτηση ράγας B45

Προσαρμόστε την κατεύθυνση της κυματοειδούς επιφάνειας της ράγας B45 για να την ευθυγραμμίσετε με την κυματοειδή επιφάνεια του ήδη τοποθετημένου και στερεωμένου εξαρτήματος ποδιών L και χρησιμοποιήστε ένα εξαγωνικό κλειδί M8 για να σφίξετε τον εξαγωνικό μπουλόνι στο άγκιστρο για να ασφαλίσει τη ράγα.

Τοποθετήστε το σύνδεσμο ράγας στη θέση του συνδέσμου ράγας και χρησιμοποιήστε ένα εξαγωνικό κλειδί M8 για να σφίξετε τα εξαγωνικά μπουλόνια στον σύνδεσμο της ράγας για να ασφαλίσετε τις αρθρώσεις και στα δύο άκρα.

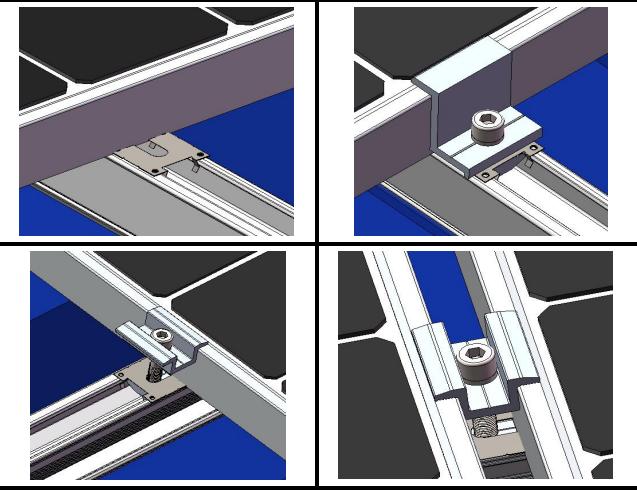

4.3 Εγκατάσταση ηλιακών συλλεκτών

Τοποθετήστε το ηλιακό πάνελ στη ράγα, ρυθμίστε τη θέση του ακραίου συγκροτήματος και στερεώστε το με τον σφιγκτήρα άκρου (εάν είναι εξοπλισμένο με αγώγιμο φύλλο, πιέστε το αγώγιμο φύλλο στην υποδοχή ράγας, ρυθμίστε τη θέση και πιέστε το ένα άκρο του αγώγιμου φύλλου με το μεταλλικό πλαίσιο του ηλιακού πάνελ).

Αφού ρυθμίσετε τη θέση του μεσαίου ηλιακού πάνελ, στερεώστε το με τοΕνδιάμεσος σφιγκτήρας(εάν είναι εξοπλισμένο με αγώγιμο φύλλο, πιέστε το αγώγιμο φύλλο στην υποδοχή της ράγας και αφού ρυθμίσετε τη θέση, χρησιμοποιήστε τα μεταλλικά πλαίσια των ηλιακών συλλεκτών και στις δύο πλευρές για να πιέσετε τα δύο άκρα του αγώγιμου φύλλου)

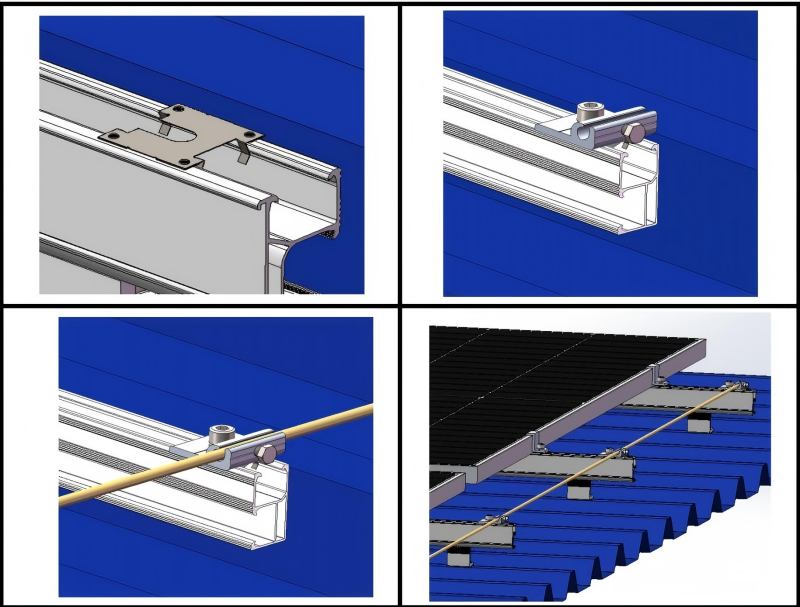

4.4 Τοποθέτηση του εξαρτήματος γείωσης

(1) Τοποθετήστε το αγώγιμο φύλλο στο άκρο της ράγας.

(2) Στη συνέχεια, τοποθετήστε το εξάρτημα γείωσης.

(3) Τοποθετήστε τα κλιπ γείωσης στα άκρα των υπόλοιπων σιδηροτροχιών.

(4) Περάστε ένα χάλκινο σύρμα μέσα από αυτά τα κλιπ γείωσης, σφίξτε τα εξαγωνικά μπουλόνια και τέλος γειώστε το χάλκινο καλώδιο γείωσης.
