Σύστημα τοποθέτησης γάντζου κεραμοσκεπής

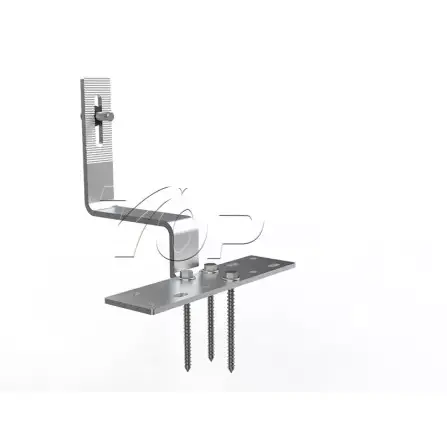

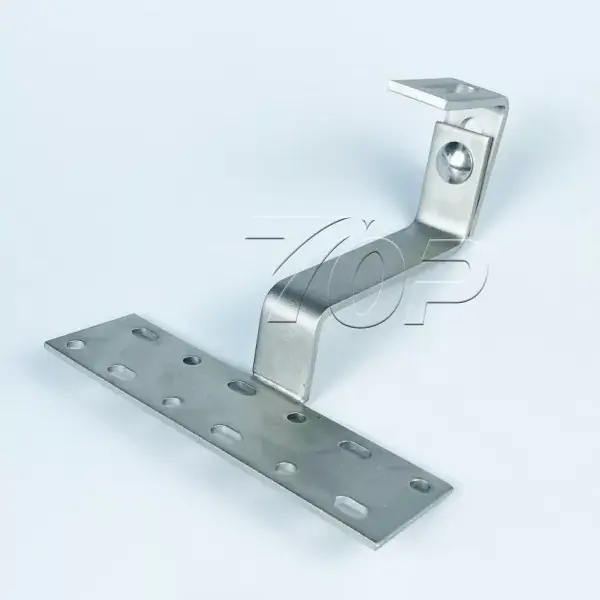

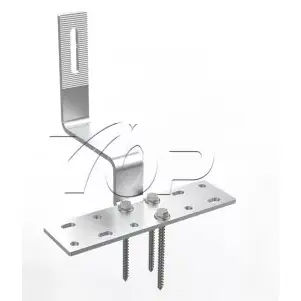

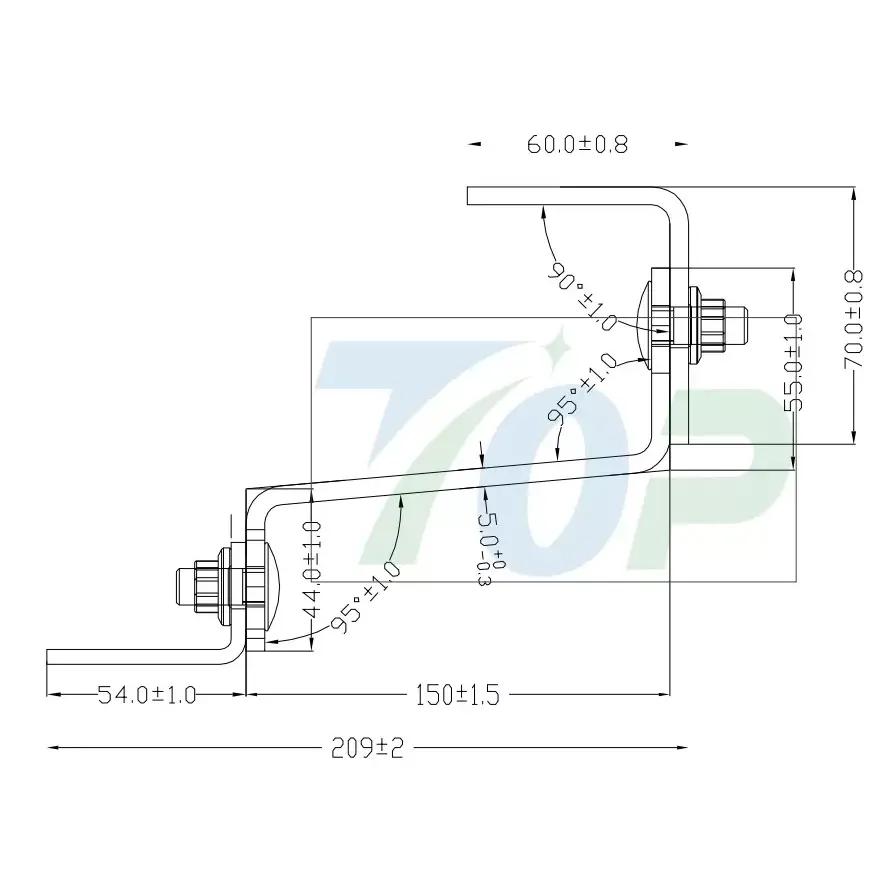

Αναζητάτε έναν αξιόπιστο κατασκευαστή και προμηθευτή στην Κίνα; Μην ψάχνετε άλλο! Η Topfencesolar είναι ένα κορυφαίο εργοστάσιο που προσφέρει σύστημα τοποθέτησης γάντζων κεραμοσκεπής υψηλής ποιότητας. Σχεδιασμός δομής γάντζου οροφής Topfencesolar, Αρ. Μέρους: Το TF-AHK-H12 είναι σχεδίαση ρυθμιζόμενο σε δύο ύψη, από ανοξείδωτο χάλυβα με πάχος 5mm μήκος από 120-150mm.

Τεχνικές απαιτήσεις:

1. Τα περάσματα συγκόλλησης είναι ομοιόμορφα πυκνά, με υπέροχη επιφάνεια, χωρίς υποκοπή, ρωγμή ή τρύπα, κλπ.

2.Τα τμήματα είναι επίπεδα χωρίς αιχμηρή άκρη, αιχμηρή γωνία ή γρέζια κ.λπ.

3.Η μη αναγνωρισμένη ανοχή εφαρμόζεται σύμφωνα με το βαθμό Μ (GB/T 1804-2000).

4. Κανένα σημάδι για ορθή γωνία.

5.Η επιφανειακή επεξεργασία γίνεται σύμφωνα με τις απαιτήσεις του πελάτη.

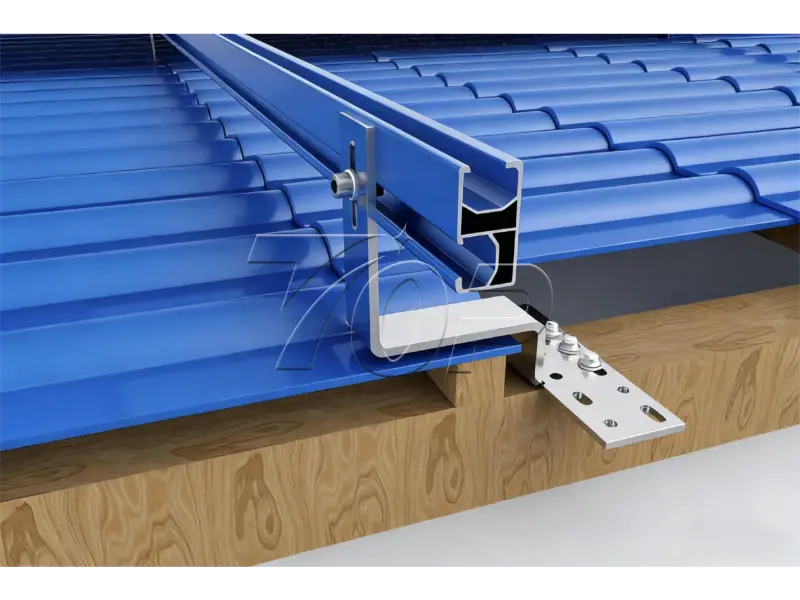

Διαφορετικά από την παραδοσιακή επίγεια τοποθέτηση, η λύση τοποθέτησης στον τελευταίο όροφο αυξάνει αποτελεσματικά το ποσοστό χρήσης της ηλιακής ενέργειας. Το σύστημα τοποθέτησης με γάντζο στέγης κεραμιδιών από την Topfencesolar είναι δημοφιλές και χρησιμοποιείται σε οικιακούς και επαγγελματικούς σταθμούς ηλιακής ενέργειας. Η λύση χρησιμοποιώντας ειδικό σχήμα γάντζου σχεδιασμένο με βάση την κεραμοσκεπή, τοποθετώντας το στην οροφή ξύλινη δοκό, το σχήμα κάμψης του σώματος του γάντζου είναι 100% συγκόλληση χωρίς άγγιγμα στην οροφή χωρίς ζημιά στα κεραμίδια. Και αυτός ο σχεδιασμός θα μπορούσε να διατηρήσει την αρχική οροφή με ασφάλεια χωρίς διείσδυση στην οροφή και να μειώσει τον ελάχιστο κίνδυνο διαρροής νερού.

Υλικό:

Τα σχέδια του Topfencesolar Tile Roof Hook Mounting System αποτελούνται κυρίως από ανοξείδωτο χάλυβα, διατηρούμε την υψηλή ποιότητα και την ανθεκτική μακροχρόνια χρήση με πάνω από 25 χρόνια χρήσης υπηρεσίας. Το υλικό είναι ανοξείδωτος χάλυβας SUS304. Και σύστημα που συνδυάζει τη χρήση σιδηροτροχιών αλουμινίου Al6005-T5 για την ισχυρή υποστήριξη των ηλιακών συλλεκτών στην οροφή.

Η επιφανειακή επεξεργασία της ράγας για αυτό το άγκιστρο: Αλουμίνιο με≥15μm κατεργασία επιφάνειας ανοδίωσης.

Απόδοση: διατηρώντας τις δομές αλουμινίου εξαιρετικής αντιδιαβρωτικής αντοχής σε διαφορετικές θρησκείες και ακόμη και σε περίπλοκο κλίμα.

Πιστοποιητικά: Το Topfencesolar hook συμμορφώνεται με SGS/CE/TUV και η ποιότητα παραγωγής πληροί το πρότυπο SGS.

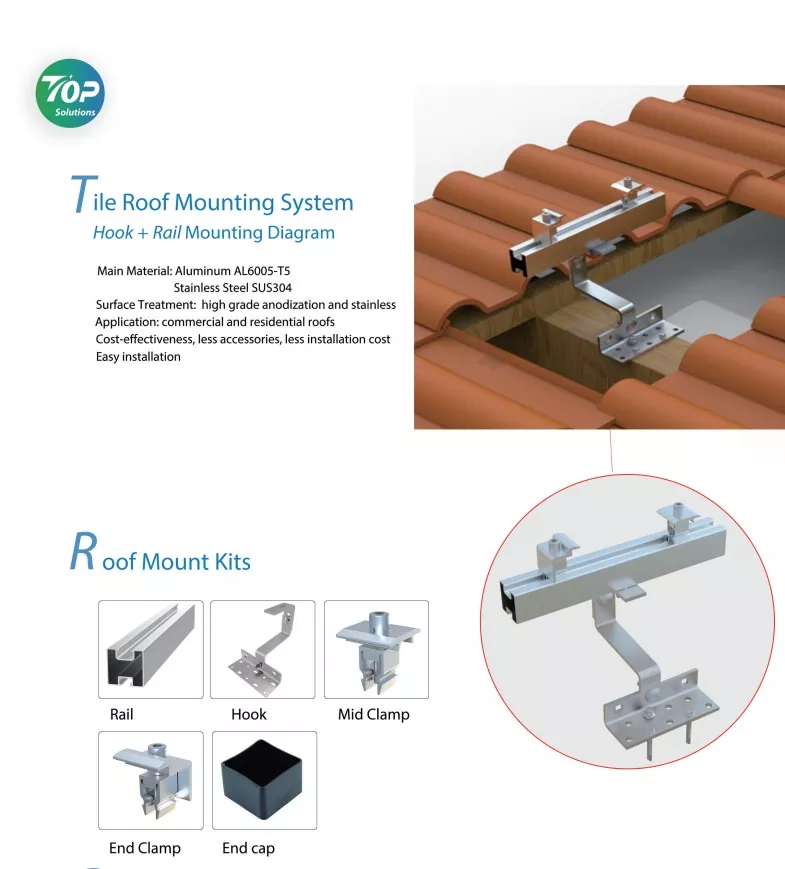

Συστατικά αγκίστρων κεραμοσκεπής:

Αναβοσβήνει: καουτσούκ

Βραχίονας γάντζου: SUS304 χάλυβας

Συνδετήρες: βίδες/πείρο με αυτοσπείρωση

Σφιγκτήρες ράγας: Ενδιάμεσος σφιγκτήρας/ Ακραίος σφιγκτήρας

Οφέλη:

Τα πλεονεκτήματα αυτής της γρήγορης εγκατάστασης γάντζων οροφής Topfencesolar είναι ότι εγκαθίσταται γρήγορα με το χαμηλότερο κόστος και κάνει ελάχιστες αλλαγές στην αρχική δομή της οροφής. Έτσι, αυτό το σύστημα στήριξης γάντζου έχει υψηλή αισθητική έλξη για να συνδυάζεται με την οροφή.

Επίσης έχουμε επιλογές μαύρου χρώματος που είναι επίσης διάσημες στην ευρωπαϊκή αγορά.

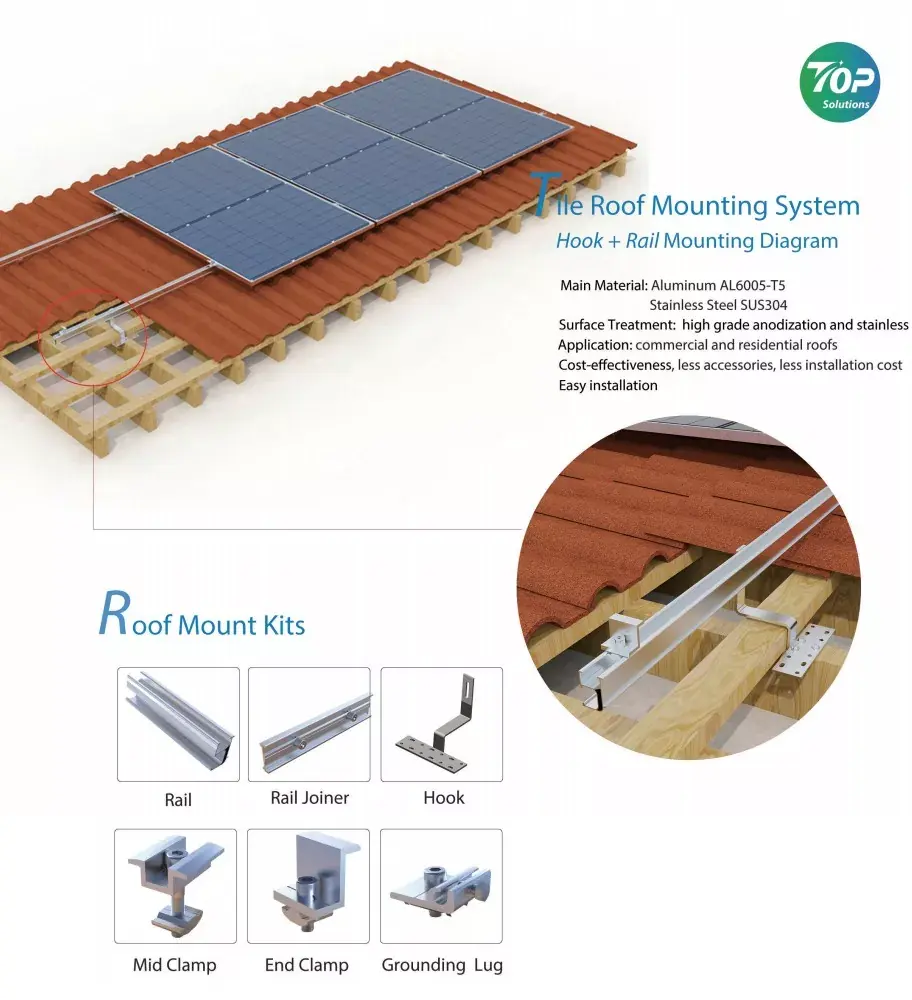

Η εφαρμογή ταιριάζει σε σύστημα τοποθέτησης ηλιακού πάνελ σε κεραμοσκεπή. Το μοντέλο λεπτομέρειας περιλαμβάνει βραχίονες στήριξης γάντζου οροφής με ηλιακό πλακάκι + στερέωση σε ράγες αλουμινίου.

Βήματα εγκατάστασης:

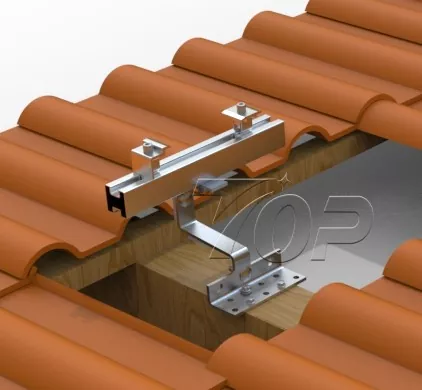

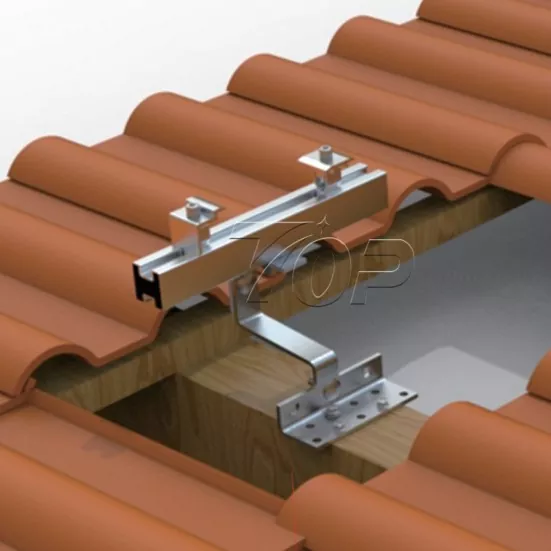

Πρώτο βήμα: Η πλήρης δομή του συστήματος στην κεραμοσκεπή χρησιμοποιεί βίδες ή μπουλόνια που στερεώνουν το άγκιστρο της ράγας στην ξύλινη δοκό της οροφής.

Δεύτερο βήμα: Τοποθετήστε τις ράγες αλουμινίου Topfencesolar στους γάντζους, διαφορετικές ράγες συνδέονται μεταξύ τους με συνδέσμους ράγας.

Τρίτο βήμα: Μόλις όλα τα άγκιστρα οροφής είναι έτοιμα και οι ράγες αλουμινίου στερεωθούν πάνω τους, προετοιμαστείτε για να τοποθετήσετε τα ηλιακά πάνελ. Πριν από την τοποθέτηση των φωτοβολταϊκών πάνελ, επιβεβαιώστε τη διάταξη της διάταξης των πάνελ με την ομάδα μηχανικών Topfencesolar για να ολοκληρώσετε την εγκατάσταση με κατακόρυφο προσανατολισμό ή προσανατολισμό τοπίου. Στη συνέχεια, τοποθετήστε φωτοβολταϊκά πάνελ σε 1 rwo με 4-14 ή περισσότερα πάνελ ανά ένα σετ, ή δύο πάνελ σε μια σειρά, 4-20 μονάδες ηλιακών συλλεκτών σε μία στήλη στις ράγες. Η ποσότητα του πάνελ σειράς και στήλης ανάλογα με το μέγεθος της οροφής και την πλευρά που βλέπει ηλιοφάνεια. Σχετικά με τις επαγγελματικές λεπτομέρειες για το πώς να σχεδιάσετε τη διάταξη του ηλιακού πάνελ στην οροφή σας και την ικανότητα ισχύος που θα μπορούσε να εγκαταστήσει η οροφή σας στην οροφή, μπορείτε να το συμβουλευτείτε από την ομάδα μηχανικών ενέργειας TOPrfence.

Τέταρτα βήματα: Σύνδεση των ηλιακών συλλεκτών στις ράγες αλουμινίου με Topfencesolar Mid-clmaps και τέλος με τα End-clmaps για ασφαλή ασφάλεια αυτών των ηλιακών συλλεκτών στις κεραμοσκεπές.

Οι παράγοντες επηρεάζουν τον σχεδιασμό της δομής και την τοποθέτηση ηλιακών πάνελ:

1. Το μέγεθος της στέγης - καθορίζει τη χωρητικότητα ισχύος πόσο μεγάλη θα μπορούσατε να εγκαταστήσετε στο κτίριό σας.

2. Ο τύπος στέγης: διαφορετικοί τύποι στέγης έχουν διαφορετικές λύσεις τοποθέτησης. Η κεκλιμένη κεραμοσκεπή, η επιλογή των γάντζων με ράγες είναι μία από τις καλύτερες λύσεις, το χαμηλότερο κόστος, η υψηλή αντοχή της στήριξης του ηλιακού πάνελ και η ελαφριά δομή που είναι κατάλληλη για την ασφάλεια φόρτωσης του βάρους της οροφής. Όμως, όπως και ως μεταλλική στέγη ή στέγη από σκυρόδεμα, πρέπει να επιλέξετε L πόδια + δομή σιδηροτροχιάς ή συστήματα έρματος, κ.λπ. Συμβουλευτείτε την ομάδα Μηχανικών της Topfencesolar.

3. Διάσταση των ηλιακών συλλεκτών και η χωρητικότητα ισχύος κάθε πάνελ. Σχετίζεται με τη φόρτιση βάρους της δομής.

4. Η ταχύτητα του ανέμου. Η δομή του συστήματος στερέωσης με γάντζο κεραμοσκεπής πρέπει να είναι αρκετά ενισχυμένη ώστε να αντέχει στον άνεμο από 2 m/s έως 70 m/s (η μέση ταχύτητα ανέμου υπολογίζεται κατά 3 δευτερόλεπτα stnadard).

5. Το υλικό της δομής: επί του παρόντος ο χάλυβας και το αλουμίνιο είναι τα πιο συχνά και διάσημα που χρησιμοποιούνται στις δομές τοποθέτησης, για τη δομή στέγης πρέπει να επιλέξετε το ελαφρύ υλικό, οπότε πηγαίνετε στο Almuminun είναι η καλύτερη επιλογή. Από την Topfencesolar, το ηλιακό αλουμίνιο Al6005-T5 είναι υψηλότερης ποιότητας παρά της αγοράς.

Φόντα

1. Οι γάντζοι στέγης κεραμιδιών που έχουν σχεδιαστεί Topfencesolar για ηλιακό σύστημα τοποθέτησης είναι σχεδιασμένοι εύκολα, λιγότερα στηρίγματα, γρήγορη εγκατάσταση.

2. Τα κιτ αγκίστρου οροφής μας έχουν υψηλής ποιότητας διαδικασία ανοδίωσης και ανοξείδωτη επιφανειακή επεξεργασία. Υποστήριξη για μακροχρόνια χρήση.

3.Τα βελτιστοποιημένα σχέδια λιγότερων αξεσουάρ έχουν χαμηλότερο κόστος. Στις εγκαταστάσεις χρειάζονται απλώς λιγότερες εργασίες εγκατάστασης για να μειωθεί το κόστος εγκατάστασης.

4.Topfencesolar έχει σειρά διαφορετικών τύπων επιλογών στήριξης γάντζων που ρυθμίζονται για την αντιμετώπιση διαφόρων κεραμοσκεπών και καλύπτουν τις αγορές Γερμανίας, Πολωνίας, Αυστρίας, Ισπανίας ή Ιαπωνίας, Ινδονησίας κ.λπ.

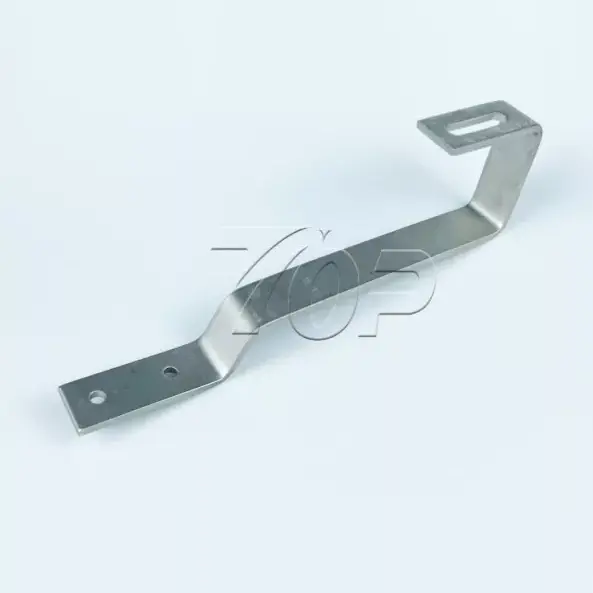

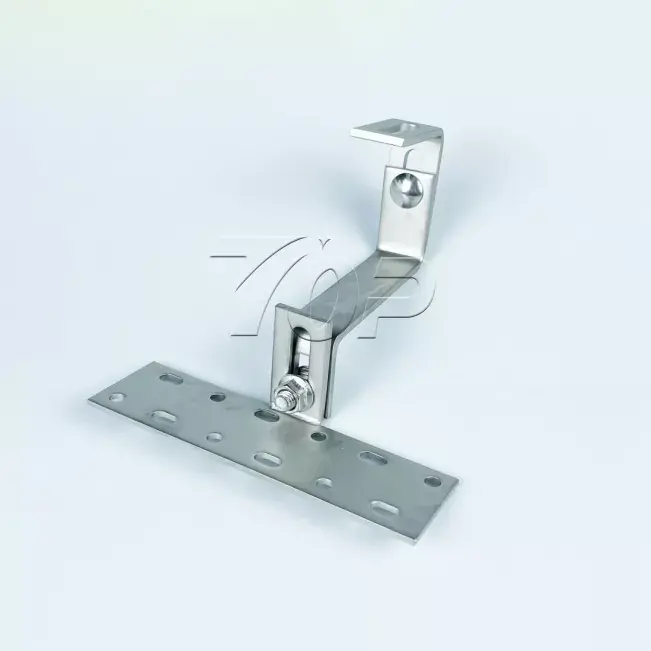

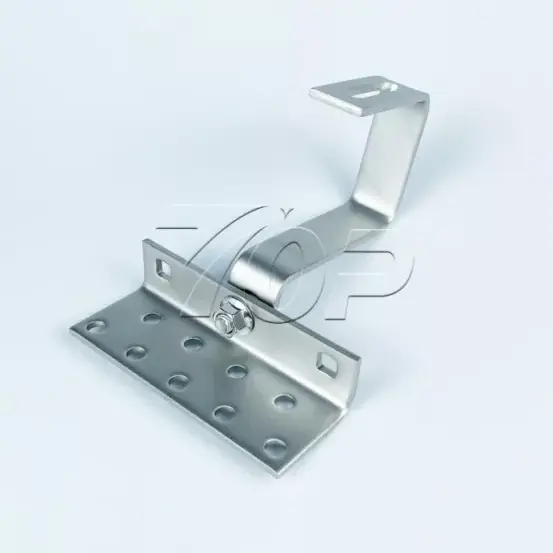

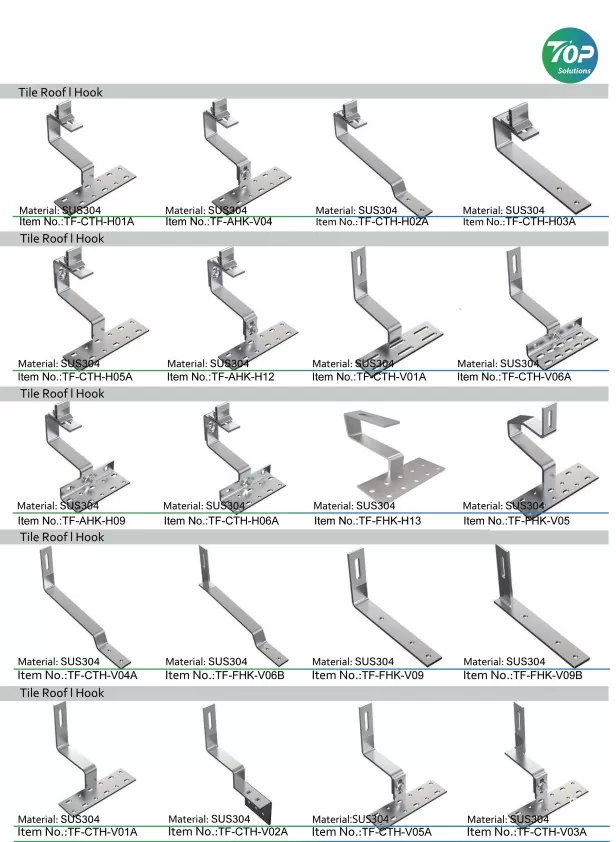

Περισσότερες επιλογές διαφορετικού σχήματος και τύπων αγκίστρων:
