Ράγες στήριξης ηλιακών πάνελ αλουμινίου

Οι ράγες στήριξης ηλιακών πλαισίων αλουμινίου TF-RL-B48 είναι σχεδιασμένες για στέγες, Συνήθως χρησιμοποιούνται για εγκατάσταση όπου υπάρχει υψηλή απαίτηση αντοχής δομής. Τα σχέδια προφίλ σιδηροτροχιάς είναι ισχυρότερα και παχύτερα από τις συνηθισμένες ράγες οροφής στην αγορά, θα μπορούσαν να εφαρμοστούν σε ορισμένα έργα με μέγιστη ταχύτητα ισχυρού ανέμου έως 60 m/s.

ΦΥΛΛΟ ΣΤΟΙΧΕΙΩΝ

Οι TF-RL-B48 PV Rails ήταν δημοφιλείς λόγω του ειδικού σχεδιασμού τους, σχεδιάστηκαν με σχισμή στο πίσω μέρος του προφίλ, έτσι ώστε ο σύνδεσμος ράγας να μπορεί να εγκατασταθεί στο πίσω μέρος του Rail, κάτι που δεν θα επηρεάσει την εγκατάσταση των ποδιών L ή του άγκιστρου κεραμοσκεπής.

Με αυτόν τον τρόπο, η ομάδα εγκατάστασης δεν χρειάζεται να ανησυχεί για το ζήτημα των παρεμβολών, εξοικονομώντας χρόνο εγκατάστασης.

Το πάχος του στρώματος ανοδίωσης των ράγες στερέωσης ηλιακών πάνελ αλουμινίου μας είναι μεγαλύτερο από 10μm, με καλή εμφάνιση και ισχυρή αντοχή στη διάβρωση. Που τα καθιστούν κατάλληλα για χρήση σε εξωτερικούς χώρους σε διάφορα κλίματα. (διαφορετική απαίτηση για το στρώμα ανοδίωσης μπορεί επίσης να προσαρμοστεί)

Το βάρος των ηλιακών σιδηροτροχιών αλουμινίου είναι ελαφρύ, εύκολο στο χειρισμό και την εγκατάσταση, το οποίο θα εξοικονομήσει κόστος εργασίας και θα υποστηρίξει την ευέλικτη εγκατάσταση.

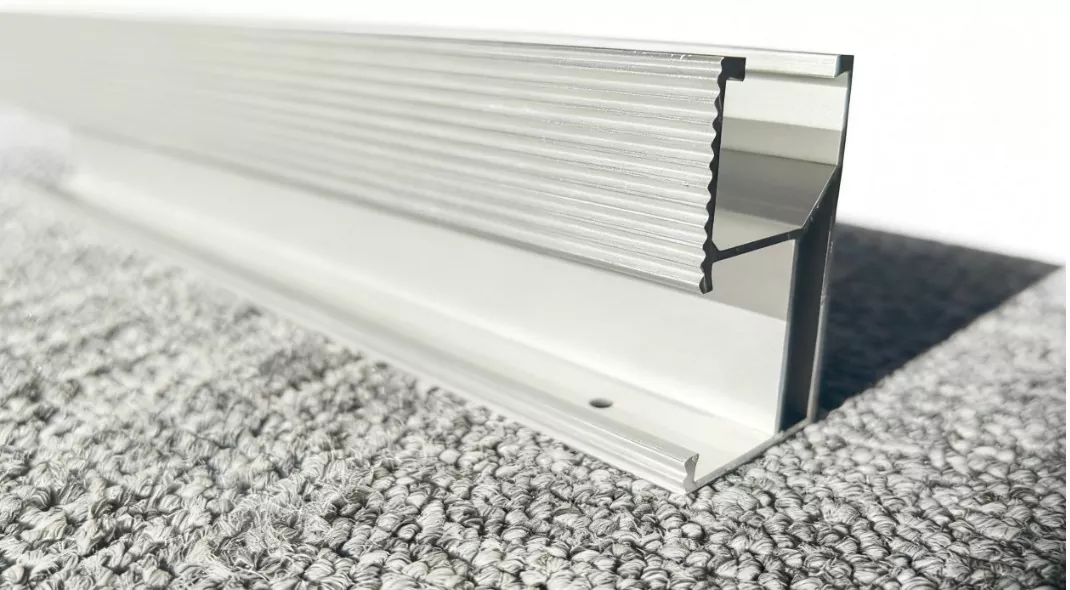

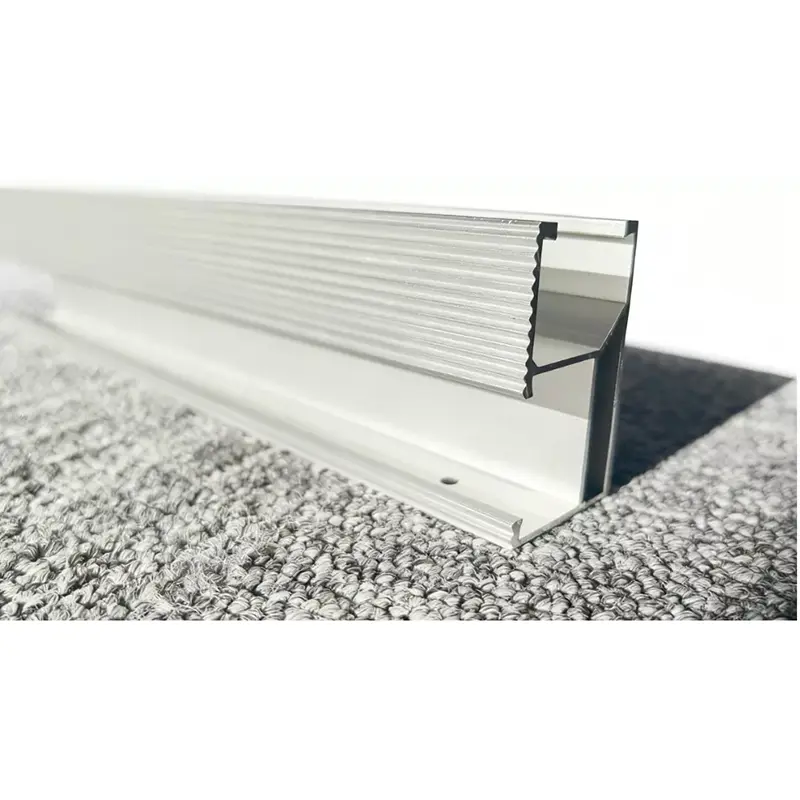

Η μπροστινή πλευρά της ράγας οροφής έχει ρίγες, οι οποίες μπορούν να αυξήσουν τη σταθερότητα των εξαρτημάτων του γάντζου οροφής ή του L Feet ώστε να ταιριάζουν τέλεια με αυτό.

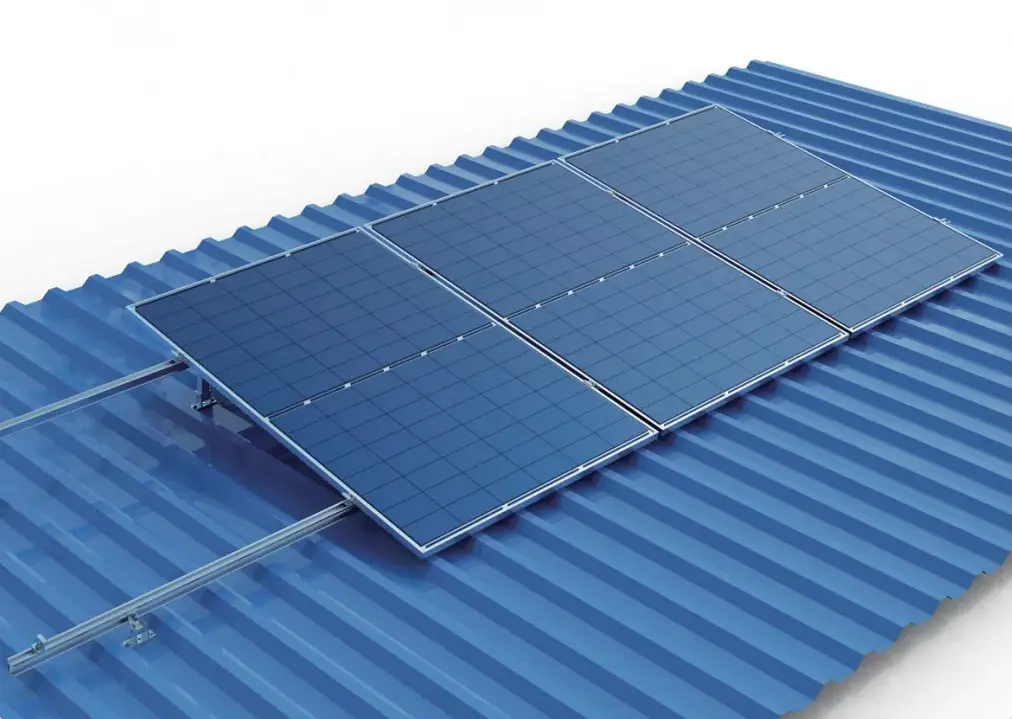

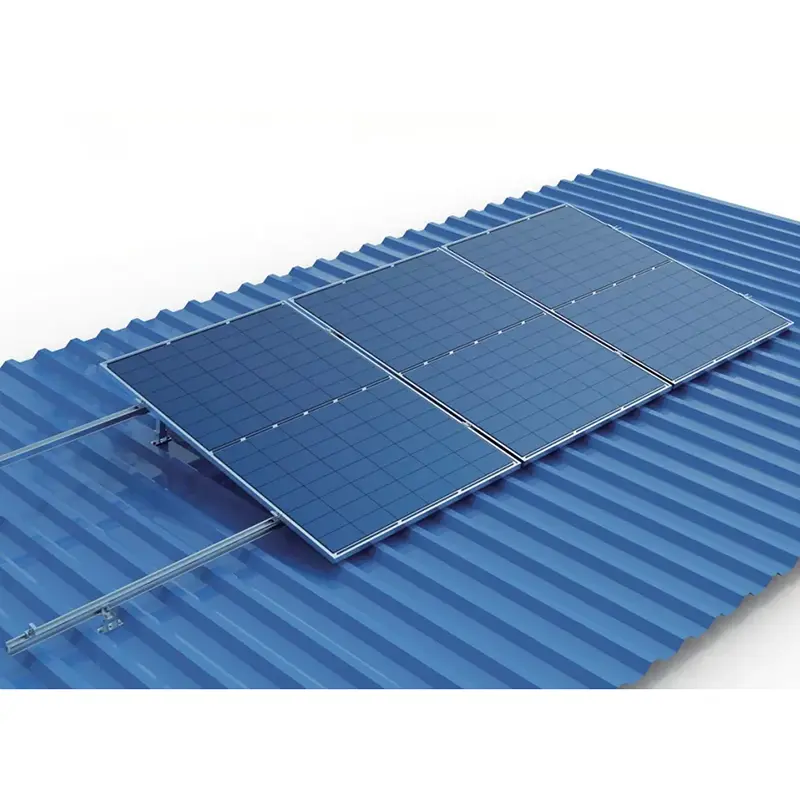

Η δομή τοποθέτησης για μεταλλική οροφή που περιλαμβάνει: πόδι L, ηλιακή ράγα, σφιγκτήρα άκρου, μεσαίο σφιγκτήρα κ.λπ.

Υπάρχουν διαθέσιμα χρώματα Ασημί και Μαύρο και το μήκος μπορεί να προσαρμοστεί σύμφωνα με το αίτημα του έργου.

Η ποσότητα κάθε είδους θα μπορούσε να προσαρμοστεί ανάλογα με τις απαιτήσεις

Ποια είναι τα πλήρη κιτ τοποθέτησης αυτού του ηλιακού συστήματος ραφιών;

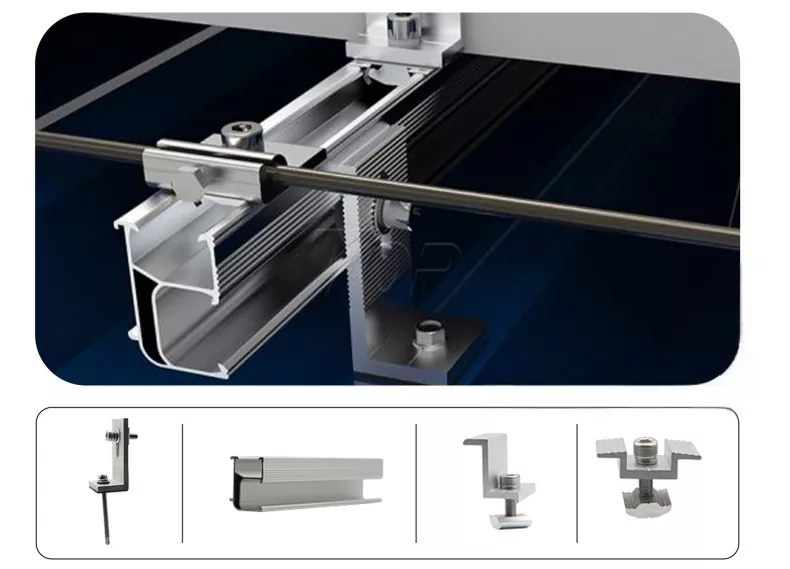

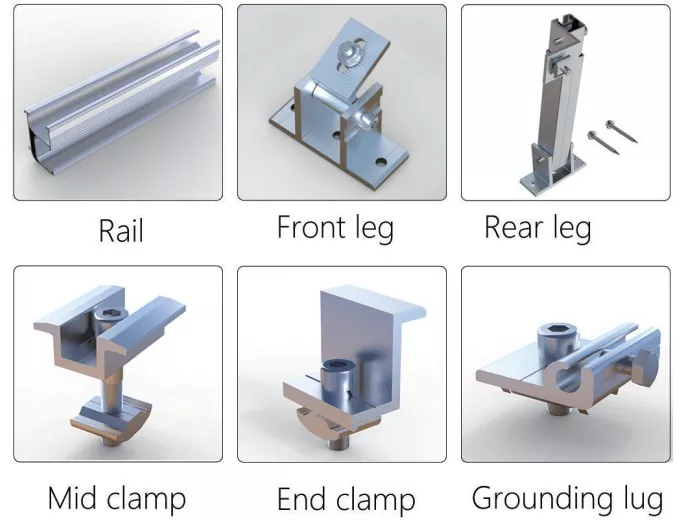

Ολόκληρα τα κιτ περιέχουν κυρίως ράγες, μπροστινό πόδι, πίσω πόδι και σφιγκτήρες όπως Mid clamp, End clamp και ωτίο γείωσης κ.λπ.

Πώς να εγκαταστήσετε ράγες στην ταράτσα;

1. Μετρήστε το μέγεθος της οροφής για να ελέγξετε την ποσότητα ράγες στερέωσης ηλιακού πάνελ αλουμινίου.

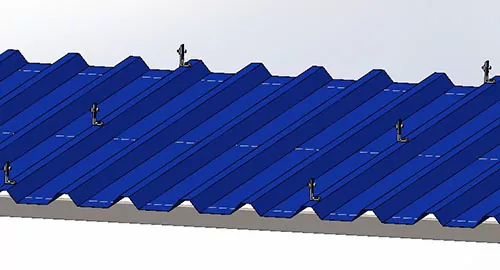

2. Τοποθετήστε τη βάση στήριξης της ράγας. Για παράδειγμα κάτω από τον τύπο λύσης L Feet, τοποθετήστε τα κιτ ποδιών L πρώτα στην οροφή θέσης.

3. Ράγες ολίσθησης μεταξύ ενός ίδιου ποδιού γραμμής L, ασφαλίζοντας με το μπουλόνι σχισμής T στα πόδια L. Οι ράγες θα συνδεθούν με συνδέσμους ράγας όπως τα παρακάτω σχήματα.

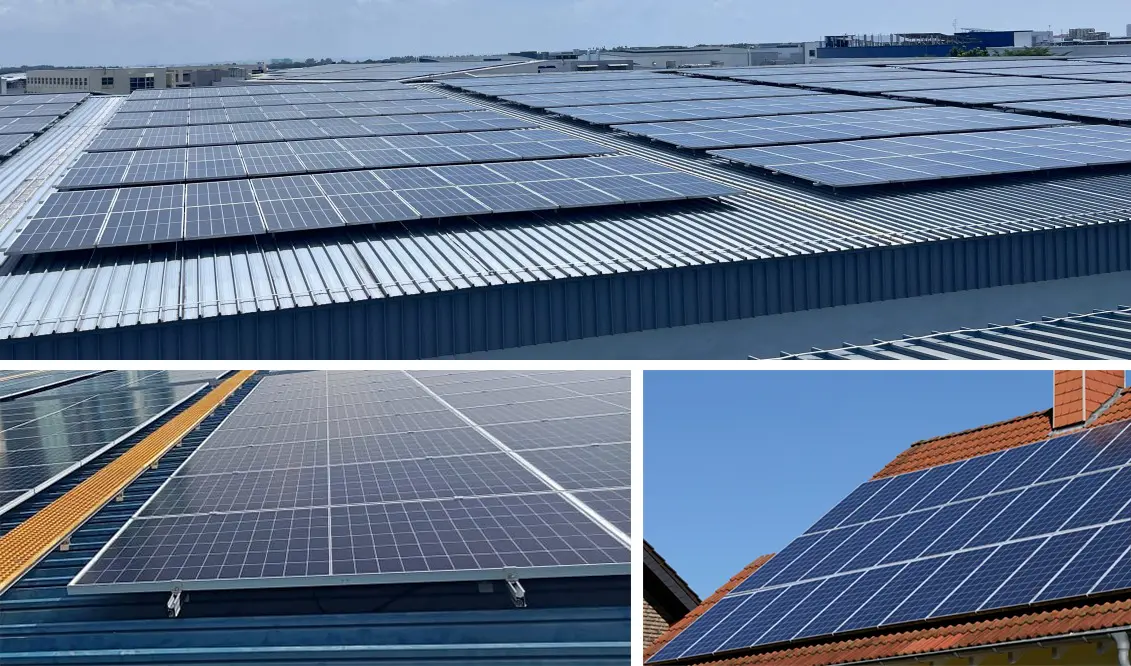

Υπόθεση έργου
