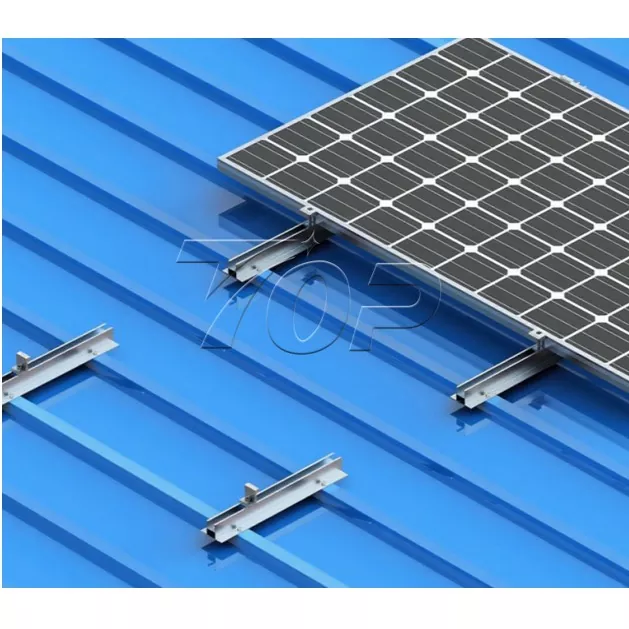

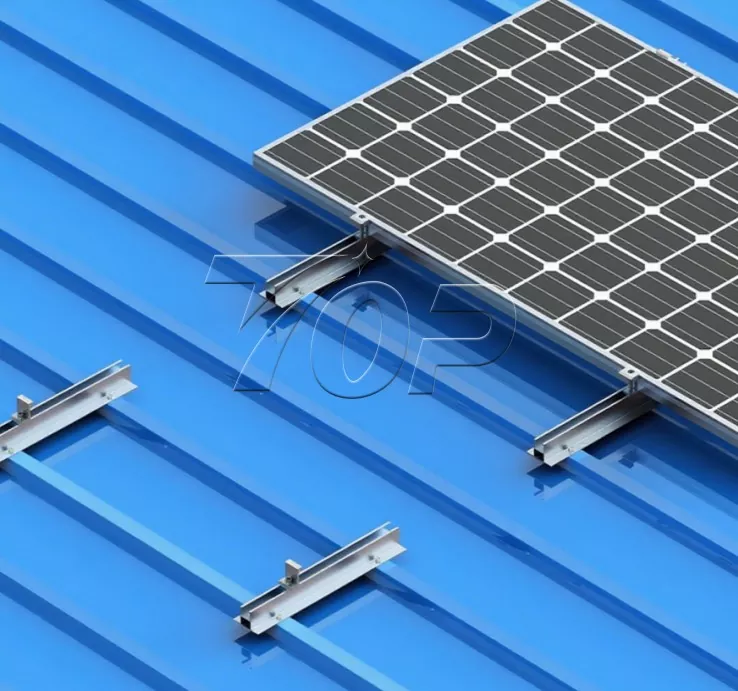

Ηλιακό σύστημα τοποθέτησης Mini Rail αλουμινίου

1.Ηλιακά πάνελ

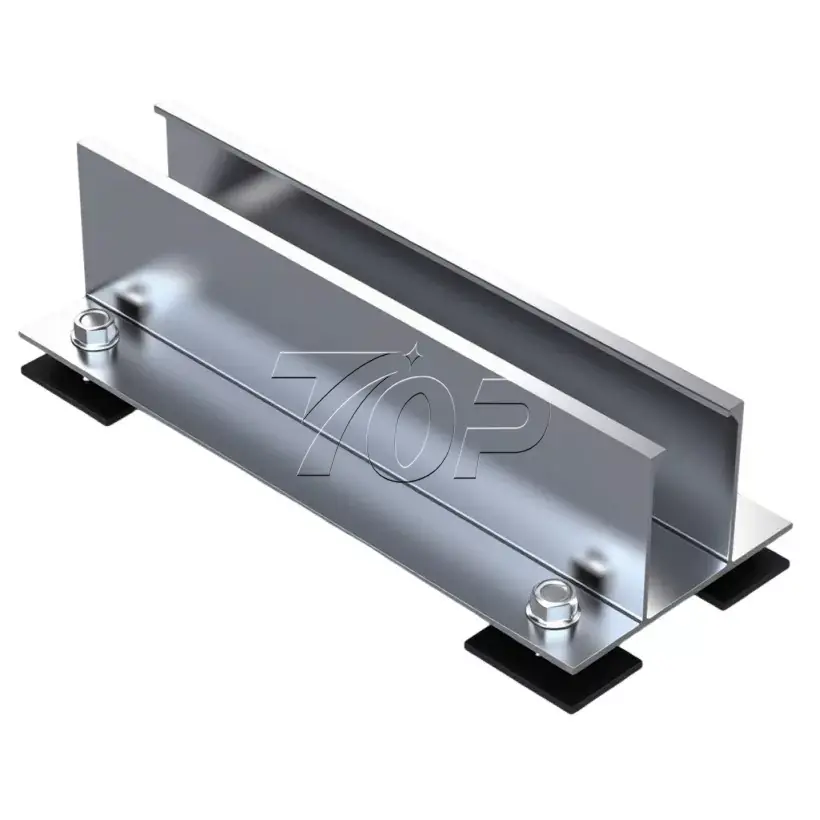

2.Μίνι ράγες αλουμινίου

3. Ενδιάμεσος σφιγκτήρας

4. Σφιγκτήρας άκρου

5. Μπουλόνι

6.Βίδα με αυτοκόλλητο

7.Λαστιχένιο μαξιλαράκι

8. Προεξοχή γείωσης

9. Κλιπ καλωδίου

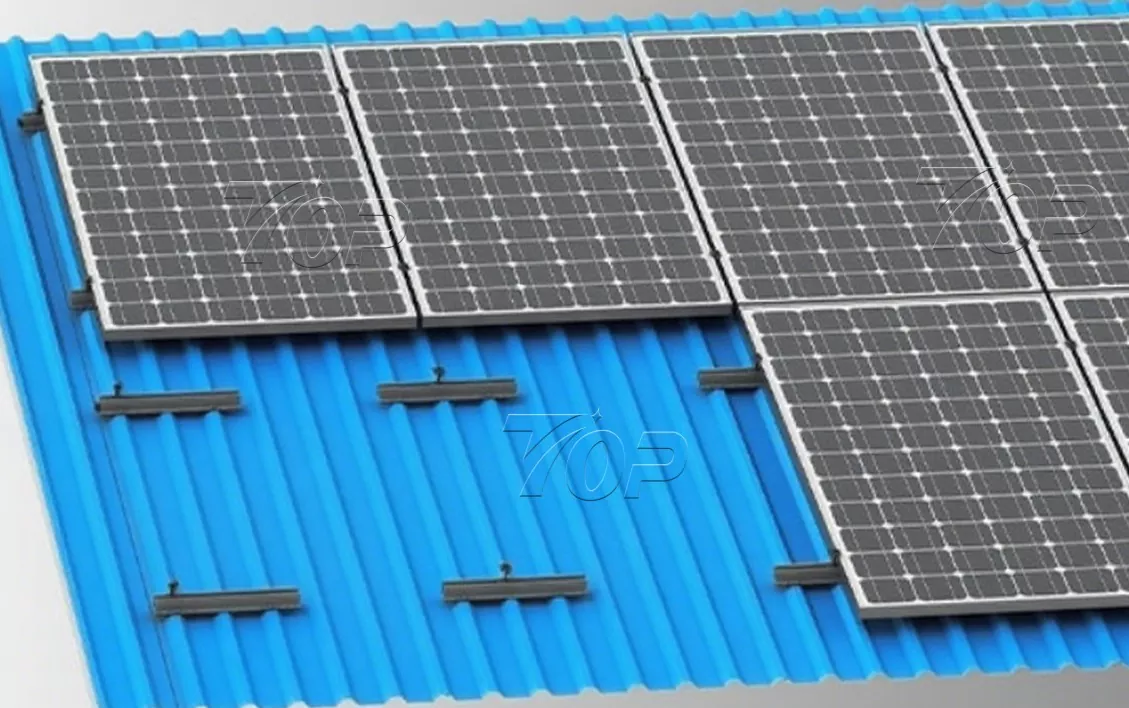

Η διάταξη του ηλιακού πάνελ στο διάγραμμα μίνι ράγας δείχνει όπως παρακάτω.

Το πλάτος του ηλιακού πάνελ είναι 1134 mm. Το μήκος θα μπορούσε να είναι 2278 mm, το πάχος του πάνελ είναι 30 mm, 35 mm. (Ταιριάζει επίσης σε άλλες διαστάσεις ηλιακών συλλεκτών. ) Η συστοιχία ποσότητας ηλιακού πάνελ θα μπορούσε να διευθετηθεί με βάση το μέγεθος της στέγης του χώρου σας.

Παράμετροι

Αυτή η λύση σχεδιάζεται ειδικά για εγκατάσταση ηλιακών πάνελ μεταλλικής οροφής. Μπορεί να προσαρμοστεί σε διάφορα έργα ηλιακής στέγης με διαφορετικές κλίμακες και διατάξεις. Το Aluminum Mini Rail Solar Mounting System θα μπορούσε να περιλαμβάνει τραπεζοειδείς στέγες από λαμαρίνα και κυματοειδείς στέγες κ.λπ. Οι τυπικές προδιαγραφές είναι μήκος 200 mm (προσαρμογές υποστήριξης). Η διμεταλλική βίδα με λαστιχένιο επίθεμα αποτρέπει τη διαρροή νερού από την οροφή όταν τοποθετείτε τις ράγες σε μεταλλική οροφή.

Χαρακτηριστικά

1. Το προσυναρμολογημένο σχέδιο, εύκολη και υψηλή αποδοτική εγκατάσταση.

2. Αυτή η βελτιστοποιημένη Mini Rail για ηλιακό σύστημα τοποθέτησης θα μπορούσε να προσαρμοστεί σε μεταλλικές στέγες κατοικιών, στέγη επαγγελματικού κτιρίου, στέγη αποθήκης.

3. Το υλικό αλουμινίου 6005 - T5 από την Topfencesolar έχει υψηλή ποιότητα από την αγορά, το σύστημά μας έχει υψηλή απόδοση στο μικρό βάρος και τη δύναμη.

4. Μπορεί να αντέξει δυνατούς ανέμους με ταχύτητα έως και 60m/s και φορτία χιονιού 1,4KN/m², διασφαλίζοντας τη σταθερότητα και την ασφάλεια της δομής των ηλιακών πάνελ.

Χαμηλό κόστος, φθηνή δομή, και επίσης μείωση του κόστους εργασίας εγκατάστασης και του χρόνου εγκατάστασης.
